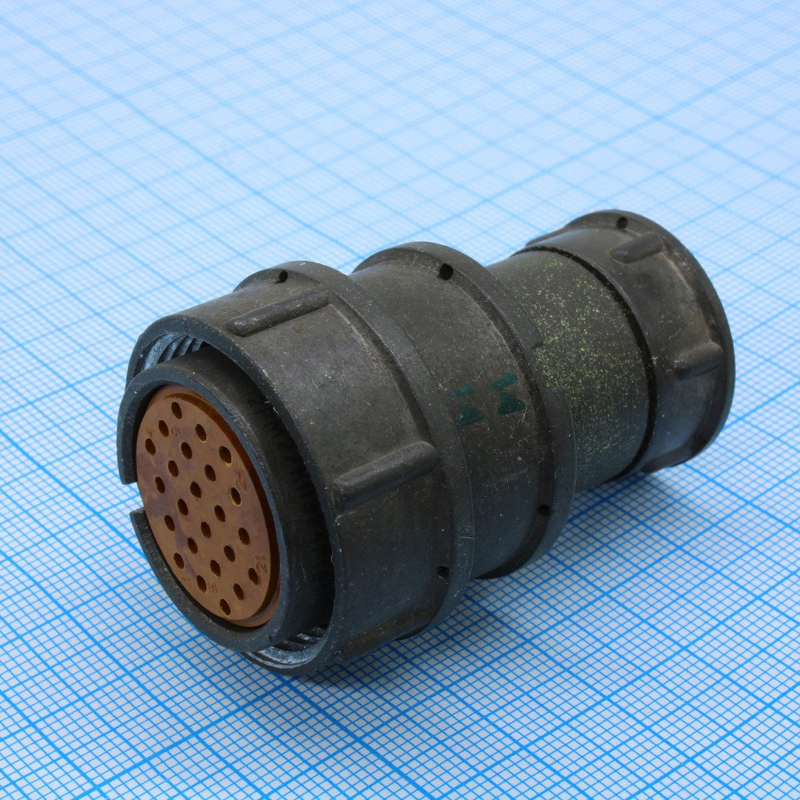

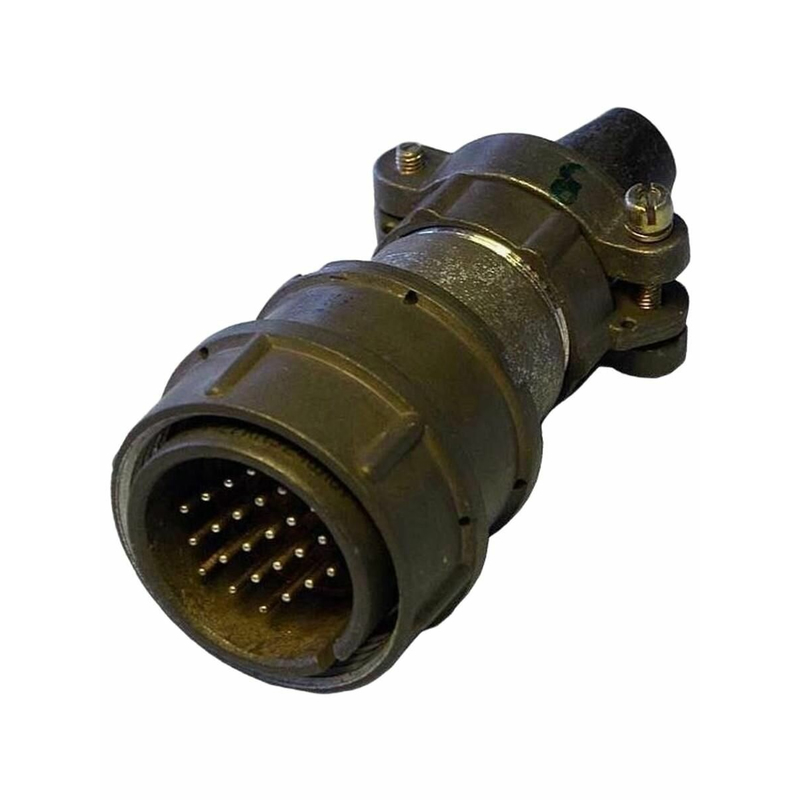

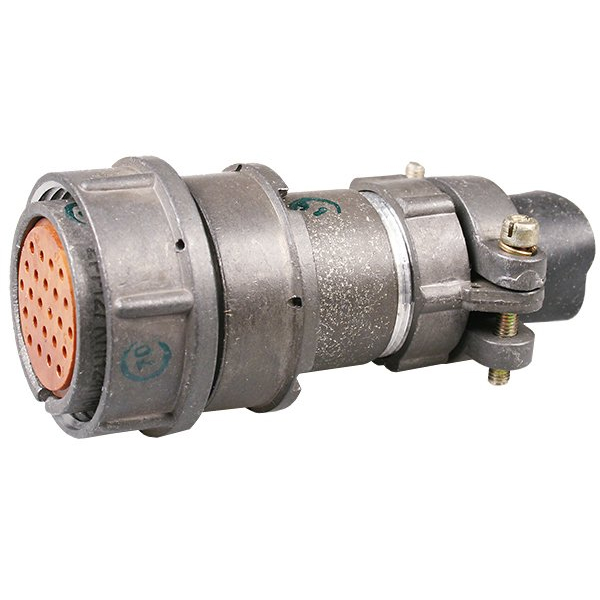

2РМТ27КПЭ24Ш1В1В «5» — это цилиндрический негерметичный электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки, предназначенной для промышленных и специальных электронных устройств.

Назначение и область применения

Соединитель служит для соединения и разъединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) в составе радио‑ и электроаппаратуры общего и специального назначения.
Относится к тропико‑ и всеклиматическому исполнению (обозначение «В»), рассчитан на работу в значительном диапазоне температур и повышенных механических нагрузках.

Конструктив и типоразмер

• Типоразмер по корпусу: 2РМТ27 (диаметр посадочного отверстия порядка 27 мм).

• Количество контактов: 24 штыревых контактных ножей.

• Фиксация сочленения — резьбовая накидная гайка, типоразмер M30×1,5 мм.

• Корпус, как правило, кабельный, из алюминиевого сплава АЛ‑11 с оксидированным покрытием серого цвета.

Электрические характеристики

• Максимальное рабочее напряжение: 560 В (для данного типономинала чаще указывают 560 В, реже до 700 В в зависимости от конкретного ТУ).

• Максимальный ток на один контакт: 5 А (для контактного диаметра 1 мм).

• Суммарный ток на весь соединитель: до 100 А.

• Сопротивление контактов: не более 5 мОм для диаметра 1 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Емкость между контактами: не более 6 пФ.

• Электрическая прочность изоляции: около 1850 В (амплитудное значение) при рабочем напряжении 560 В.

Условия работы и исполнение

• Климатическое исполнение: всеклиматическое (В2.1 по ГОСТ 15150), с рабочим диапазоном температур, как правило, от −60 до +100 °С.

• Теплостойкость: группа 1, до 100 °С.

• Механические нагрузки: соединитель рассчитан на вибрацию (диапазон частот до 5000 Гц, ускорение до 50g), а также на ударные воздействия (до порядка 100–500g при коротких импульсах).

• Покрытие контактов у данной модификации — серебро.

Приёмка «5» и стандарты

Индекс «5» в обозначении указывает на конкретную приёмку по техническим условиям ГЕ0.364.126ТУ, что относится к общепромышленному (не ГОСТовскому) варианту, применяемому в изделиях гражданского и специального назначения.
