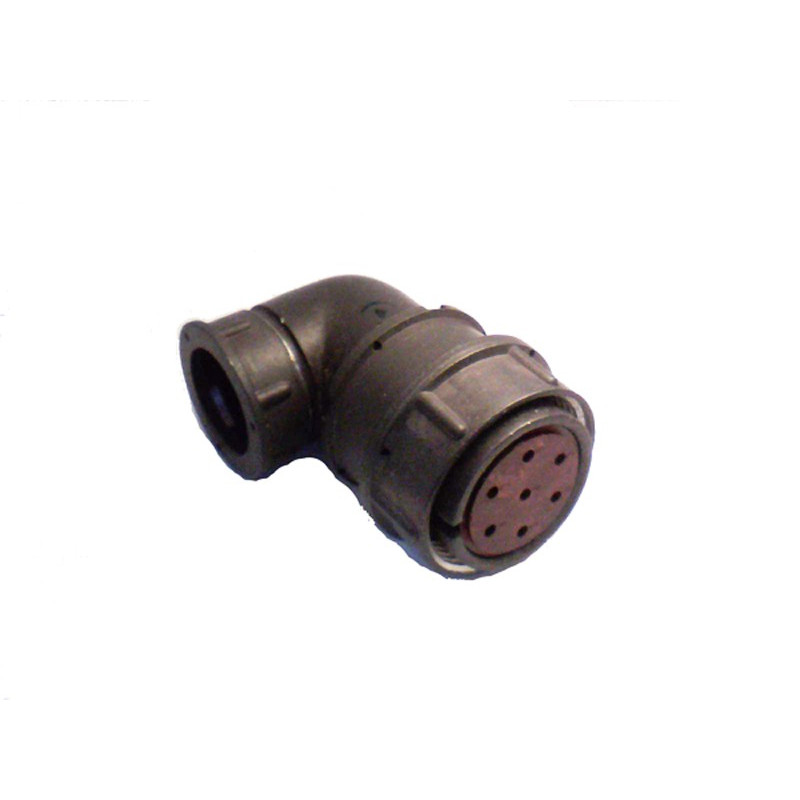

2РМДТ27КУЭ7ГВ1В — это низкочастотный цилиндрический электрический разъём серии 2РМДТ, предназначенный для работы в радиоэлектронной аппаратуре и другой технике в тяжёлых условиях эксплуатации.

Назначение и область применения

• Предназначен для соединения и разъединения цепей постоянного и переменного токов частотой до нескольких мегагерц (до 3 МГц для семейства 2РМДТ).

• Используется в узлах и блоках аппаратуры общего и специального назначения, где требуются вибро‑ и ударостойкие соединения.

Расшифровка маркировки

На примере близкого обозначения 2РМДТ27КУЭ7Г5В1В можно понять структуру и для 2РМДТ27КУЭ7ГВ1В:

• «2РМДТ» — тип разъёма, цилиндрический, низкочастотный, тропикоустойчивый, с резьбовой фиксацией.

• «27» — условный размер корпуса (посадочный диаметр около 27 мм).

• «К» — кабельный корпус (в отличие от «Б» — блочный/приборный).

• «У» — угловой патрубок (П — прямой, У — угловой).

• «Э» — вариант для экранированного кабеля (Есть исполнения и для неэкранированного).

• «7» — число контактов (7 контактов, диаметр контакта порядка 1 мм).

• «Г» — условный тип контактной группы/ключевания (конкретный вариант расположения и формы).

• «В1В» — комбинация признаков по гальваническому покрытию контактов, теплостойкости и климатическому исполнению (например, теплостойкость до 100 °C и всеклиматическое исполнение).

Электрические характеристики (для типоразмера 27, 7 контактов)

Для разъёмов 2РМДТ27КУЭ7… и близких исполнений указаны такие типовые параметры:

• Максимальное рабочее напряжение: до 560–700 В, в зависимости от исполнении.

• Максимальный ток на один контакт: до 12 А (общее по разъёму — до 50–70 А, в зависимости от типономинала).

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных климатических условиях.

• Сопротивление контактов: порядка единиц миллиом (до 2,5 мОм).

Механическая и климатическая стойкость

• Диапазон рабочих температур: от −60 до +100 °C.

• Минимальная наработка: не менее 1000–5000 часов (в зависимости от источника и конкретного исполнения).

• Количество сочленений/расчленений: около 500 циклов.

• Устойчивость к синусоидальной вибрации: диапазон частот от 1 до 5000 Гц.

• Устойчивость к многократным ударам: пиковое ускорение до 1000 м/с², к одиночным ударам — до 5000 м/с².

• Работоспособность при пониженном давлении и высокой влажности (до 98% при +40 °C) предусмотрена конструкцией серии 2РМДТ.
