2РМТ27КПН24Ш1В1В

Разъём 2РМТ27КПН24Ш1В1В относится к серии отечественных цилиндрических низкочастотных соединителей типа 2РМТ и предназначен для коммутации электрических цепей постоянного и переменного тока в стационарных и мобильных устройствах.

Общее назначение и конструкция

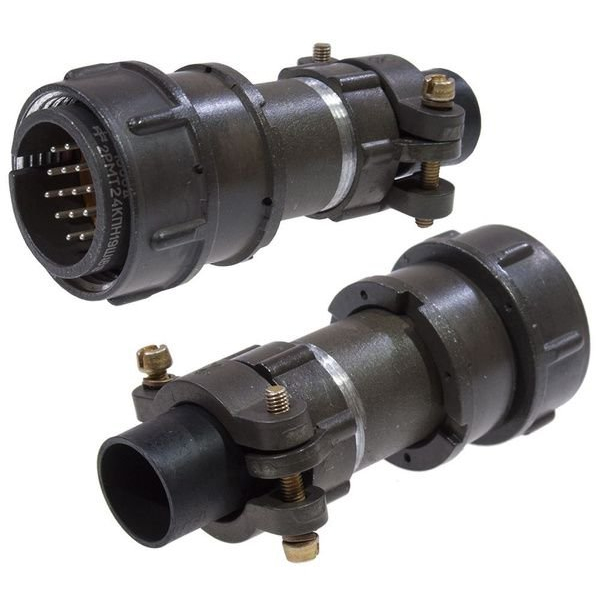

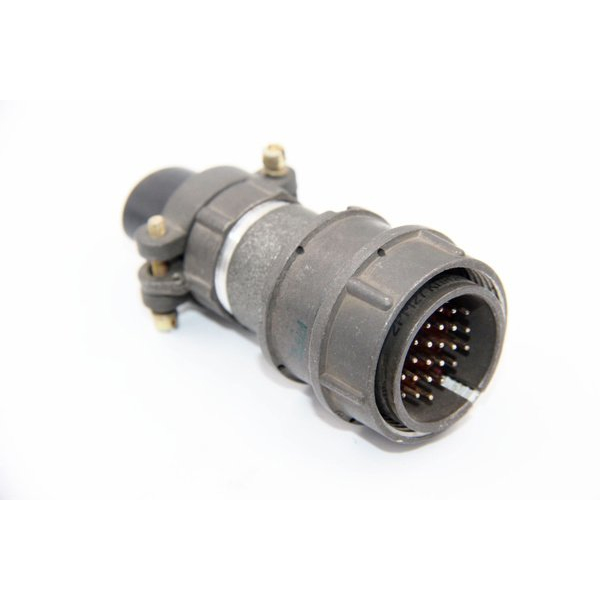

Это кабельная вилка с прямым патрубком и гайкой для присоединения неэкранированного кабеля, с резьбовой фиксацией соединения. Корпус имеет диаметр посадочного отверстия 27 мм, что соответствует типоразмеру 2РМТ27, и выполнен под стандарты всеклиматического исполнения.

Контакты и электрические параметры

В разъёме используется 24 контакта, с сочетанием «штырь–гнездо» (обозначение «Ш» в маркировке). Контакты обычно выполнены с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность характеристик в условиях вибрации и перепадов температуры.

Максимальное рабочее напряжение обычно составляет до 560–700 В, в зависимости от конкретной спецификации производителя. Сопротивление изоляции между контактами не менее 1000–5000 МОм, электрическая прочность изоляции при 560 В достигает порядка 1850 В (амплитудного значения), а емкость между соседними контактами не превышает примерно 6 пФ.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в широком температурном диапазоне, обычно от примерно −60 до +100 °C, что позволяет применять его в радиоэлектронной аппаратуре, промышленной автоматике и бортовом оборудовании. Гарантированное количество сочленений‑расчленений достигает порядка 500 циклов, а минимальная наработка при нормальных режимах эксплуатации составляет несколько тысяч часов.

Типичные области применения

Такие соединители используются в системах управления, источниках питания, внутриблочной коммутации аппаратуры связи и автоматики, а также в изделиях, где требуется надёжный соединитель с вибро‑ и климатоустойчивым исполнением.
