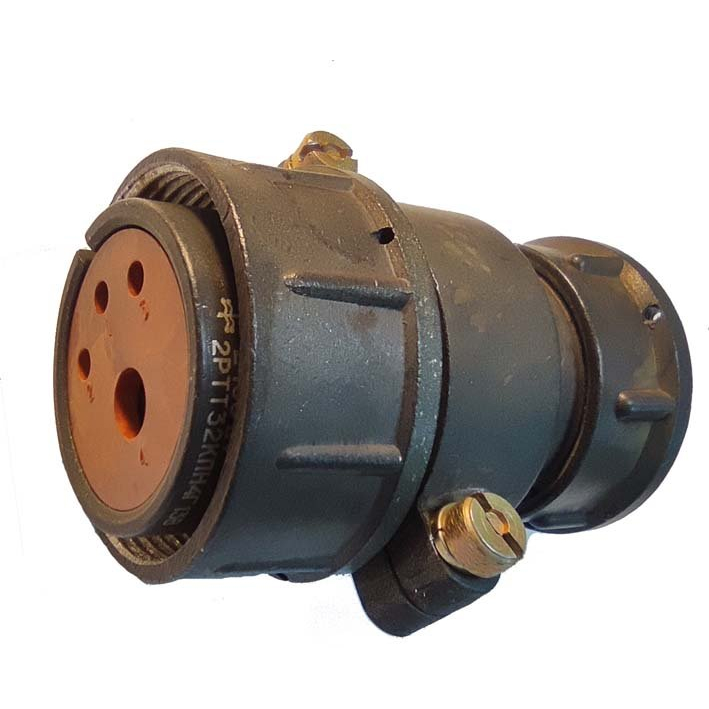

Соединитель 2РТТ32КПН4Г13В («5» Элекон) — это низкочастотный цилиндрический разъем класса всеклиматического исполнения, выпускаемый ЗАО «Завод Элекон» для применения в электро‑ и радиоаппаратуре. Он предназначен для подключения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

2РТТ32КПН4Г13В используется в стационарных и подвижных объектах для коммутации проводов, кабелей, узлов и блоков, в том числе в условиях повышенных механических и климатических воздействий. Разъем относится к серии 2РТТ, предназначенной для объемного монтажа с резьбовой фиксацией сочлененного положения.

• Тип: низкочастотный цилиндрический, теплостойкий, пылебрызгозащищенный.

• Обозначение: 2РТТ — тип; 32 — условный размер корпуса; К — кабельный корпус; П — прямой патрубок; Н — гайка для неэкранированного кабеля; 4 — четыре контакта; Г — розетка; 13 — группа сочетаний контактов; В — всеклиматическое исполнение.

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).

• Максимальная токовая нагрузка по разным контактам (диаметр 2,5 мм — до 35 А, 5,5 мм — до 100 А и т.п.).

• Сопротивление электрического контакта:

  • для контактов ∅1,5 мм — не более 2,5 мОм,

  • ∅2,5 мм — не более 1,0 мОм и ниже для более крупных диаметров.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Диапазон рабочих температур окружающей среды составляет примерно от −60 °C до +100 °C, что соответствует всеклиматическому исполнению.

• Соединитель устойчив к вибрациям с частотами от 1 до 5000 Гц и ускорениями до порядка 300 м/с², а также к одиночным ударам с ускорениями до порядка 10000 м/с².

• Число сочленений–расчленений — до 500 пар.

• Минимальная наработка — не менее 1000 часов, а минимальный срок сохраняемости — порядка 15 лет.
