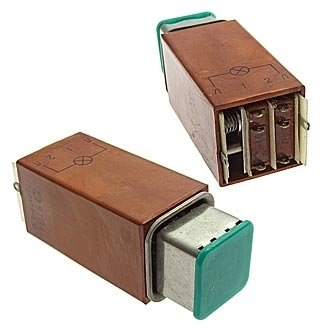

П2П1ТА-1зВ (5) Смоленский завод

П2П1ТА‑1зВ — это микрокнопочный переключатель, изготавливаемый Смоленским заводом радиодеталей (ранее Смоленский завод «Радиодеталь») по советским/российским ТУ, предназначен для коммутации слаботочных цепей в радиоэлектронной аппаратуре и устройствах автоматики.

Назначение и область применения

Переключатель рассчитан на коммутацию электрических цепей постоянного и переменного тока, чаще всего используется в контрольно‑измерительных приборах, аппаратуре связи, промышленных панелях управления и старых отечественных устройствах.
Он подходит для режимов с низкими токами и напряжениями, что делает его типичным выбором для сигнальных и управляющих цепей, а не силовых нагрузок.

Основные технические характеристики

• Коммутируемое напряжение: от 1,5 В до 250 В переменного или постоянного тока.

• Коммутируемый ток: от 1 мА до 2 А, мощность коммутации — не более 250 В·А.

• Сопротивление электрического контакта не превышает 0,07 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — порядка 1100 В переменного тока.

Климатическое исполнение и условия эксплуатации

Модель выпускается в климатическом исполнении «В», что означает рядовое исполнение для умеренного климата и комплектование обычной радиоэлектронной аппаратурой.
Диапазон рабочих температур окружающей среды — примерно от −60 °C до +70 °C, относительная влажность при 35 °C может достигать 98%, что подтверждает применение в достаточно жёстких условиях.

Ресурс, ход и габариты

Полный ход приводного элемента (нажимной кнопки) не менее 8 мм, что обеспечивает уверенный контакт и механическую «отчётливость» переключения.
Минимальная наработка составляет порядка 10 000 часов, число коммутационных циклов — до 10 000, а гарантийный (хранения/эксплуатации) срок определяется техническими условиями, как правило, до 15 лет.

Особенность обозначения «5»

Обозначение «5» в наименовании «П2П1ТА‑1зВ (5)» обычно относится к варианту исполнения или комплектации, например, к цвету кнопки, материалу, типу упаковки или специфике поставки, но не влияет на основные электрические параметры основной серии П2П1ТА‑1.
