Описание
ПКн105.1-5В Смоленск

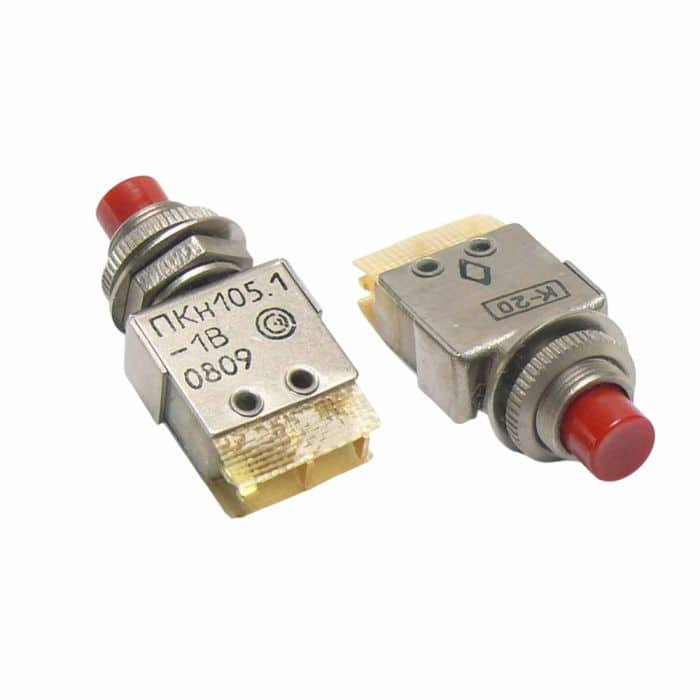

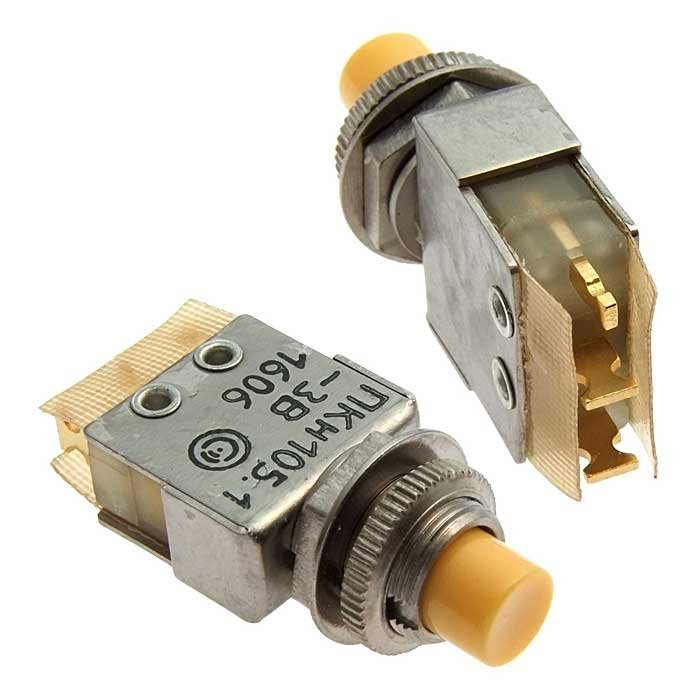

Переключатель кнопочный ПКн105.1‑5В (Смоленск) относится к серии ПКн105, выпускаемых НИИРК и другими производственными площадками по ТУ АГ0.360.034 (или АГО.360.034 ТУ).
Назначение и область применения
ПКн105.1‑5В предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения, в том числе контрольно‑измерительных приборов и встроенных пультов управления.
Изделие относится к «нормальным коммутационным устройствам» и рассчитано на работу в жестких климатических условиях, что делает его востребованным в промышленной и военной РЭА.
Расшифровка обозначения
ПКн105.1 — тип кнопочного переключателя и типономинал по электрическим режимам коммутации.
5 — конструктивный типономинал, соответствующий двухполюсной контактной группе и красному цвету кнопки.
В — всеклиматическое исполнение (диапазон рабочих температур примерно от −60 до +85 °C).
Контактные характеристики
Коммутируемый ток: порядка 1×10⁻⁶…4 А при постоянном и переменном токе.
Коммутируемое напряжение:
постоянный ток — примерно 1×10⁻⁴…36 В;
переменный ток — 3…250 В, в зависимости от категории нагрузки.
Максимальная коммутируемая мощность по переменному току — до 300 В·А, по постоянному — до 70 Вт.
Механические и эксплуатационные параметры
Контактные группы: двухполюсные (ПКн105‑5…8), без фиксации в нажатом положении (кнопочный переключатель).
Сопротивление электрического контакта не более 0,05…0,8 Ом, сопротивление изоляции не менее 300…1000 МОм.
Электрическая прочность изоляции: не менее 400…750 В (эфф.).
Ход приводного элемента: порядка 1…2 мм, усилие переключения — примерно 5,88…7,84 Н.
Гарантийный ресурс: до 20 лет со дня изготовления, число коммутационных циклов при минимальной нагрузке — до 100 000.
Конструкция и климатическое исполнение
Переключатель имеет малогабаритный корпус (масса около 7–9 г) и предназначен для монтажа в панели и печатные платы.
Климатическое исполнение «В» допускает работу в условиях повышенной влажности, вибрации и температурных перепадов, что типично для авиационной, судовой и наземной военной техники.
