ПТ57-11-3В Смоленск

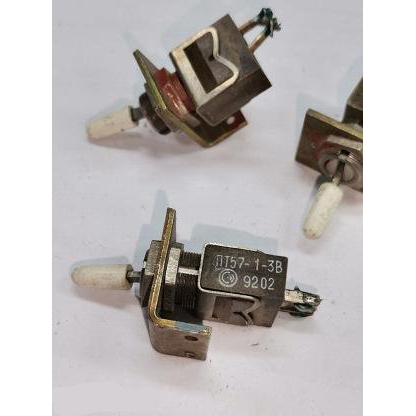

ПТ57‑11‑3В — это рычажный тумблер (переключатель) серии ПТ57, производимый Смоленским заводом радиодеталей (СЗР, Смоленск), предназначенный для коммутации цепей питания и управления в электронной и измерительной аппаратуре.

Назначение и конструкция

Этот тумблер относится к группе переключателей с фиксацией положения, имеет три группы переключающих контактов и рассчитан в основном на эксплуатацию в обычных (внутренних) климатических условиях, климатическое исполнение «В». Коммутируемый ток обычно порядка 3 A, а напряжение — до 250 В переменного или постоянного тока, с ориентацией на активную нагрузку.

Основные электрические характеристики

• Максимальное рабочее напряжение: до 250 В переменного и постоянного тока.

• Максимальный коммутируемый ток: 3 А на группу контактов.

• Номинальная коммутируемая мощность: до порядка 160–200 Вт при этих токах и напряжениях.

• Электрическая прочность изоляции для модификаций 3–го уровня (в том числе ПТ57‑11‑3В) — не менее 750 В действующего значения.

• Сопротивление контактов не превышает примерно 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм.

Диапазон применения и условия работы

Тумблер используется в радиоэлектронной аппаратуре, контрольно‑измерительных приборах, системах питания и сигнализации, где требуется надежная механическая фиксация и многократное переключение. Диапазон рабочих температур для большинства модификаций ПТ57‑3В обычно лежит примерно в пределах от минус 45 °C до плюс 55 °C, что делает его пригодным для широкого класса промышленных и бытовых устройств.

Особенности монтажа и исполнения

• Монтаж осуществляется, как правило, с креплением на панель (винтовое или через фланец); корпус и ручка выполнены в стандартном для серии ПТ57 исполнении.

• Для ряда модификаций предусмотрены варианты с протектором (защитным кожухом) и стандартной металлической ручкой‑толкателем, что снижает риск случайного переключения и повреждения.
