Описание

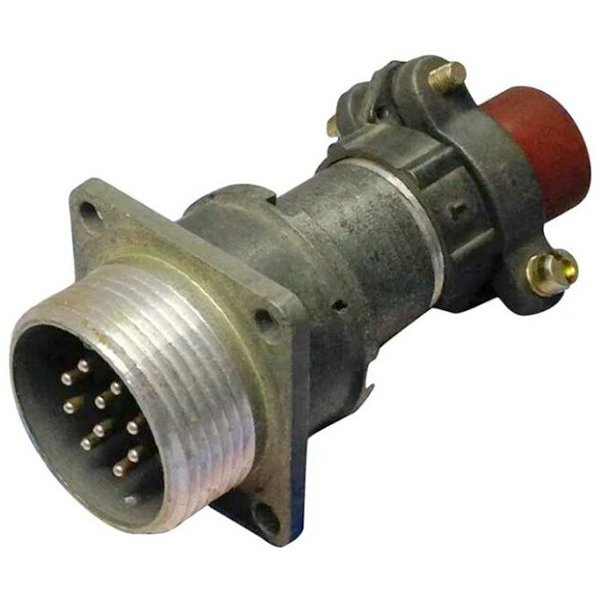

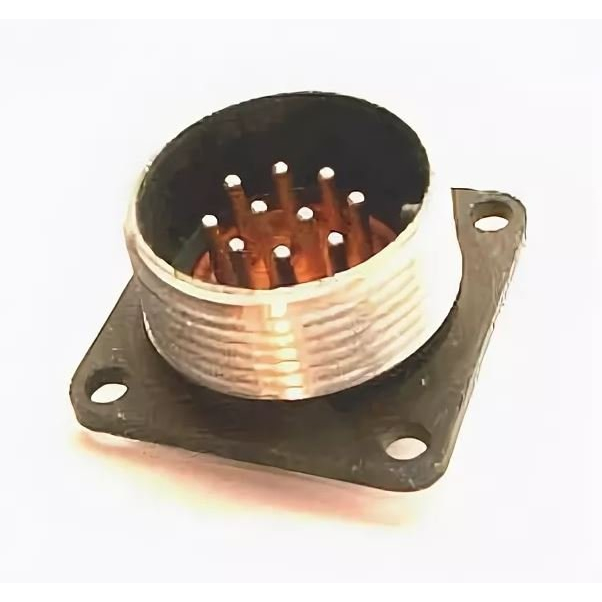

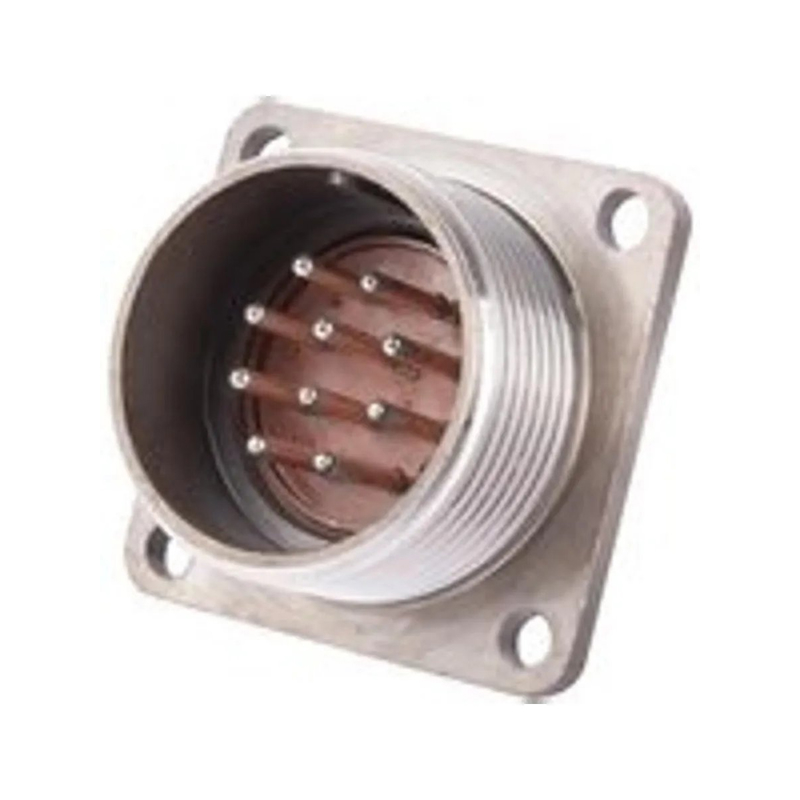

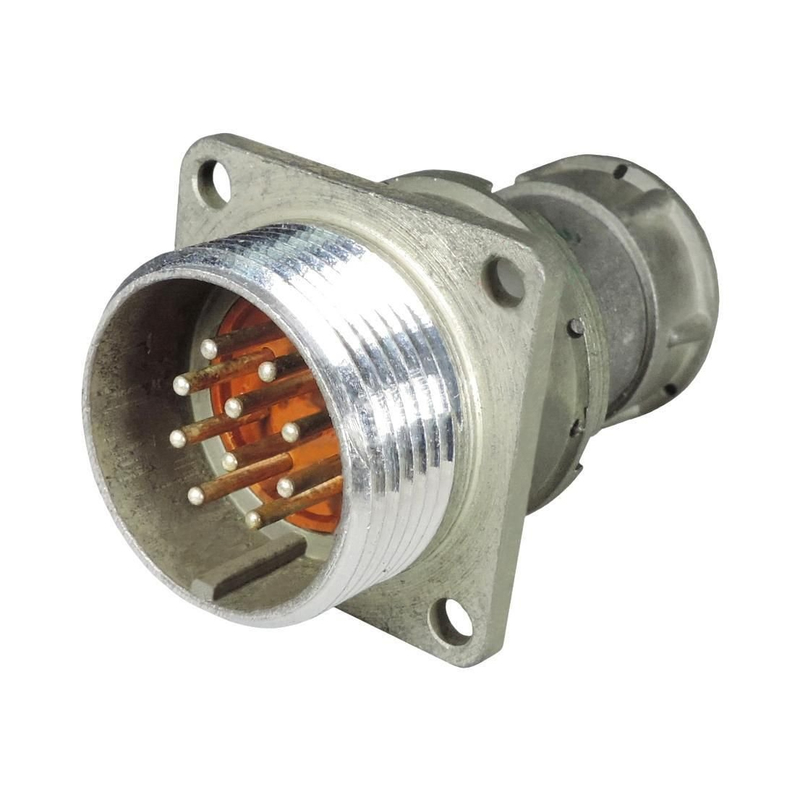

Соединители 2рмд24бпэ10ш5в1
Соединители2РМД24БПЭ10Ш5В1 представляют собой цилиндрические негерметичные разъемы, используемые для соединения и разъединения электрических цепей постоянного и переменного токов. Они предназначены для работы в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики
Тип соединителя : 2РМД
Условный размер корпуса : 24
Вид корпуса : Блочный (приборный)
Вид патрубка : Прямой
Вид гайки патрубка : Для экранированного кабеля
Количество контактов : 10
Часть соединителя : вилка
Сочетание контактов : Все контакты диаметром 1,5 мм
Покрытие контактов : Серебро
Теплостойкость : +100° С
Технические параметры
Максимальная токовая нагрузка на одиночный контакт : 10 А
Суммарная токовая нагрузка : 83 А
Максимальное рабочее напряжение : 560 В (или 700 В в зависимости от типономинала)
Максимальное испытательное напряжение : 1850 В в нормальных условиях
Сопротивление контактов : Не более 2,5 мОм
Сопротивление изоляции : Не менее 5000 МОм
Емкость между контактами : Не более 6 пФ
Усилие расчленения : Не более 98,1 Н
Условия эксплуатации
Температура окружающего воздуха : Рабочая от -60° С до +100° С, предельная от -60° С до +70° С
Соединитель2РМД24БПЭ10Ш5В1 представляет собой цилиндрический низкочастотный негерметичный разъем для объемного монтажа с резьбовой фиксацией. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В (или 700 В в зависимости от типономинала).
Основные характеристики:
Тип соединителя : 2РМД
Условный размер корпуса : 24
Вид корпуса : Блочный (приборный)
Вид патрубка : Прямой
Вид гайки патрубка : Для экранированного кабеля
Количество контактов : 10
Часть соединителя : вилка
Сочетание контактов : Все контакты диаметром 1,5 мм
Покрытие контактов : Серебро
Теплостойкость : +100°C
Технические параметры:
Максимальная токовая нагрузка на одиночный контакт : 10 А
Суммарная токовая нагрузка на соединитель : 83 А
Максимальное рабочее напряжение : 560 В
Максимальное испытательное напряжение : 1850 В (в нормальных условиях)
Сопротивление контактов : Не более 2,5 мОм
Сопротивление изоляции : Не менее 5000 МОм
Емкость между контактами : Не более 6 пФ
Условия эксплуатации:
Рабочая температура : От -60°C до +100°C
Предельная температура : От -60°C до +70°C
Относительная влажность : До 98% при +25°C
Атмосферное давление : Рабочее до 506 кПа, предельное до 12 кПа
Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов — одношпоночная.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
Доставка
Выберите ваш регион:
РОССИЙСКАЯ ФЕДЕРАЦИЯ
Москва Санкт-Петербург Новосибирск Свердловск Нижний Новгород Татарстан Самара Омск Челябинск Ростов Башкортостан Волгоград Пермь Красноярс Воронеж Саратов Краснодар Алтай | Удмуртия Ульяновск Приморье Ярославль Дагестан Хабаровск Оренбург Кемеров Рязань Томск Астрахань Пенза Липецк Тула Киров Чувашия Бурятия Калининград | Брянск Курск Ивановск Тверь Ставрополь Севастополь Белгород Архангельск Владимир Курганск Крым Смоленск Калуга Забайкалье Мордовия Орлов Вологодск Северная Осетия | Алания Мурманск Ханты-Мансийск Югра Тамбов Чечня Кострома Карелия Ростовск Марий Эл Иркутск Нижегородск Кабардино-Балкария Коми Новгород Амурск Псков Алтайский край | Сахалин Камчатский край Красноярск Хакасия Якутия Адыгея Тюмень Карачаево-Черкесия Ямало-Ненецкий АО Калмыкия Приморский край Свердлов Ингушетия Иванов Московская область Ленинградская область Ханты-Мансийский АО — Югра Курган |
ДОСТАВКА В ЕВРОПУ
Стамбул Лондон Берлин Мадрид Киев Рим Баку Париж Минск Бухарест Вена Гамбург | Брюссель Самара Ростов-на-Дону Уфа Бирмингем Тбилиси Кёльн Ереван Пермь Воронеж Волгоград Одесса Днепр Неаполь | Лидс Краков Запорожье Франкфурт Львов Тольятти Лодзь Севилья Палермо Сарагоса Владикавказ Ижевск Кривой Рог Рига | Копенгаген Дюссельдорф Дортмунд Эссен Малага Оренбург Шеффилд Познань Бремен Лиссабон Рязань Гомель Астрахань Дублин | Прага София Казань Белград Амстердам Саратов Кишинёв Загреб Валенсия Ярославль Генуя Штутгарт Глазго | Варшава Барселона Мюнхен Харьков Милан Стокгольм Краснодар Турин Марсель Скопье Вроцлав Хельсинки Ульяновск Вильнюс | Ливерпуль Будапешт Лейпциг Ганновер Тирана Дрезден Роттердам Гётеборг Манчестер Липецк Киров Лион Гаага |
Где купить
Приобрести продукцию в Москве и других городах, Вы можете, предварительно забронировав ее на сайте
Недавно просмотренные товары:
2РМД 2РМД24БПЭ10Ш5В1
Под заказ

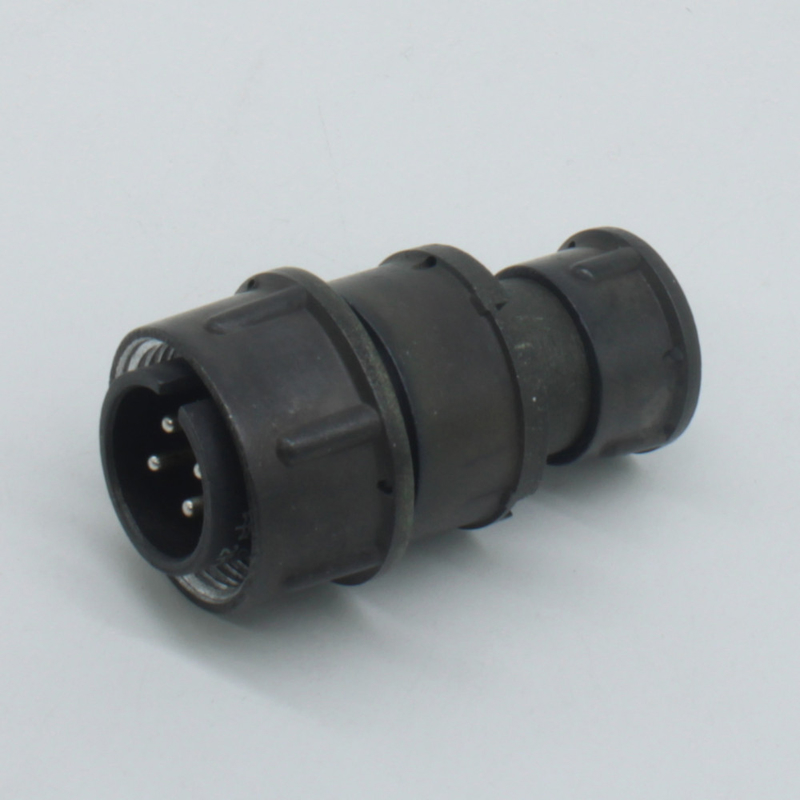

2РМД 2РМДТ18КПЭ4Ш5В1В
Под заказ

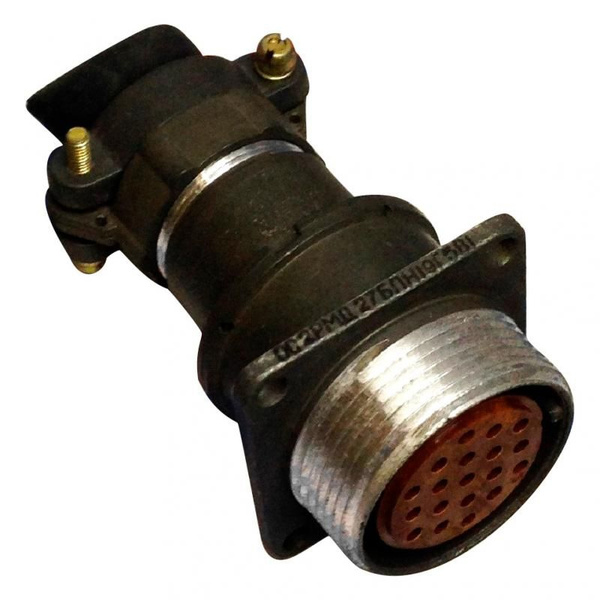

2РМД27 2РМД27БПЭ19Г5В1
