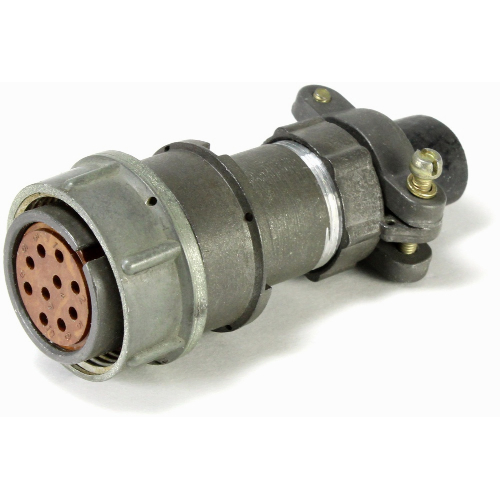

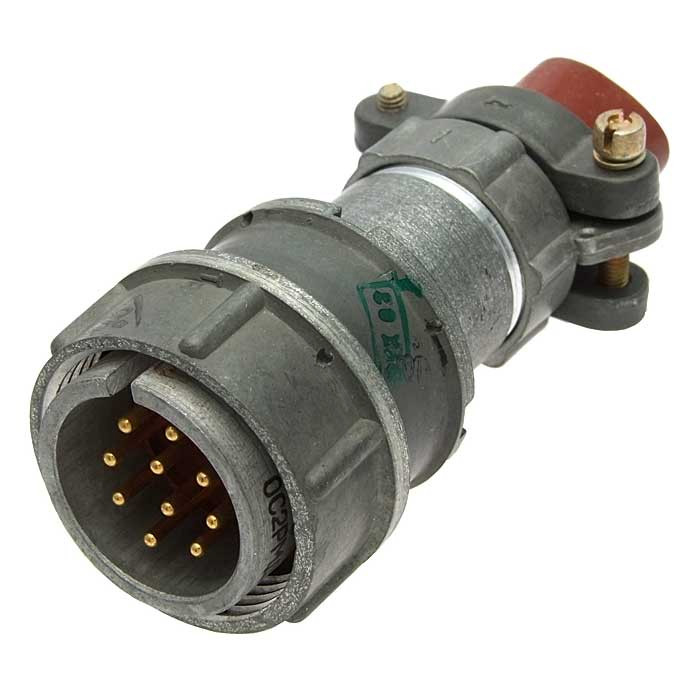

Разъём2РМД24КУЭ10Ш1В1 относится к серии советских/российских цилиндрических низкочастотных соединителей семейства 2РМ(Д). Он предназначен для коммутации электрических цепей постоянного и переменного тока в приборах и аппаратуре промышленного и специального назначения.

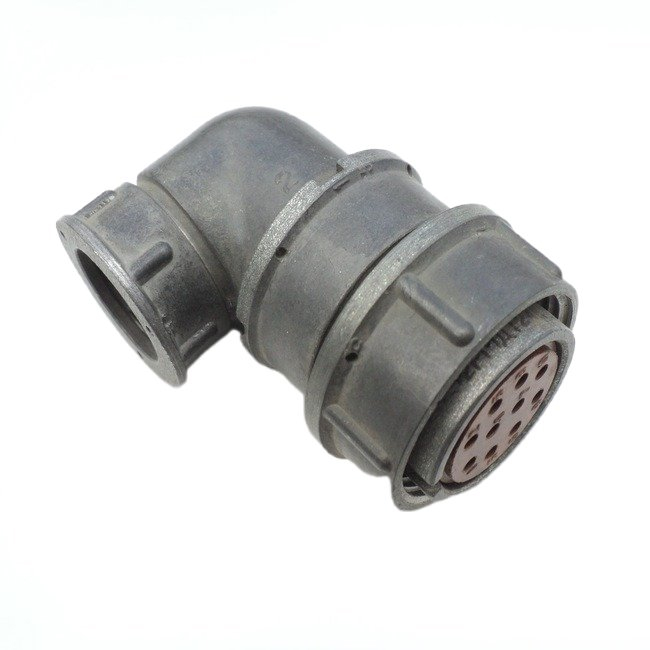

2РМД24КУЭ10Ш1В1 используется каквилка (кабельная часть) с угловым экранирующим кожухом под экранированный кабель (КУЭ) , что обеспечивает лучшую защиту от электромагнитных помех и удобную прокладку кабеля в стеснённых условиях. Такой тип соединителя обычно применяется в радиоэлектронной аппаратуре, системах управления, измерительных и испытательных устройствах.

• Серия:2РМД — низкочастотные цилиндрические соединители, негерметичные, с резьбовой фиксацией сочленения.

• Условный размер корпуса:24 — определяет диаметр и габариты корпуса.

• Количество контактов:10 (смешанные или однотипные, в зависимости от варианта исполнения).

• Кожух:угловая кабельная часть с экраном (КУЭ) для подключения экранированного кабеля.

• Поляризация и замыкание/размыкание:одношпоночная поляризация корпусов, фиксация сочленённого положения осуществляется резьбой.

• Низкочастотные соединители 2РМД рассчитаны на работу при частотах до около3 МГц и используются в цепях постоянного и переменного тока.

• Напряжение и ток на контакты соответствуют стандартным параметрам серии 2РМД: контакты обычно рассчитаны на рабочие токи порядкаединиц ампер , а напряжения до нескольких сотен вольт (в нормальных условиях).

• Климатическое исполнение —УХЛ2.1 (умеренно‑холодный климат, внутри помещения), с рабочим диапазоном температур примерно от−60 до +100 °C в зависимости от конкретного варианта по ТУ.п.).
