Описание
Соединители 2РМД30КУЭ24Ш5В1
Соединители 2РМД30КУЭ24Ш5В1 представляют собой цилиндрические низкочастотные коннекторы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного токов. Они используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики
Тип соединителя : 2РМД.
Условный размер корпуса : 30.
Вид корпуса : Кабельный (К).
Тип патрубка : Угловой (У).
Гайка патрубка : Для экранированного кабеля (Э).
Количество контактов : 24.
Сочетание контактов : Обозначение \"5\" указывает на все контакты диаметром 1,5 мм.
Покрытие контактов : Серебро (В).
Теплостойкость : До +100°C.
Технические параметры
| Параметр | Значение |
|---|---|
| Рабочее напряжение | До 560 В или до 700 В в зависимости от типономинала |
| Максимальная токовая нагрузка на оди |

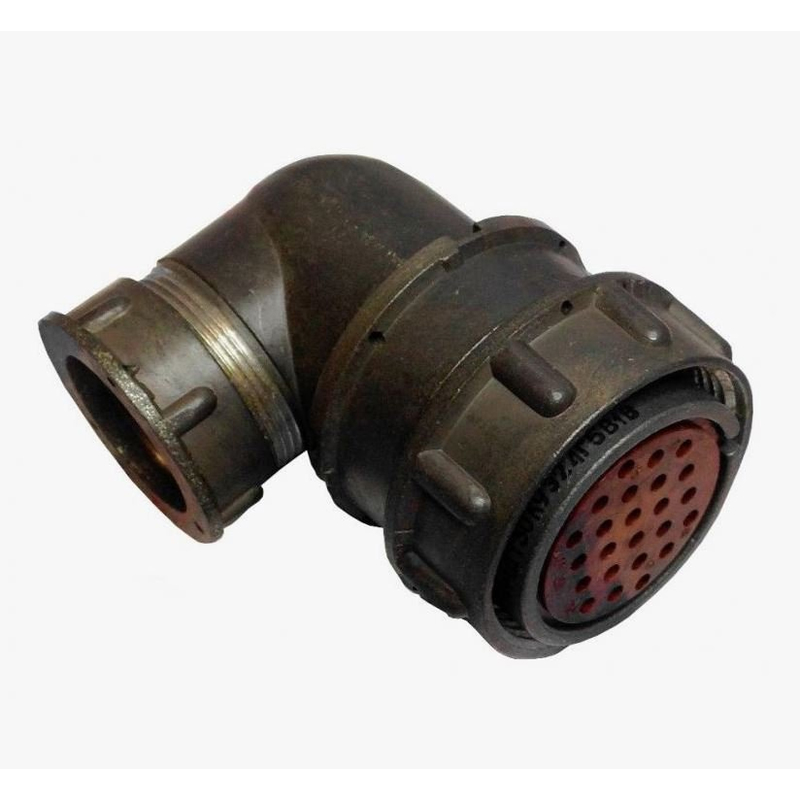

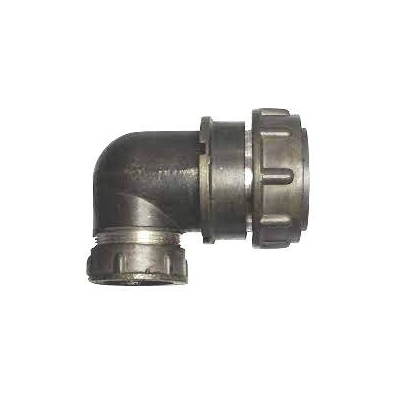

Соединитель2РМД30КУЭ24Ш5В1 представляет собой кабельную вилку с угловым патрубком, предназначенную для соединения и разъединения электрических цепей. Он используется в радиоэлектронной аппаратуре как специального, так и общего назначения.
Основные характеристики:
Тип соединителя : 2РМД.
Условный размер корпуса : 30.
Вид корпуса : Кабельный (К).
Вид патрубка : Угловой (У).
Вид гайки патрубка : Для экранированного кабеля (Э).
Количество контактов : 24.
Сочетание контактов : 5 (все контакты диаметром 1,5 мм).
Покрытие контактов : Серебро (В).
Теплостойкость : До +100°C.
Технические параметры:
Максимальная токовая нагрузка :
На одиночный контакт: 7 А.
Суммарная на соединитель: 140 А.
Максимальное рабочее напряжение : 560 В.
Максимальное испытательное напряжение :
В нормальных условиях: 1850 В.
При пониженном давлении: 350 В.
Сопротивление контактов : Не более 2,5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Емкость между контактами : Не более 6 пФ.
Усилие расчленения соединителей : Не более 235,44 Н (24 кгс).
Минимальная наработка : 5000 часов.
Максимальное количество сочленений-расчленений : 500 раз.
Минимальный срок сохраняемости : 15 лет.
Условия эксплуатации:
Температура окружающего воздуха :
Рабочая: от -60°C до +100°C.
Предельная: от -60°C до +70°C.
Относительная влажность : До 98% при +25°C.
Атмосферное давление :
Рабочее: от 133,32·10^-12 Па до 506 кПа.
Предельное: до 12 кПа.
Синусоидальная вибрация :
Диапазон частот: от 1 Гц до 5000 Гц.
Амплитуда ускорения: 490 м/с?.
Механический удар :
Одиночного действия: до 5000 м/с?.
Многократного действия: до 1000 м/с?.
Соединитель2РМД30КУЭ24Ш5В1 предназначен для использования в различных климатических условиях и выдерживает воздействие влажного тепла, инея и росы, а также озона.
