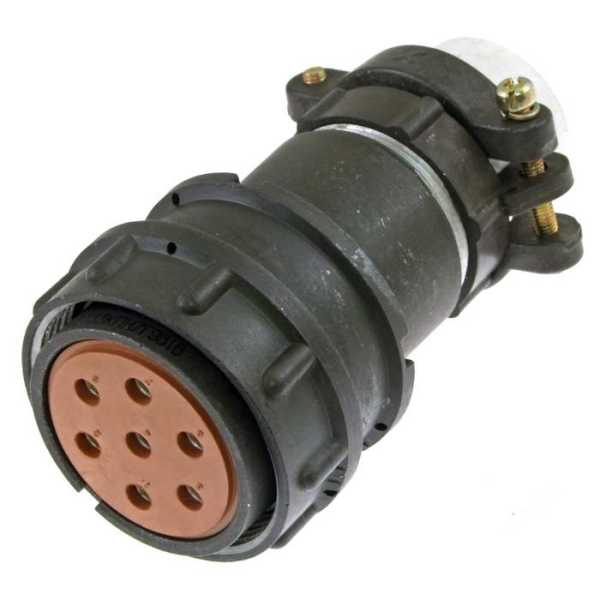

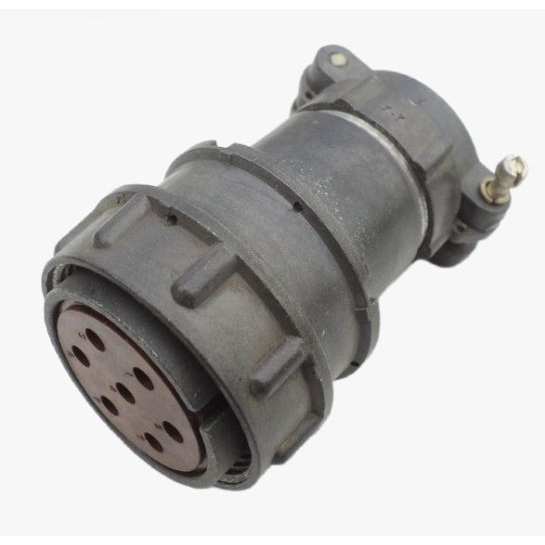

2РМД33КПЭ7Г9В1 — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения с резьбовой фиксацией, предназначенный для надежного соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РМД — базовый тип соединителя; 33 — условный размер корпуса; К — кабельный корпус; П — прямой патрубок; Э — экранированный кабель с гайкой; 7 — 7 контактов питания; Г — 9 контактов сигнальных; 9 — диаметр контактов; В1 — всеклиматическое исполнение с теплостойкостью до +100 °C.

Это розетка кабельная, часто с серебряным или золотым покрытием контактов для обеспечения низкого сопротивления (до 0,0008 Ом для контактов диаметром 3 мм).​

Технические характеристики

Соединитель рассчитан на максимальный ток до 32 А на контакт диаметром 3 мм и общий ток до 128 А для конфигурации с 7 контактами.​

• Рабочая температура: от -60 до +100 °C.

• Сопротивление изоляции: не менее 5000 МОм.

• Вибрация: синусоидальная до 5000 Гц с ускорением 490 м/с²; механические удары до 5000 м/с².

• Наработка: минимум 1000 часов; циклы соединений — 500.

• Климатическое исполнение: всеклиматическое (УХЛ или тропикоустойчивое), выдерживает влажность 98% при +40 °C и пониженное давление до 10⁻¹² мм рт. ст.

Применение

Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надежность в жестких условиях: высокая влажность, вибрации, перепады температур.​

Соединитель негерметичный, объемного монтажа пайкой, с внутренним монтажом и экранированием для минимизации помех.
