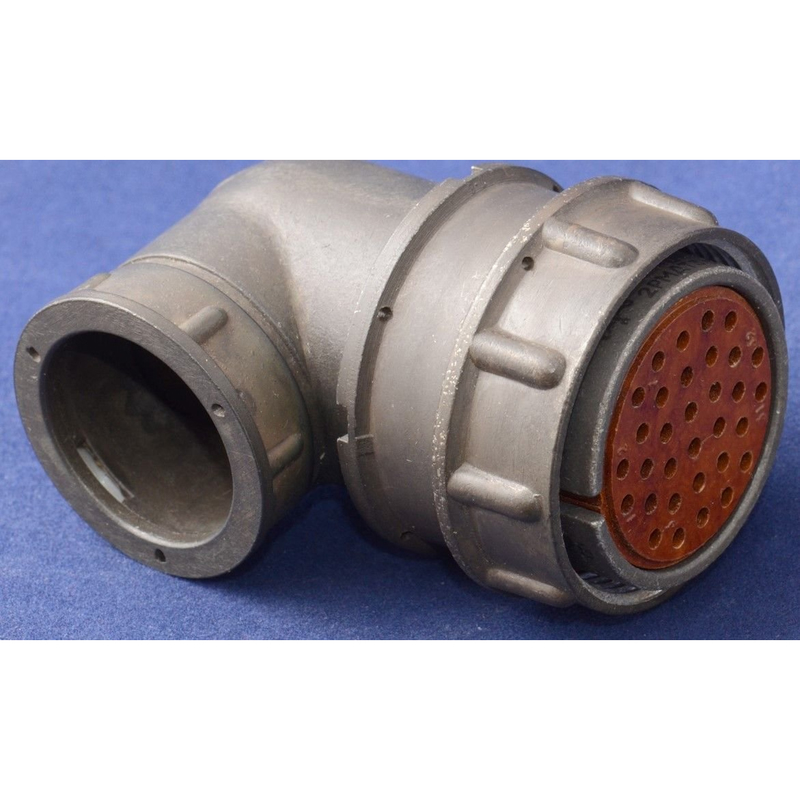

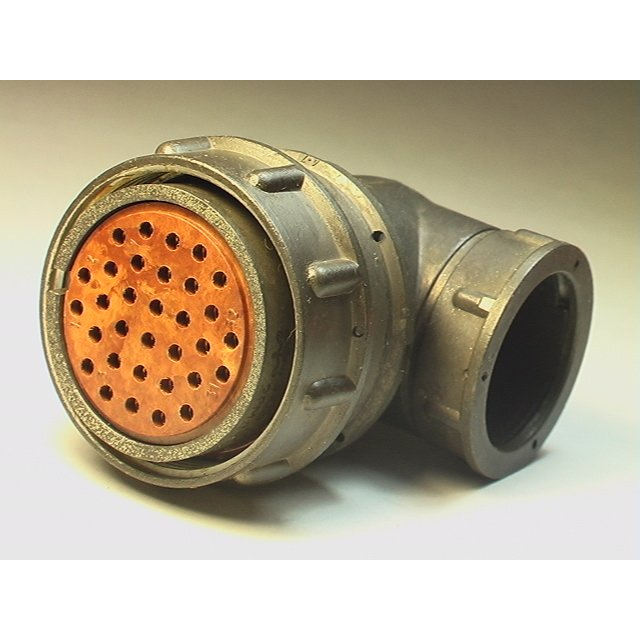

2РМД33КУЭ32Г5В1 — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока. Она относится к серии цилиндрических низкочастотных разъемов и используется для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 33 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 32.

• Часть соединителя : розетка (Г).

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100° С.

Основные технические параметры :

• Максимальная токовая нагрузка :

  • На одиночный контакт: 6 А.

  • Суммарная на соединитель: 160 А (по другим источникам до 50 А на весь разъем).

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных климатических условиях.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм (по другим данным не менее 1000 МОм)

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения соединителей : Не более 294,3 Н.

• Минимальная наработка : 5000 часов (по другим данным не менее 1000 часов)

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет (по другим данным 25 лет)

Условия эксплуатации

• Рабочая температура : От -60° С до +100° С.

• Предельная температура : От -60° С до +70° С.

• Относительная влажность : До 98% при +25° С.

• Атмосферное давление : Рабочее — 133,32·10^-12 Па, предельное — 12 кПа.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Пиковое ускорение одиночного удара — 5000 м/с?, многократного — 1000 м/с?.

Эта розетка используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединение с вилкой осуществляется резьбовым способом, а поляризация корпусов — одношпоночная.
