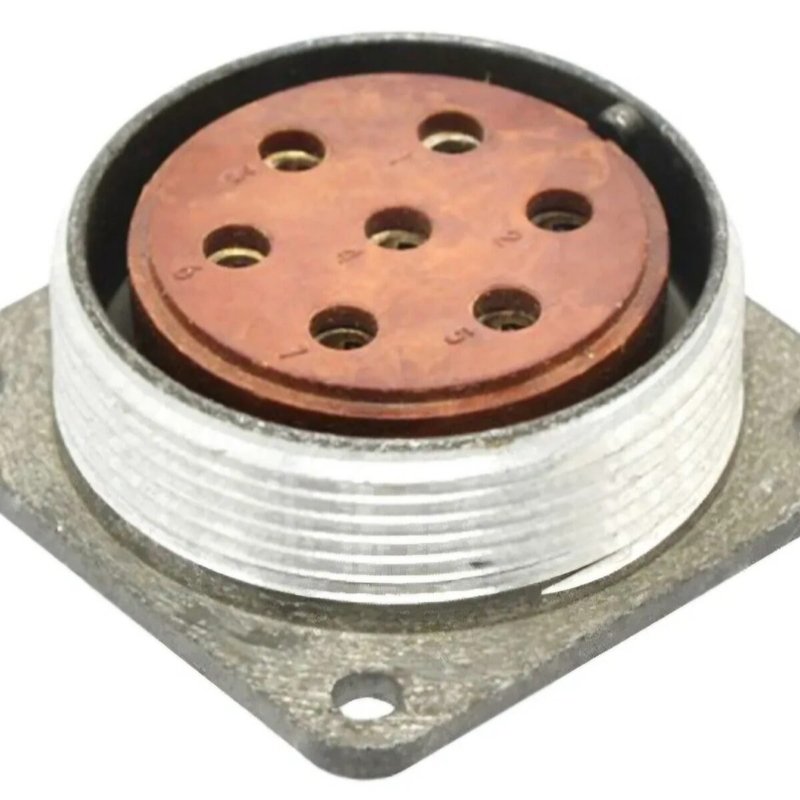

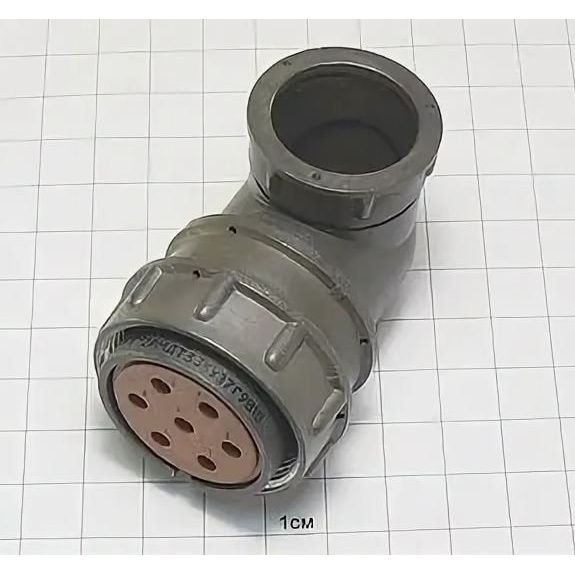

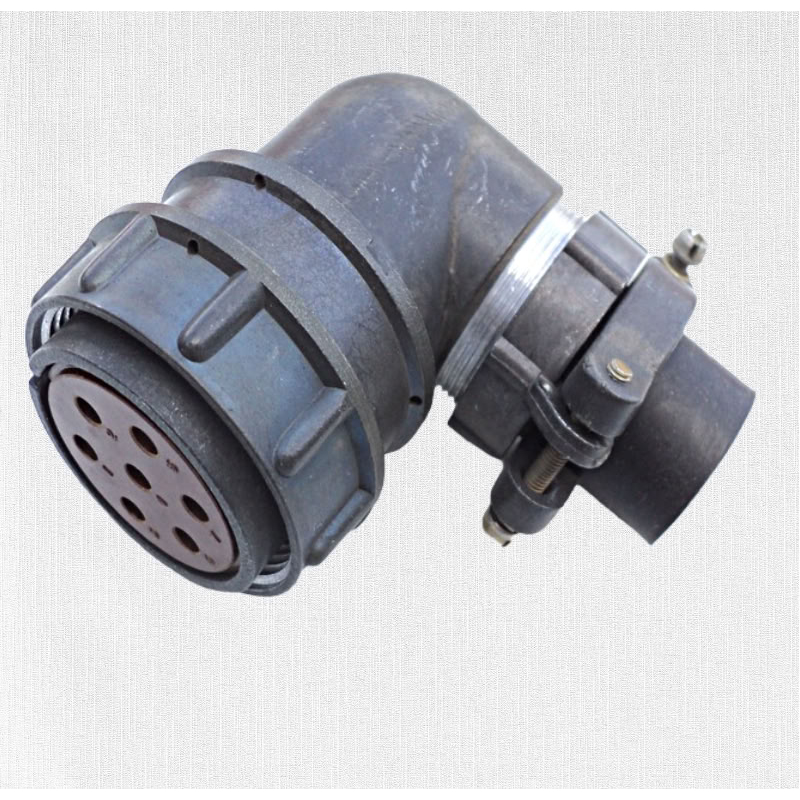

2РМД33КУЭ7Г9А — это низкочастотный цилиндрический электрический разъём типа 2РМД, относящийся к серии российских (советского происхождения) разъёмов для силовых и сигнальных цепей. Он предназначен для соединения кабельных жгутов и монтажных проводов в электрических системах постоянного и переменного тока с частотой до нескольких мегагерц.

Основные параметры

• Тип и конструкция : цилиндрический разъём 2РМД, негерметичный, кабельный (обычно используется как розетка с прямым или угловым патрубком для экранированного кабеля).

• Количество контактов : 7 рабочих контактов, тип контактов «гнездо» (гнездовой контакт).

• Диаметр корпуса : 33 (номер габарита по серии 2РМ/2РМД).

• Условия эксплуатации : рассчитан на климатическое исполнение УХЛ (умеренно‑холодный климат), предназначен для внутреннего монтажа и работы в электрических цепях постоянного и переменного тока.

Электрические характеристики

• Максимальное рабочее напряжение : до 560 В (для данной серии и варианта с 7 контактами).

• Токовая нагрузка :

  • на один контакт до 32 А (для контактного диаметра 3 мм),

  • суммарная токовая нагрузка на весь разъём до 128 А.

• Изоляция и прочность :

  • сопротивление изоляции не менее 5000 МОм,

  • электрическая прочность изоляции в нормальных условиях порядка 1800–1850 В (амплитуда).

Особенности конструкции

• Покрытие контактов : серебряное или серебросодержащее, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Тип патрубка и гайки : патрубок ориентирован под экранированный кабель, гайка патрубка обеспечивает фиксацию и соединение экрана кабеля с корпусом разъёма.

• Сочленение и фиксация : резьбовое ввинчивание, с поляризацией корпуса (шпонка), что исключает неправильное сочленение «вилка–розетка».

Применение

Такой разъём применяется в промышленной электронике, автоматике, силовых и сигнальных линиях, где необходимы надёжные, многоконтактные соединения с повышенной токовой нагрузкой и хорошей помехозащищённостью от экрана кабеля.
