Описание

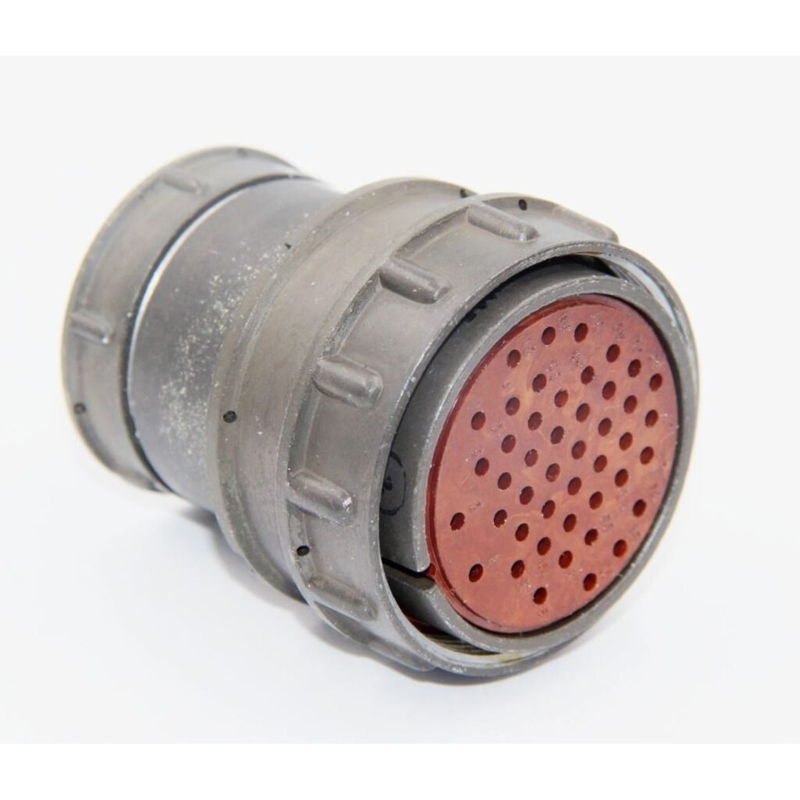

2РМД42КПЭ45Г5В1Л
Разъем 2РМД42КПЭ45Г5В1Л — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для внутреннего объемного монтажа. Он используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.
Основные характеристики:
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 42.
Вид корпуса : Кабельный.
Вид патрубка : Прямой.
Вид гайки патрубка : Для экранированного кабеля.
Количество контактов : 45.
Часть соединителя : розетка (Г).
Обозначение сочетания контактов : 5.
Покрытие контактов : Серебро (В).
Теплостойкость : 1 (до 100°С).
Левая розетка : Только для проходных вилок, но в данном случае не указано.
Применение:
Разъемы 2РМД42КПЭ45Г5В1Л используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они могут работать с экранированными или неэкранированными кабелями, при этом меняется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов осуществляется методом пайки.
Технические параметры:
Максимальная токовая нагрузка на одиночный контакт : Не более 5 А.
Сопротивление контактов : Не более 0,0025 Ом для контактов диаметром 1,5 мм.
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.
Описание и технические характеристики соединителя 2РМД42КПЭ45Г5В1Л
Соединитель 2РМД42КПЭ45Г5В1Л представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для соединения длинных электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Структура условного обозначения:
2РМД : Тип соединителя.
42 : Типоразмер.
К : Вид корпуса — кабельный.
П : Вид патрубка — прямой.
Э : Вид гайки патрубка — для экранированного кабеля.
45 : Количество контактов.
Г : Часть соединителя — розетка.
5 : Обозначение сочетания контактов — все контакты ? 1,5 мм.
В : Покрытие контактов — серебро.
1 : Максимально допустимая температура окружающей среды — 100°С.
Л : Левая розетка (только для проходных вилок).
Технические характеристики:
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с? (50 g).
Одиночные удары : Ускорение 5000 м/с? (500 g).
Многократные удары : Ускорение 1000 м/с? (100 g).
Линейные нагрузки : Ускорение 2000 м/с? (200 g).
Максимальное рабочее напряжение : Не более 560/700 В.
Максимальная токовая нагрузка на контакт : 5 А.
Сопротивление электрического контакта : Не более 2,5 мОм для контактов ? 1,5 мм.
Сопротивление изоляции : Не менее 5000 МОм.
Температура окружающей среды : От -60 до +100 °С.
Смена температур : От -60 до +150 °С.
Атмосферное рабочее пониженное давление : 133,32·10??? Па (10??? мм рт. ст.).
Минимальная наработка : 1000 часов при 500 сочленениях-расчленениях.
Минимальный срок сохраняемости : 15 лет.
Этот разъем используется для ручного соединения цепей с нагрузкой до 260 А и 700 В, в том числе в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
