Соединитель 2РМД45БПН50Г8В1 — это цилиндрический низкочастотный негерметичный соединитель, который используется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он предназначен для соединения и разъединения электрических цепей.

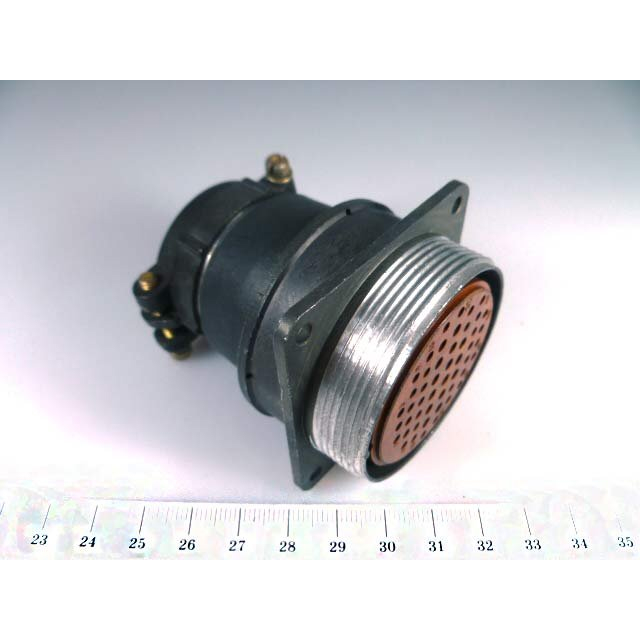

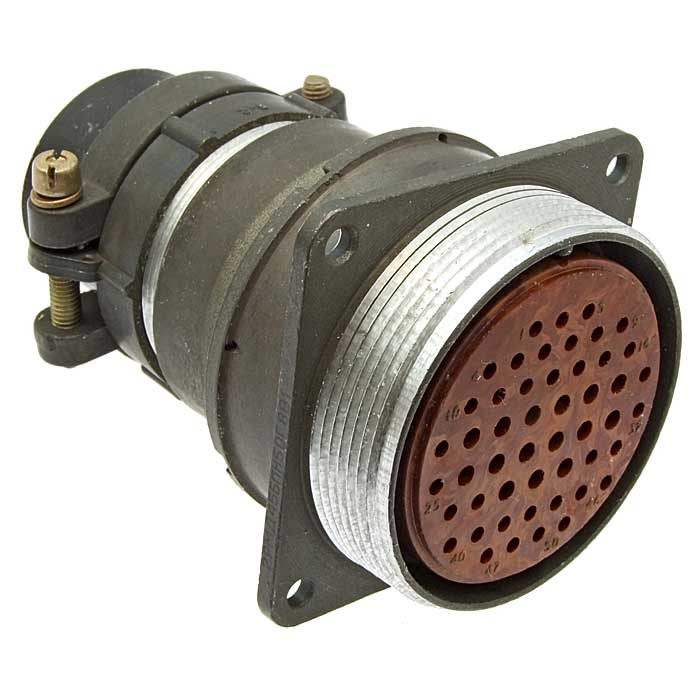

Этот соединитель состоит из двух частей: вилки и розетки, которые могут быть блочными (приборными) или кабельными. 2РМД45БПН50Г8В1 представляет собой блочную розетку с прямым патрубком и гайкой для неэкранированного кабеля.

Расшифровка условного обозначения :

• 2РМД – тип соединителя.

• 45 – условный размер корпуса (диаметр посадочного отверстия 45 мм ).

• Б – вид корпуса: блочный (приборный).

• П – вид патрубка: прямой.

• Н – вид гайки патрубка: для неэкранированного кабеля.

• 50 – количество контактов (диаметр контактов 1 мм ).

• Г – часть соединителя: розетка.

• 8 – обозначение сочетания контактов.

• В – покрытие контактов: серебро.

• 1 – теплостойкость 100°С.

Технические характеристики и параметры :

• Максимальное рабочее напряжение: 560 В или 700 В (в зависимости от типономинала).

• Сопротивление изоляции: не менее 1000 МОм.

• Количество сочленений-расчленений: 500.

• Интервал рабочих температур: от -60 до +100°С.

• Минимальная наработка: 1000 часов во всех режимах и условиях, допускаемых ТУ, или 100000 часов в облегчённом режиме.

• Срок сохраняемости: 25 лет.

• Гарантийный срок хранения: 15 лет со дня изготовления.

Соединители 2РМД предназначены для внутреннего монтажа в климатическом исполнении УХЛ. Они используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Ответные части для розетки 2РМД45БПН50Г8В1 :

• вилка 2РМД45К50Ш8А1

• вилка 2РМД45К50Ш8В1

• вилка 2РМД45КПН50Ш8А1

• вилка 2РМД45КПН50Ш8В1

• вилка 2РМД45КПЭ50Ш8А1

• вилка 2РМД45КПЭ50Ш8В1

• вилка 2РМД45КУН50Ш8А1

• вилка 2РМД45КУН50Ш8В1

• вилка 2РМД45КУЭ50Ш8А1

• вилка 2РМД45КУЭ50Ш8В1
