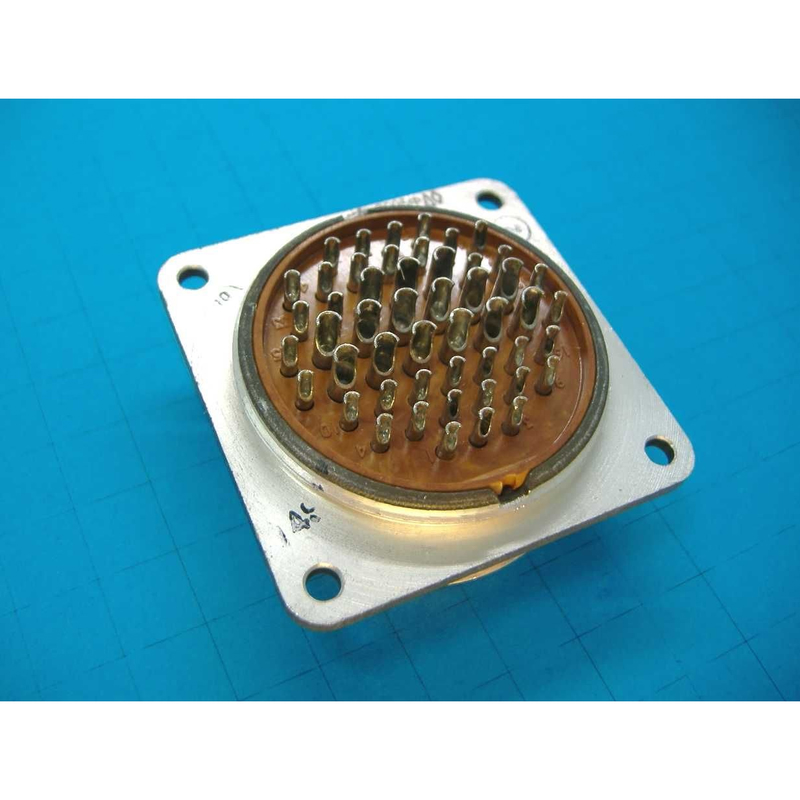

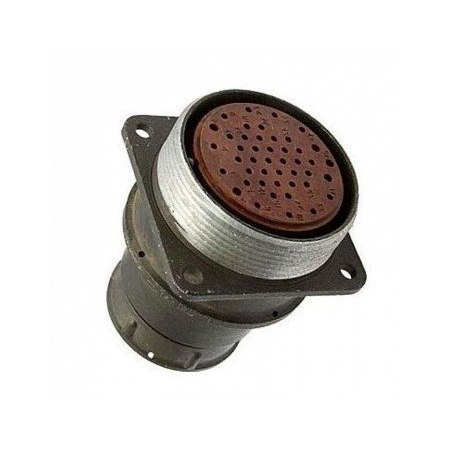

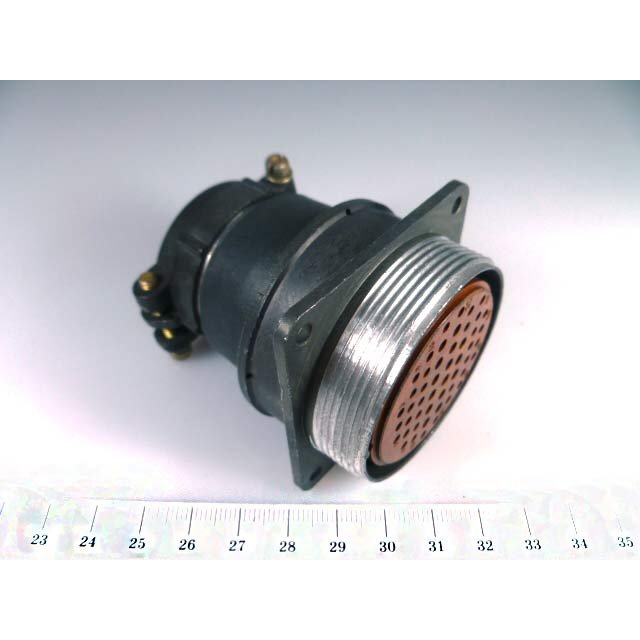

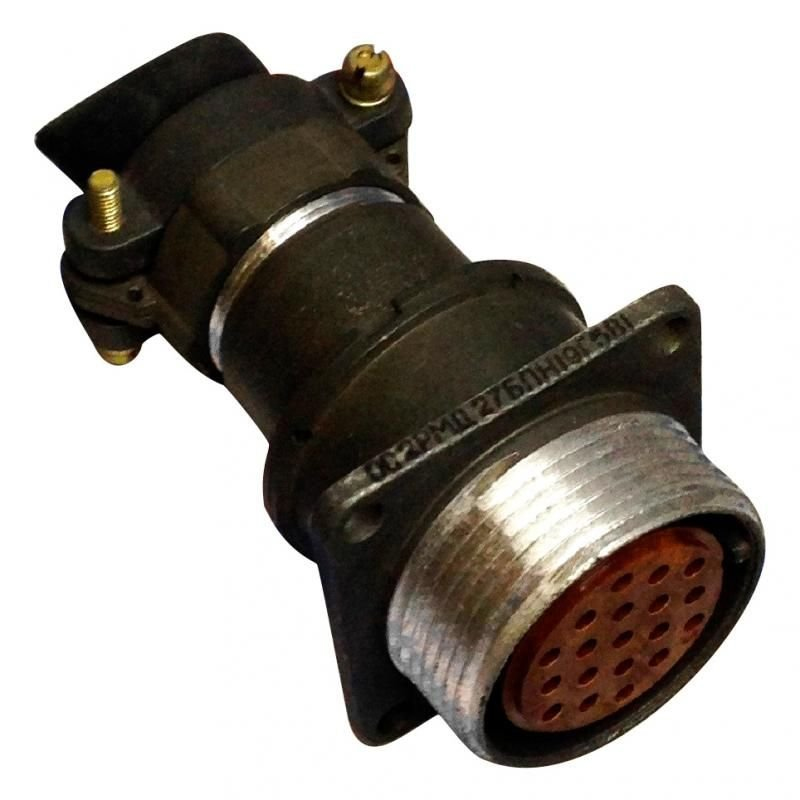

2РМД45БПН50Г8В1 Розетка блочная

Разъём2РМД45БПН50Г8В1 — это цилиндрический низкочастотный электрический соединитель серии2РМД , выполненный в видеблочной розетки , предназначенной для внутреннего объемного монтажа на блок (панель) аппаратуры.

Расшифровка обозначения

• 2РМД — серия низкочастотных цилиндрических разъёмов, тропико‑ и климатоустойчивых.

• 45 — условный размер корпуса (диаметр около 45 мм).

• Б — тип корпуса «блочный» (разъём монтируется на блок / панель).

• П — прямой патрубок (линия кабеля идёт под прямым углом к корпусу).

• Н — гайка патрубка длянеэкранированного кабеля.

• 50 — количество контактов в розетке.

• Г — указывает, что изделие являетсярозеткой (гнездо), а не вилкой.

• 8 — обозначение сочетания контактов: в одном корпусе используются контакты диаметром1 мм и 1,5 мм (или 1,5 мм и 2 мм, в зависимости от партии).

• В1 —покрытие контактов серебром , вариант исполнения по климатическому коду / серии.

Основные технические параметры

• Назначение : работа в цепях постоянного и переменного тока с частотой до3 МГц.

• Рабочее напряжение : до560 В (переменного или постоянного тока).

• Максимальное напряжение : до700 В (кратковременно).

• Суммарная токовая нагрузка : до260 А (суммарно по всем контактам, без перегрева корпуса).

• Сопротивление контактов : порядка5 мОм (точное значение зависит от партии и условий эксплуатации).

• Рабочий диапазон температур : примерноот –60 до +100 °С , что соответствует тропико‑ и климатоустойчивому исполнению.

• Выдерживаемое сопротивление изоляции : не менее1000 МОм при стандартных условиях.

• Механическая долговечность : до500 сочленений‑расчленений без потери электрических характеристик.

• Наработка и срок хранения : минимальная наработка порядка5000 ч , срок сохраняемости до25 лет при хранении.

Особенности конструкции и применения

• Корпус выполнен изметалла , что обеспечивает хорошую механическую прочность и экранирование.
