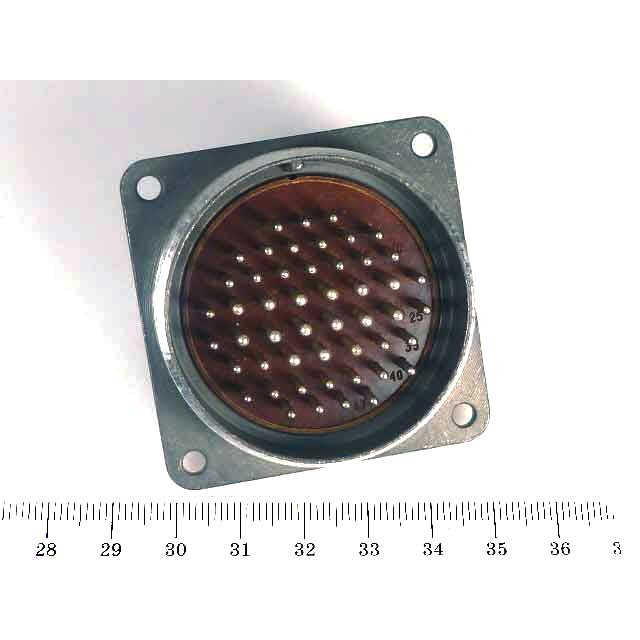

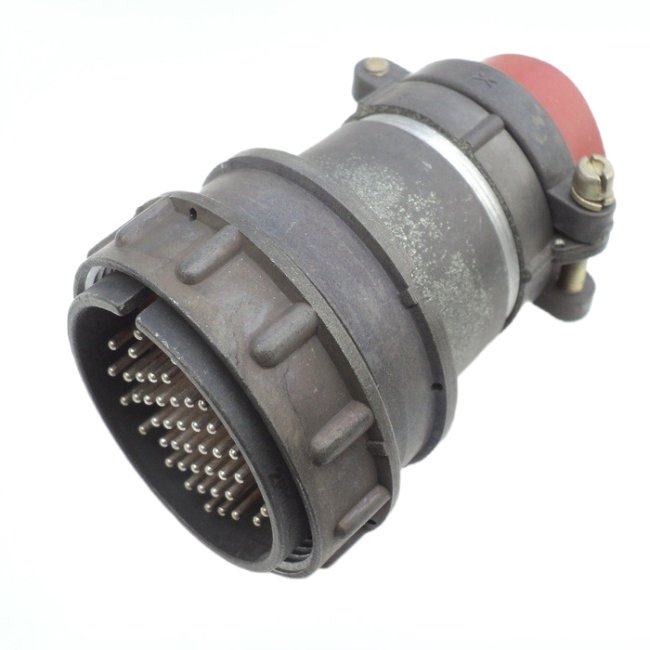

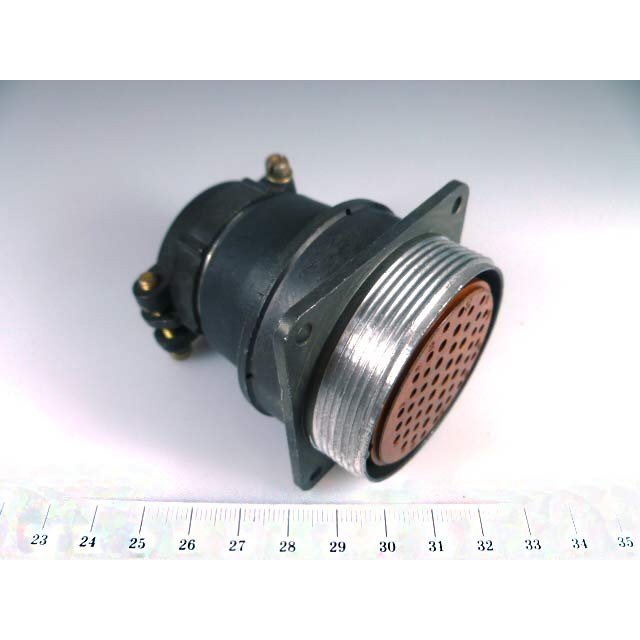

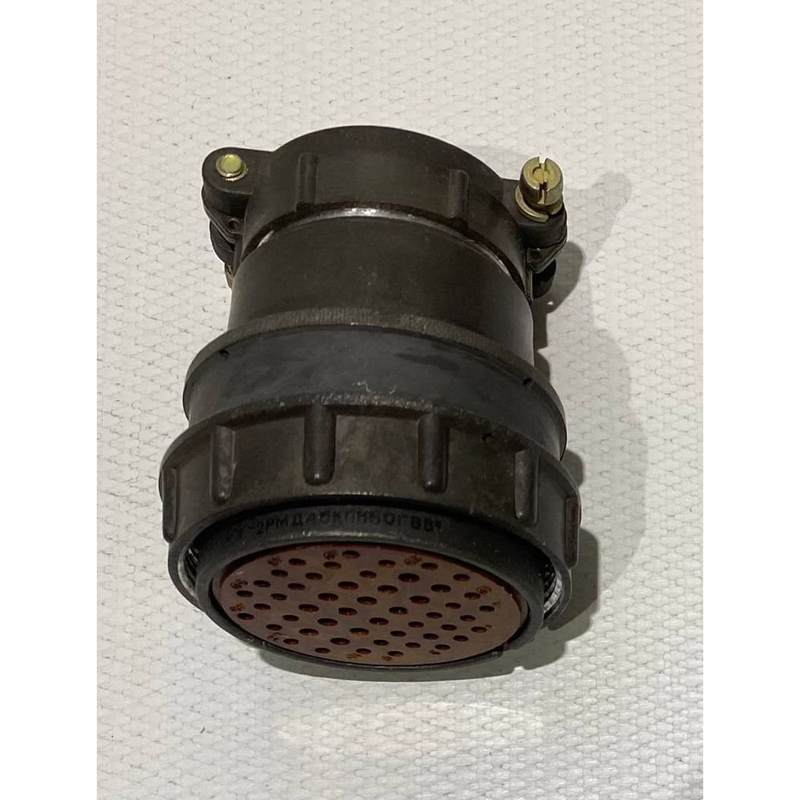

Разъём 2РМД45БПН50Ш8В1 (Э) относится к серии низкочастотных цилиндрических электрических соединителей 2РМД , предназначенных для соединения длинных электрических цепей в радиоэлектронной аппаратуре и устройствах общего назначения. Это вилка (часть Ш) с блочным (приборным) корпусом и неразъёмным резьбовым сочленением.

Расшифровка обозначения

• 2РМД – серия низкочастотных цилиндрических соединителей общего назначения без герметизации.

• 45 – номинальный диаметр корпуса посадочного отверстия (около 45 мм).

• Б – корпус блочный (приборный), без левой резьбы, предназначен для монтажа в приборный корпус.

• П – прямой патрубок кабельного выхода.

• Н – патрубок для подключения неэкранированного кабеля .

• 50 – общее количество контактов в разъёме.

• Ш – вилка (штепсельная часть).

• 8 – сочетание контактов (схема коммутации и распределение токовых и сигнальных цепей по гнёздам).

• В1 (В) – покрытие контактов серебром , теплостойкость до 100 °С .

• (Э) – в ряде источников обозначает исполнение или модификацию (например, для конкретного поставщика или климатического варианта), но обычно не меняет базовой конструкции серии 2РМД.

Электрические и эксплуатационные параметры

Типично для 2РМД‑серии с 50 контактами:

• Максимальное рабочее напряжение порядка 560 В постоянного или переменного тока с частотой до нескольких МГц.

• Сопротивление изоляции не менее 500–1000 МОм (в разных источниках указывают от 1000 до 5000 МОм), обеспечивая высокую надёжность изоляции.

• Электрическая прочность изоляции при 560 В достигает около 1850 В (амплитуда), что соответствует требованиям ГОСТ‑ов на низкочастотные соединители.

По условиям эксплуатации:

• Диапазон рабочих температур примерно от −60 до +100 °С для стандартного исполнения с серебряным покрытием.

• Смена температур может доходить до диапазона −60…+180 °С , что делает соединитель пригодным для работы в условиях перепадов температур.

• Разъём рассчитан на многократное сочленение – не менее 500 циклов соединения‑разъединения, а также имеет значительный ресурс наработки (тысячи часов).

Область применения

2РМД45БПН50Ш8В1 (Э) применяется в:

• внутреннем объёмном монтаже радиоэлектронной и радиотехнической аппаратуры;

• системах управления, питания и сигналов, где требуется многоконтактное низкочастотное соединение с относительно высоким током и напряжением;

• приборах и блоках, работающих в всеклиматическом или широком температурном диапазоне (исполнение «В»).

Мы можем дополнительно разобрать типовую схему сочетания «8» и распределение контактов (например, сколько токовых, управляемых и экранов в таком разъёме).
