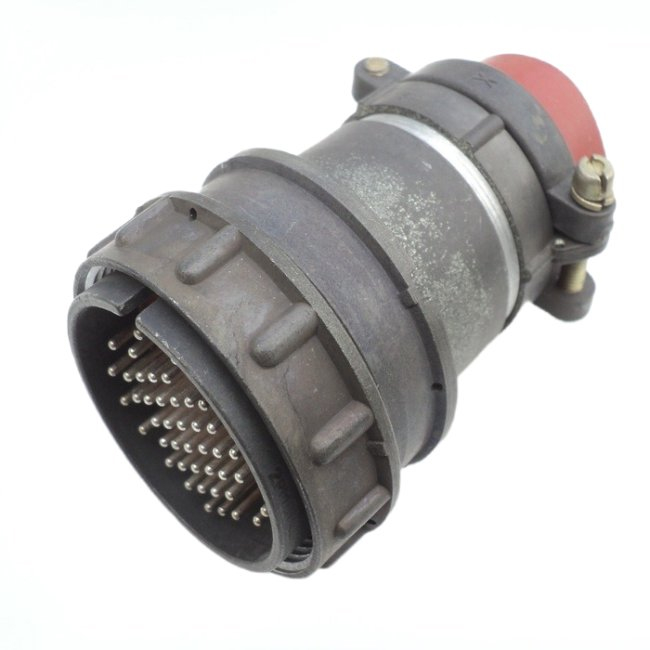

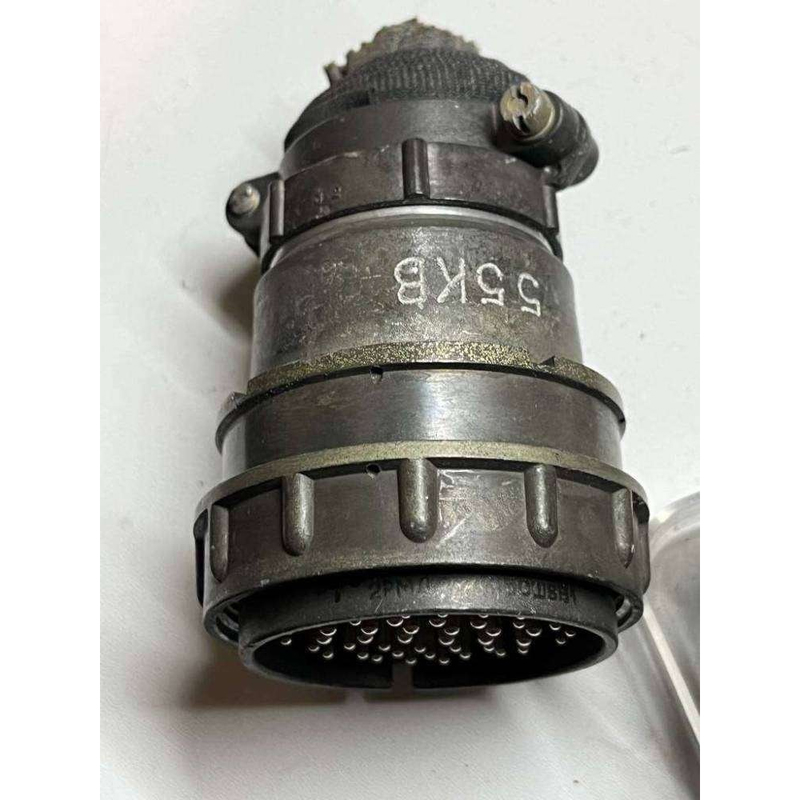

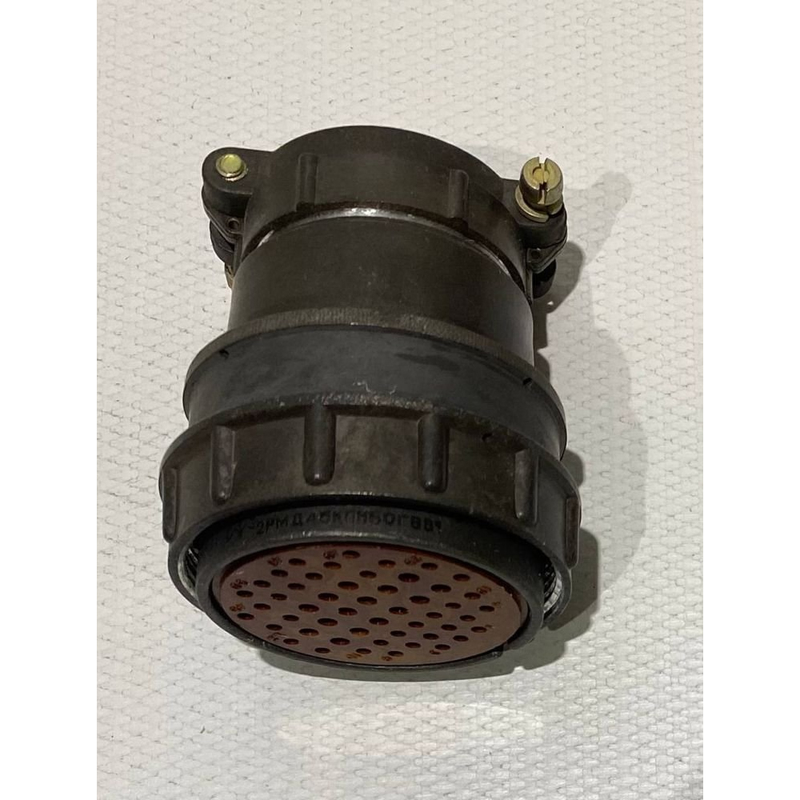

Соединитель 2РМД45КПН50Г8 является частью серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для объемного монтажа с резьбовой фиксацией. Он используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В, в зависимости от типономинала.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 45.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : розетка.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение:

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они состоят из двух частей: розетки и вилки, которые могут быть как кабельными, так и блочными (приборными).

Технические параметры:

• Максимальное рабочее напряжение : 560 или 700 В.

• Максимальная рабочая частота : 3 МГц.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +100°C.

• Гарантийная наработка : 1000 часов во всех режимах и 100000 часов в облегчённом режиме.

Эти соединители имеют гарантийный срок хранения 15 лет и могут выдерживать различные механические нагрузки, включая вибрации и удары.

Соединитель2РМД45КПН50Г8 относится к серии цилиндрических низкочастотных разъемов, предназначенных для соединения и разъединения электрических цепей. Он имеет кабельный корпус и используется в радиоэлектронной аппаратуре. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 45 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 50.

• Часть соединителя : розетка (Г).

• Обозначение сочетания контактов : 8 — ?1,5 мм, ?2 мм.

• Покрытие контактов : В зависимости от модели может быть серебряным (В) или золотым (А).

Технические характеристики

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка на контакт :

  • ?1,5 мм: до 5 А.

  • ?2,0 мм: до 7,5 А.

• Сопротивление электрического контакта :

  • ?1,5 мм: не более 2,5 мОм.

  • ?2,0 мм: не более 1,6 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температура окружающей среды : От -60 до +100 °С.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Эти соединители используются в различных узлах и блоках радиоэлектронной аппаратуры для обеспечения надежного и долговечного соединения электрических цепей.
