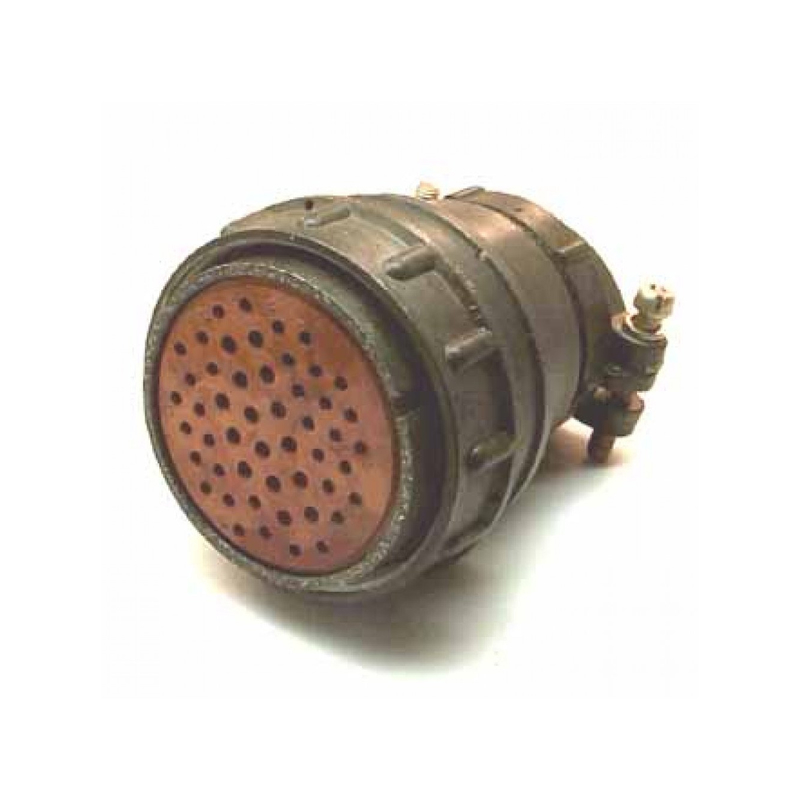

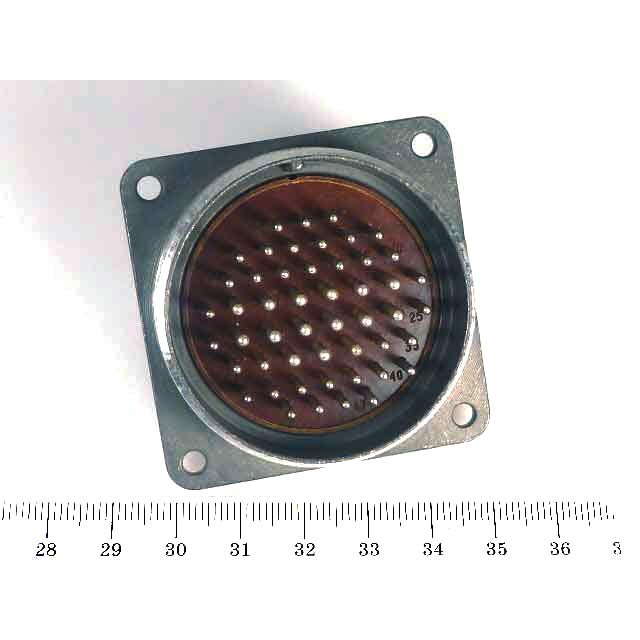

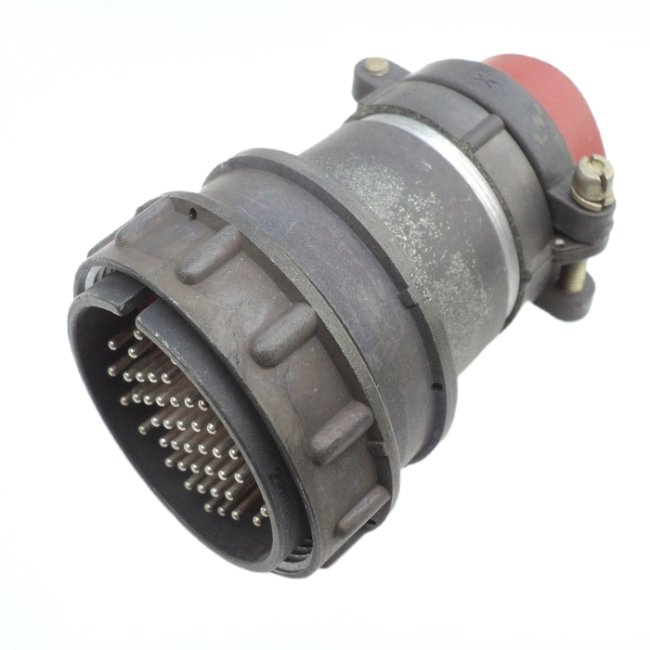

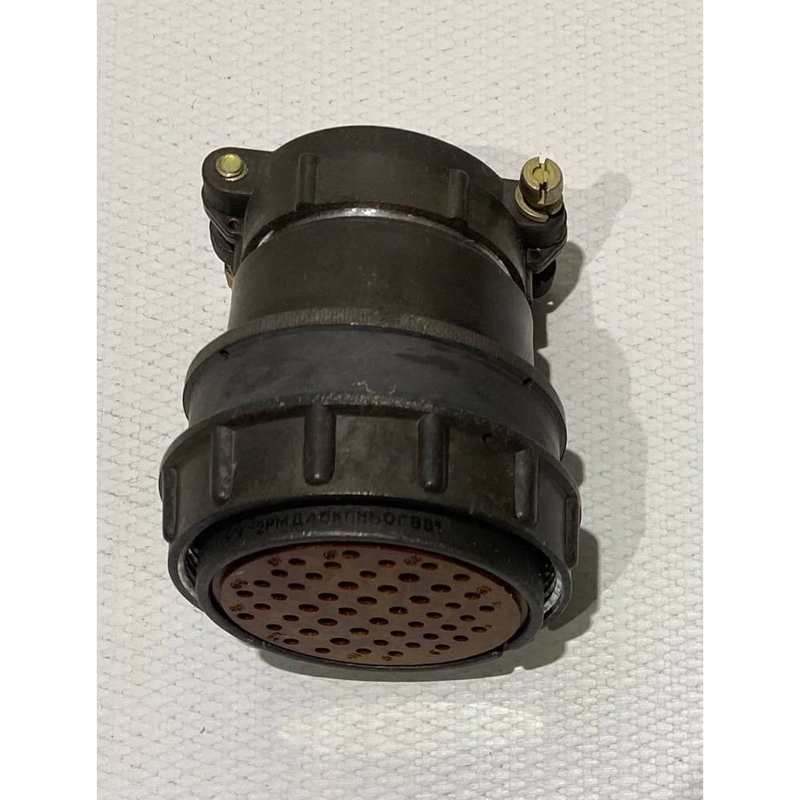

Разъем 2РМД45КПН50Г8В1 «ОС» — это низкочастотный цилиндрический кабельный соединитель отечественного производства, применяемый для коммутации электрических цепей постоянного и переменного тока (частотой до 3 МГц) в условиях повышенных механических и климатических воздействий.

Основныеdesignation и конструкция

• Тип соединителя — 2РМД, серия низкочастотных цилиндрических разъемов с резьбовой фиксацией и одношпоночной поляризацией корпусов.

• Условный размер корпуса — 45, диаметр посадочного отверстия порядка 45 мм.

• Корпус — кабельный (обозначение К ), предназначен для монтажа на кабеле.

• Патрубок — прямой (П ), без изгиба, что удобно для ввода кабеля в панель или блок.

• Гайка патрубка — для неэкранированного кабеля (Н ), тип крепления ориентирован на кабели без общего экрана.

Контакты и покрытие

• Количество контактов — 50 (максимальный состав для данного типоразмера).

• Сочетание контактов — 8, то есть комбинация контактных диаметров 1,5 и 2 мм в заданном нормали.

• Часть соединителя —Г — розетка (гнездо), предназначенная для подключения кабельной части.

• Покрытие контактов — серебро (В ), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

Условия эксплуатации и надежность

• Теплостойкость — до +100 °C, что позволяет работать в условиях повышенных температур.

• Рабочий диапазон температур для близких модификаций (2РМДТ) — примерно от −60 до +100 °C, что говорит о широком климатическом диапазоне применения.

• Вибрация и удары — конструкция рассчитана на воздействие синусоидальной вибрации с ускорением порядка 490 м/с² (≈50 g) и механических ударов, типичных для бортового и промышленного оборудования.

• Срок службы и сохраняемость — количество сочленений/расчленений порядка 500 циклов, а срок сохраняемости — десятки лет, что характерно для «ОС»‑приёмки и ответственных изделий.

Применение

Разъем 2РМД45КПН50Г8В1 «ОС» обычно используется в бортовых, промышленных и специальных объектах, где требуется надежная многоконтактная кабельная коммутация с хорошей влаго‑ и пылезащитой, устойчивостью к вибрациям и широкому диапазону температур. Маркировка «ОС» указывает на особую систему приёмки (ОТК/ВП/ОСМ/ОС), ориентированную на повышенные требования к стабильности параметров и контролю качества.
