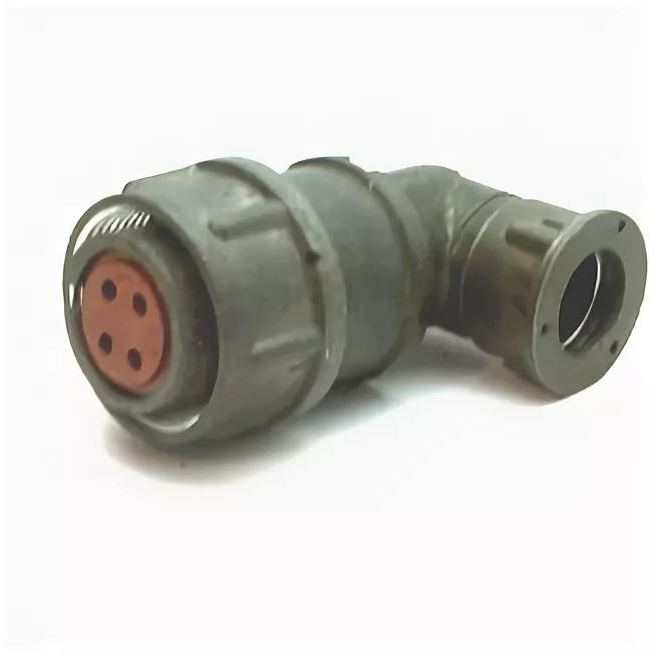

Соединитель 2РМДТ18КУЭ4Ш5В1В — это цилиндрический кабельный разъем серии 2РМДТ, предназначенный для работы в электрических цепях постоянного и переменного тока в низкочастотном диапазоне.

Общее описание и конструкция

• Разъем относится к серии 2РМДТ, имеет кабельный корпус (индекс «К») и угловой (правый) патрубок для подвода кабеля («У»).

• Назначение — коммутация сигнальных и силовых цепей в условиях промышленной и специальной аппаратуры, включая всеклиматическое исполнение («В»).

Количество контактов и габариты

• Вилка 2РМДТ18КУЭ4Ш5В1В имеет 4 контакта с диаметром около 1–1,5 мм, что типично для контактных групп таких соединителей.

• Условный размер корпуса разъема — 18, что определяет габариты и посадочный диаметр посадочного отверстия (порядка 18 мм).

Электрические характеристики

• Максимальное рабочее напряжение для данной серии обычно находится в диапазоне 560–700 В постоянного или амплитудного переменного тока, разъем рассчитан на применение в низкочастотных цепях.

• Токовая нагрузка на один контакт может достигать примерно 10–15 А, суммарная нагрузка на соединитель — до порядка 50 А в зависимости от условий охлаждения и длительности работы.

Климатические и эксплуатационные параметры

• Интервал рабочих температур окружающей среды — примерно от ‑60 до +100 °C, что позволяет использовать разъем в широком спектре климатических условий.

• Характеристики включают высокое сопротивление изоляции (единицы ГОм), значительное число сочленений–расчленений (порядка 500 циклов) и длительный срок сохраняемости (до 15–25 лет при соблюдении условий хранения).

Мы можем подробнее разобрать маркировку (что означают буквы и цифры в обозначении 2РМДТ18КУЭ4Ш5В1В) и привести типовые схемы подключения.
