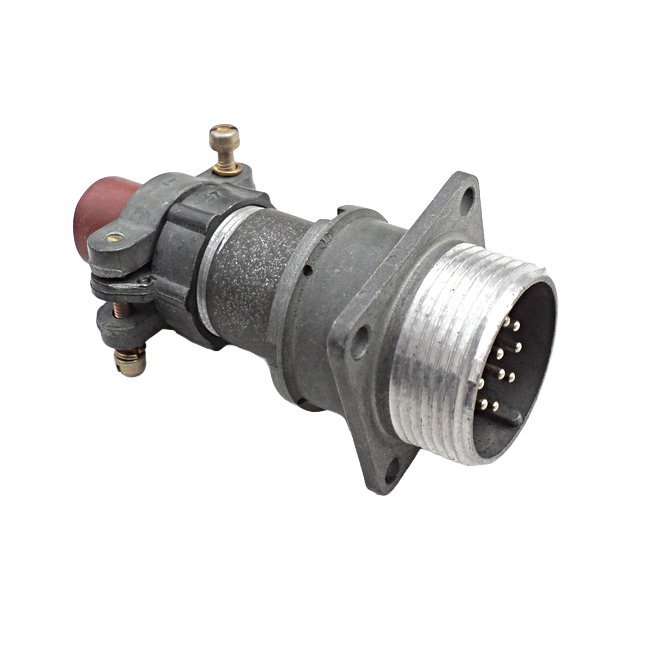

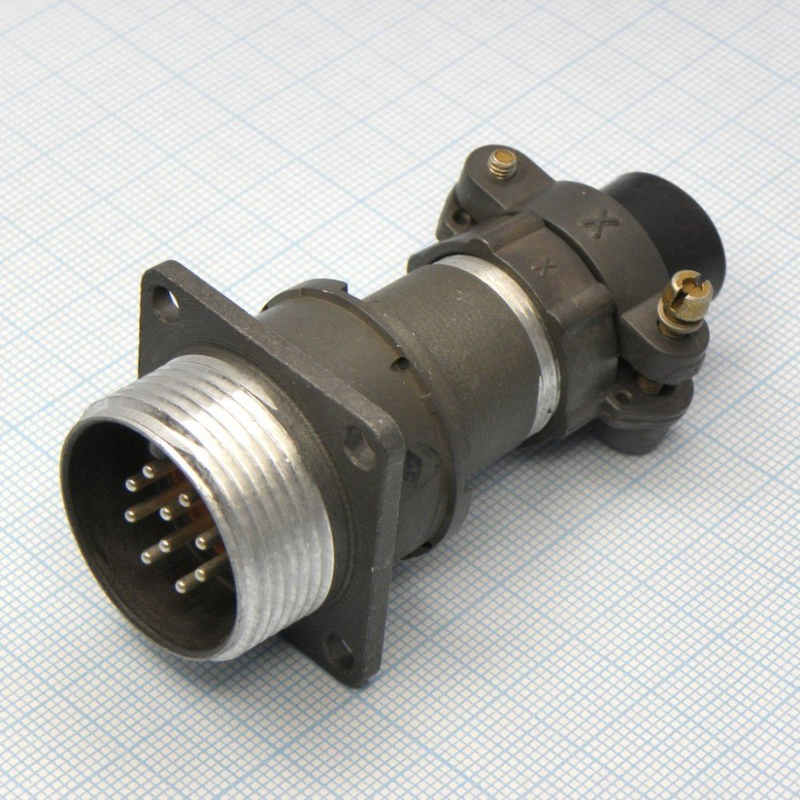

2РМДТ24БПН10ШВ1В — это низкочастотный цилиндрический электрический разъём серии 2РМДТ для соединения и разъединения цепей постоянного и переменного тока, рассчитанный на работу до сотен вольт и десятков ампер на соединитель.

Расшифровка маркировки

• 2РМДТ — серия низкочастотных цилиндрических негерметичных тропикоустойчивых соединителей с резьбовой фиксацией.

• 24 — условный размер корпуса (посадочный диаметр около 24 мм).

• Б — блочный (приборный) корпус, монтаж на панель/шасси.

• П — прямой патрубок (для ввода кабеля, если он предусмотрен конструкцией).

• Н —, как правило, указывает на нормальное (не герметичное) исполнение.

• 10 — количество контактов: 10 штыревых/гнездовых контактов.

• Ш — вилка (штыревой соединитель).

• В — серебряное покрытие контактов.

• 1 — теплостойкость до 100 °C.

• В (последняя) — всеклиматическое исполнение.

Основные электрические параметры

Для 10‑контактных соединителей серии 2РМ/2РМД/2РМДТ данного типоразмера используются одинаковые токовые и напряженческие нормы: +3

• Рабочее напряжение: до 560 В (переменный или постоянный ток, в зависимости от группы).

• Максимальный ток на один контакт: до 10 А.

• Максимальная суммарная токовая нагрузка на разъём: порядка 80–83 А.

• Сопротивление контакта: не более 0,005 Ом.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Ёмкость между контактами: до 6 пФ.​

Механические и климатические характеристики

• Рабочая температура окружающей среды: от −60 °C до +100 °C. +3

• Теплостойкость: 100 °C (индекс «1» в маркировке).

• Климатическое исполнение: всеклиматическое, тропикоустойчивое.

• Тип фиксации: резьбовое соединение муфтой.

• Минимальная наработка: около 1000–5000 ч (в зависимости от конкретного исполнения серии).

• Количество циклов сочленение/расчленение: порядка 500.
