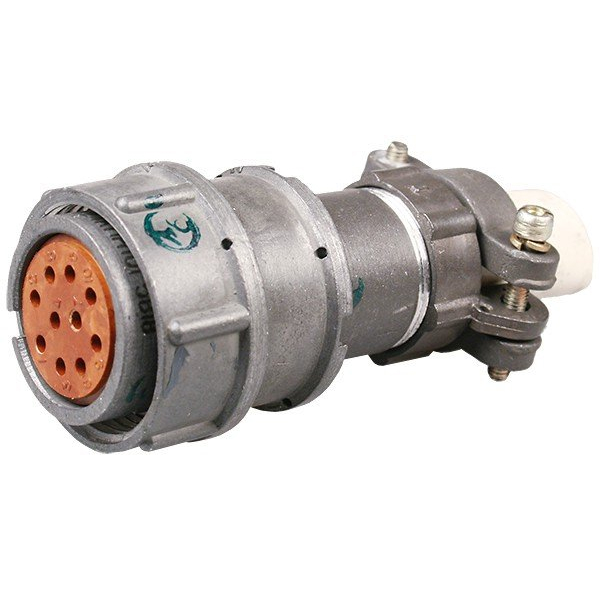

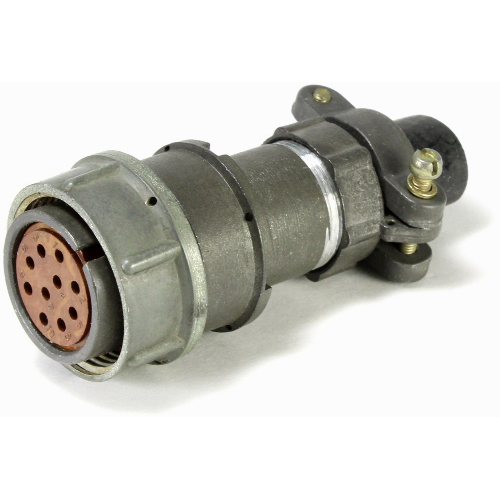

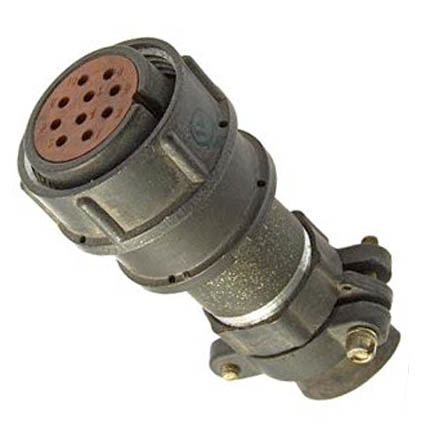

2РМД24КПН10Г5В1 — это цилиндрический низкочастотный негерметичный соединитель, используемый для соединения электрических цепей в радиоэлектронной аппаратуре. Он предназначен для объёмного монтажа.

Основные параметры разъема 2РМД24КПН10Г5В1 розетки кабельные :

• Условный размер соединителя - 24

• Вид корпуса - К (кабельный)

• Вид патрубка - П (прямой)

• Вид гайки патрубка - Н (для неэкранированного кабеля)

• Номер сочетания контактов - 5

• Количество контактов - 10

• Диаметр контактов - 1,5мм

• Максимальная токовая нагрузка на контакт - 10А

• Максимальная токовая нагрузка суммарная на соединитель - 83А

• Максимальное рабочее напряжение постоянного тока или амплитудное значение напряжение переменного тока - от 560В до 700В

• Сопротивление контактов - не более 2,5 мОм

• Минимальная наработка - не менее 1000 ч

• Число сочленений-расчленений - 500раз

• Миним.срок сохраняемости - не менее 15 лет

Технические характеристики :

• Соединители 2РМД24КПН10Г5В1 обеспечивают пылезащищенность контактов и мест подсоединения проводов к контактам в сочлененном состоянии.

• Сопротивление изоляции – не менее 5000 МОм.

• Контакты имеют серебряное покрытие.

• Выдерживает максимальное рабочее напряжение до 560 В или 700 В.

• Диапазон рабочих температур: от -60 до +100°С.

• Минимальная наработка составляет 5000 часов.

• Число сочленений-расчленений – 500.

• Гамма-процентный срок сохраняемости, при ? = 99,5% - 15 лет.

Условия эксплуатации :

• Синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с2.

• Акустический шум в диапазоне частот от 50 Гц до 10 000 Гц при уровне звукового давления 170 дБ.

• Механический удар многократного действия с пиковым ударным ускорением 1000 м/с2 и длительностью действия от 1 мс до 3 мс.

• Механический удар одиночного действия с пиковым ударным ускорением 5000 м/с2 и длительностью действия от 0,1 мс до 2 мс.

• Линейное ускорение изделий – 2000 м/с2.

При выборе ответной части разъема следует учитывать, что кабельную розетку нельзя соединить с кабельной вилкой, и блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.
