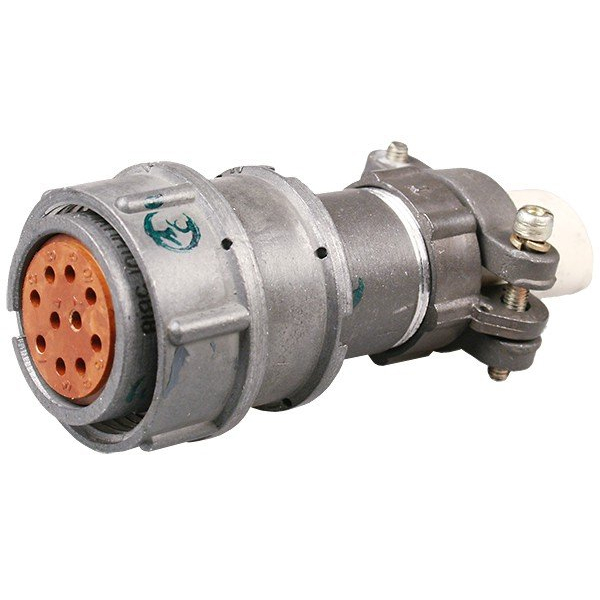

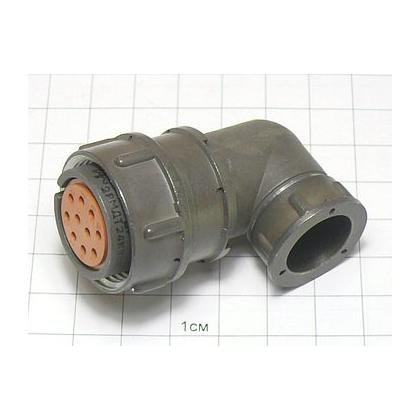

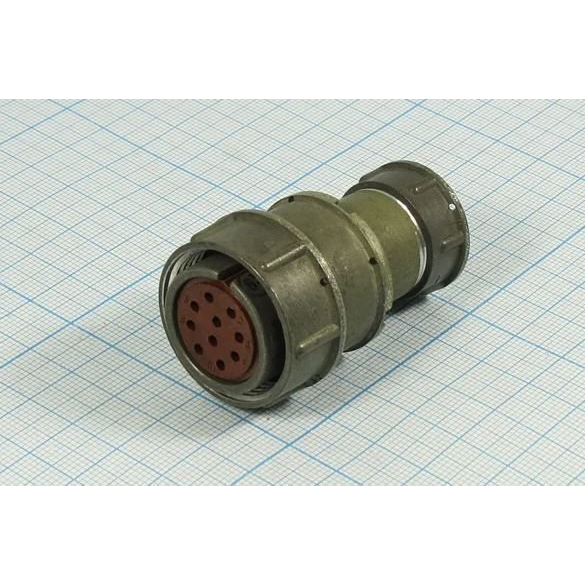

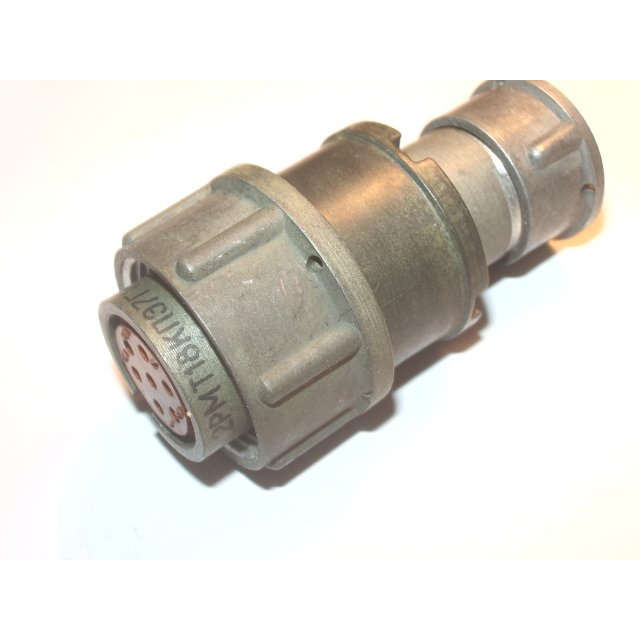

Разъем 2РМДТ24КУЭ10Г5В1В «5» — это тропико‑ и всеклиматический цилиндрический низкочастотный соединитель серии 2РМДТ, выполненный по приемке «5» по техническим условиям ГЕ0.364.126ТУ.

Разъем предназначен для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц при рабочем напряжении до 560–700 В в зависимости от типономинала.
Используется во внутреннем монтаже узлов и блоков радиоэлектронной аппаратуры общего и специального назначения, включая условия повышенной влажности и температурных перепадов.

• 2РМДТ — тип соединителя: цилиндрический негерметичный тропикоустойчивый с резьбовой фиксацией.

• 24 — условный размер корпуса.

• К — корпус кабельный, т.е. устанавливается на кабель.

• У — угловой патрубок (в отличие от прямого П).

• Э — наличие экрана / гайки для экранированного кабеля.

• 10Г — 10 контактов, тип контактов по ГОСТ (обычно цилиндрические прямые).

• 5 — вид приёмки «5» по ГЕ0.364.126ТУ.

• В1В — всеклиматическое исполнение, теплостойкость 1 (до +100 °C), вариант В соединителя.

• Количество контактов: 10.

• Максимальное рабочее напряжение: до 560–700 В в зависимости от конкретного типономинала в серии.

• Максимальный ток на одиночный контакт: порядка 10 А, суммарный ток на весь разъем — до примерно 80–85 А при соответствующей нагрузке.

• Сопротивление контактов: не более 2,5 мОм на контакт.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Емкость между соседними контактами: не более 6 пФ.

• Рабочий диапазон температур: от −60 до +100 °C.

• Исполнение тропико‑ и всеклиматическое: допускается повышенная влажность до 98% при +40 °C, работа при пониженном атмосферном давлении порядка 10⁻¹² мм рт.ст.

• Механическая прочность: выдерживает вибрации в широком диапазоне частот при ускорениях до 100 м/с² (≈10 g), количество сочленений‑расчленений до 500 циклов.

• Наработка и хранение: минимальная наработка 1000 часов, срок сохраняемости до 15 лет.
