2РМДТ24КУЭ10Г5В1В — это цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией сочлененного положения. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении 560 или 700 В, в зависимости от типономинала. Используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

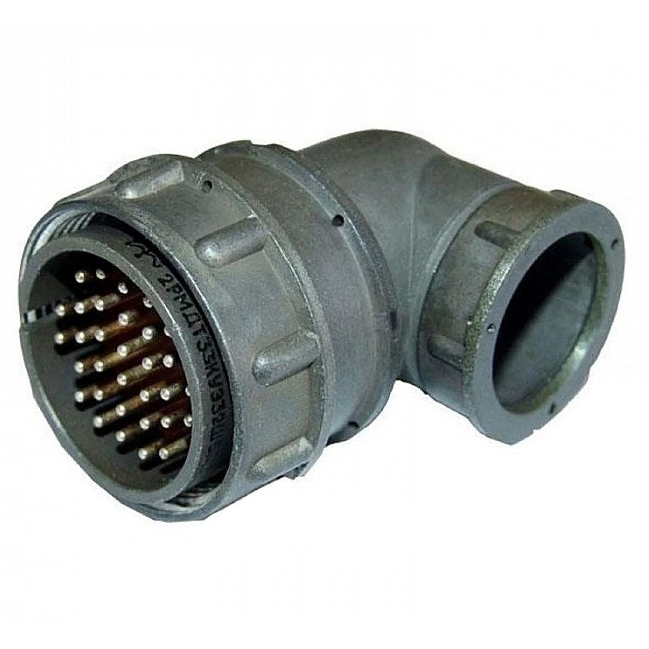

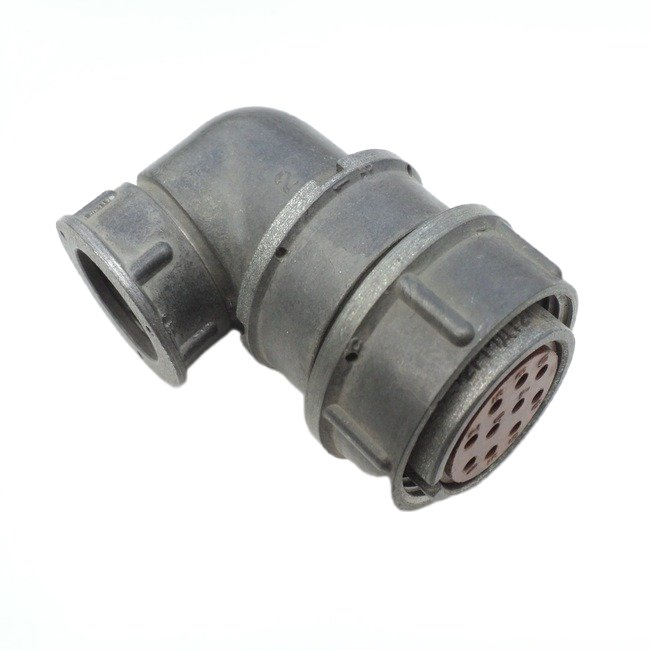

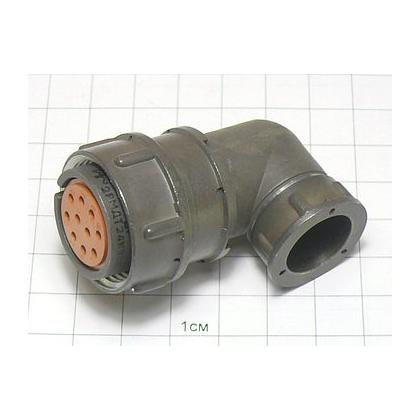

Этот соединитель состоит из двух частей: розетки и вилки. розетки и вилки могут быть как приборными, так и кабельными. 2РМДТ24КУЭ10Г5В1В представляет собой кабельную розетку с посеребренными контактами, угловым патрубком и гайкой для экранированного кабеля.

Технические характеристики :

• Тип соединителя: негерметичный, тропикоустойчивый

• Вид сочленения: резьбовое

• Покрытие контактов: серебро

• Способ монтажа: объемный, пайкой

• Материал корпуса: металл

• Материал изолятора: карболит

• Количество контактов: 10

• Сопротивление контактов: не более 0.005 Ом

• Сопротивление изолятора: не менее 1000 МОм

• Рабочая температура: от -60°C до +100°C

• Рабочее напряжение: 560 В

• Максимальное напряжение: не более 700 В

• Токовая нагрузка на одиночный контакт: от 5 до 32 A

• Максимальная токовая нагрузка общая: не более 83 А

• Емкость между контактами: не более 6 пФ

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм

• Выдерживает синусоидальную вибрацию в диапазоне частот 1...5000 Гц

• Вес: 44 г

Расшифровка условного обозначения 2РМДТ24КУЭ10Г5В1В :

• 2РМДТ – тип соединителя

• 24 – условный размер корпуса

• К – кабельный вид корпуса

• У – угловой вид патрубка

• Э – для экранированного кабеля

• 10 – количество контактов

• Г – розетка

• 5 – все контакты ? 1,5мм

• В – посеребренные контакты

• 1 – теплостойкость 100°С

• В – всеклиматическое исполнение
