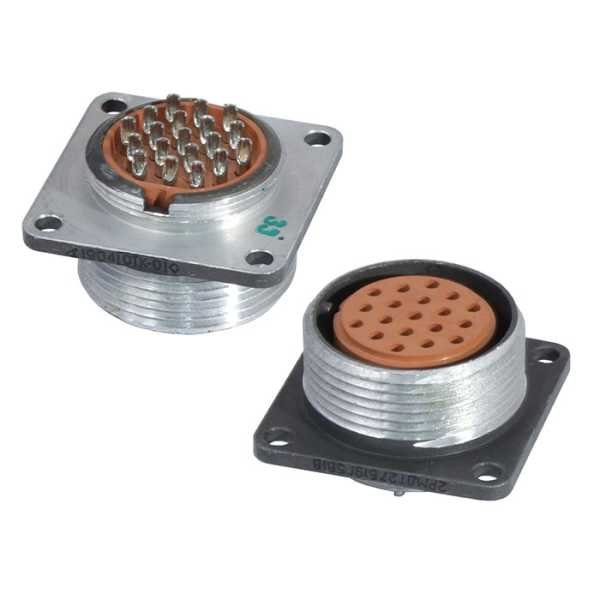

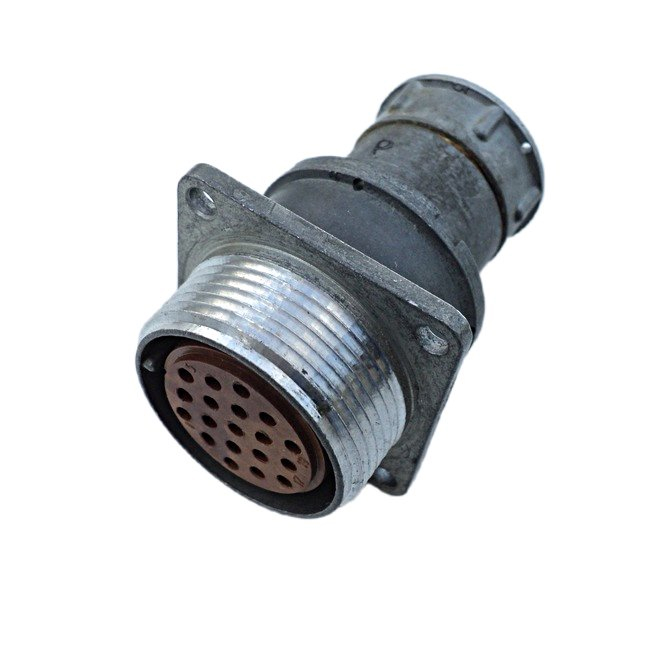

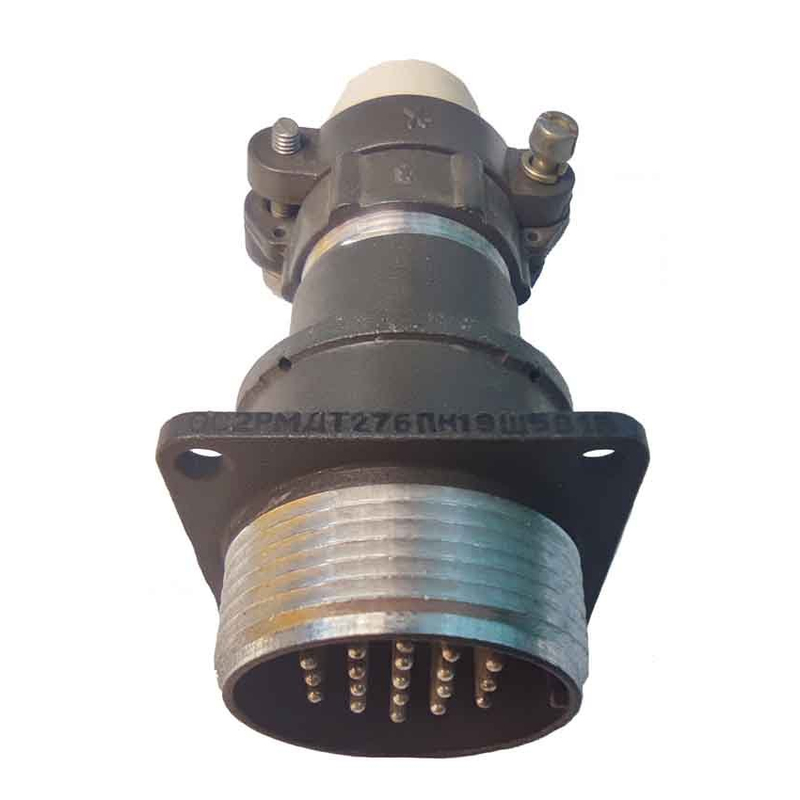

2РМДТ27Б19ШВ1В «5» — это цилиндрический многоштыревой приборный разъём серии 2РМДТ, используемый для соединения электрических цепей в аппаратуре общего и специального назначения.

• Тип: приборная вилка (панельный разъём) негерметичного исполнения.

• Серия: 2РМДТ, теплостойкое исполнение с допустимой рабочей температурой корпуса до 100 °C (контакты при этом допускают больший перегрев, см. ниже по температурному диапазону).

• Посадочный диаметр фланца: 27 мм, крепится на панель/шасси.

• Обозначение «Ш» — штыревые контакты (вилка), «В1В» — вариант конструктивного исполнения и покрытия.

• Кавычки «5» в названии обычно указывают на ключ/код ориентации (вариант поляризации) для обеспечения несовместимости с разъёмами такой же группы, но другого назначения. Это позволяет избежать ошибочного сочленения при наличии нескольких однотипных соединений.

• Количество контактов: 19.

• Диаметр контакта: 1,5 мм.

• Максимальный ток на один контакт: до 7 А.

• Суммарная токовая нагрузка на весь разъём: до 110 А.

• Рабочее (номинальное) напряжение переменного/постоянного тока: до 560 В.

• Переходное сопротивление одного контакта: не более 0,0025 Ом.

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

• Диапазон рабочих температур с учётом перегрева контактов: от −60 °C до +180 °C (это уже предельный климатический диапазон с перегревом током).

• Вибрация синусоидальная: диапазон частот 1…5000 Гц, ускорение до 490 м/с².

• Ускорение одиночного удара: до 5000 м/с², многократного удара: до 1000 м/с².

• Линейное ускорение: до 2000 м/с².

Такие параметры позволяют применять разъём в аппаратуре, подверженной вибрации и ударам (транспорт, техника, приборостроение).

• Корпус выполняется из теплостойкого диэлектрического материала с металлическими или комбинированными элементами крепления.

• Контакты извлекаемые: при необходимости их можно заменить с помощью специального инструмента (обжим/выпрессовка).

• Сечение подсоединяемого провода: до 1 мм².

• Присоединение проводов — обычно опрессовка или пайка в зависимости от конкретного исполнения контактов, у 2РМДТ чаще применяется опрессовка.

Для спаривания с 2РМДТ27Б19ШВ1В «5» используют розетку с ответным обозначением 2РМДТ27Б19Г5В1В (буква «Г» — гнездовые контакты).
Она имеет те же электрические и механические характеристики, обеспечивает герметичность цепи в месте контакта, но сама по себе также относится к негерметичному исполнению корпуса.
