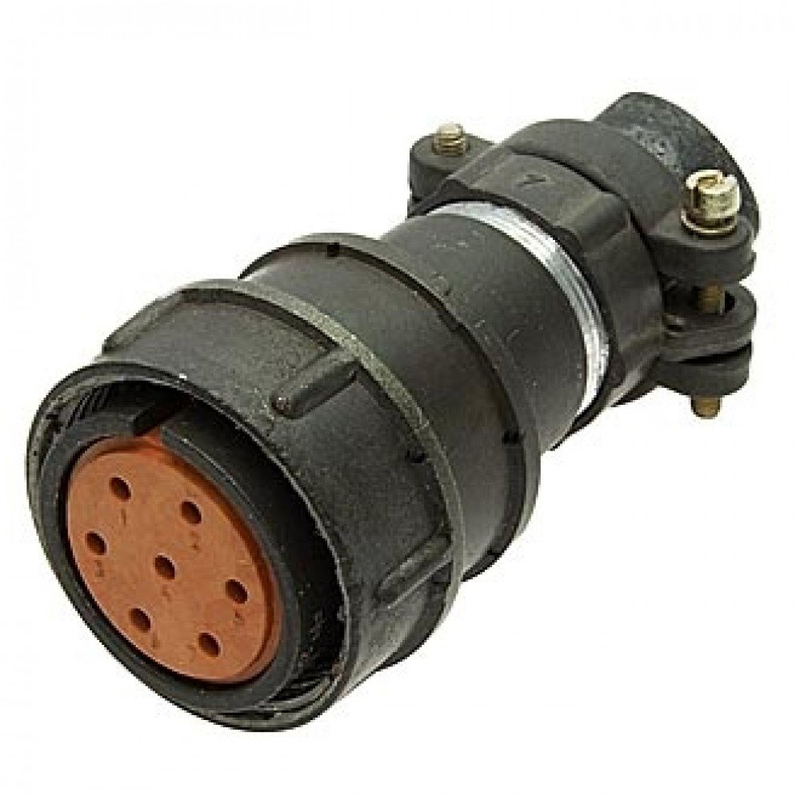

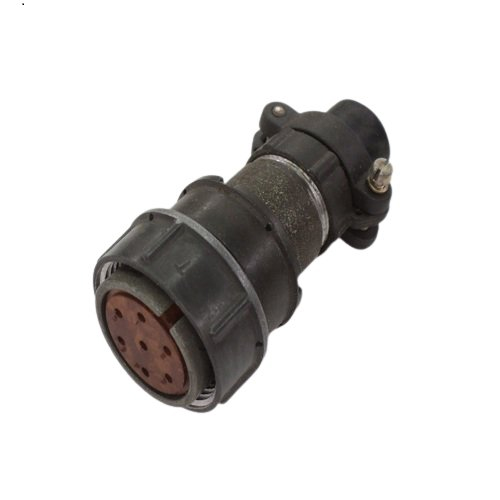

Разъем2РМДТ27БПН7Г5В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В (амплитудное значение). Рабочий ток на контакт может достигать 4-36 А.

Разъем состоит из двух частей: вилки и розетки. Конструктивно он включает корпус, изоляторы, гнезда (штыри), пружинное кольцо и другие компоненты. Соединение между частями разъема осуществляется резьбовым способом, а поляризация корпусов — одношпоночная.

Разъемы этого типа могут использоваться для монтажа экранированных или неэкранированных кабелей, с различными видами концевых гаек патрубка. Покрытие контактов может быть золотым или серебряным.

В 2012 году Элекон, вероятно, использовал или поставлял такие разъемы, но конкретных деталей об этом нет в предоставленных данных.

Основные характеристики:

• Конструктивное исполнение: Блочная (приборная) розетка с гнездовыми контактами.
• Количество контактов: 27.
• Тип соединения: Резьбовой.
• Электрические параметры:
  • Напряжение: до 700 В (амплитудное).
  • Рабочий ток на контакт: от 4 до 36 А (в зависимости от типоразмера контакта).
  • Рабочая частота: до 3 МГц.
• Климатическое исполнение: Тропикоустойчивый (негерметичный).
• Диапазон рабочих температур: От -60°C до +100°C.
• Механическая износостойкость: Не менее 500 циклов сочленения-расчленения.
• Вибрационные нагрузки: Устойчивость к вибрации с частотой до 5000 Гц и ускорением до 200 м/с² (20g).
• Ударные нагрузки: Устойчивость к многократным ударам до 75g и одиночным ударам до 150g.
• Повышенная влажность: Эксплуатация при относительной влажности до 98% при температуре +35°C.
• Пониженное атмосферное давление: Работоспособность при давлении до 5 мм рт. ст.
• Материал корпуса: Алюминиевый сплав.
• Покрытие контактов: Золото или серебро.

Применение:

Разъемы серии 2РМДТ и их модификации, включая 2РМДТ27БПН7Г5В1В, благодаря своим высоким эксплуатационным характеристикам и надежности, находят широкое применение в различных областях:

• Военная и оборонная техника: Авиационная, наземная (бронетехника, автомобильная), морская (судовое оборудование).
• Промышленное оборудование: Системы автоматизации, станки, производственные линии, робототехника.
• Радиоэлектронная аппаратура: Блоки управления, измерительная техника, средства связи.
• Транспорт: Железнодорожный транспорт, спецтехника, автомобильное оборудование.
• Энергетика: Распределительные щиты, системы контроля и защиты.
