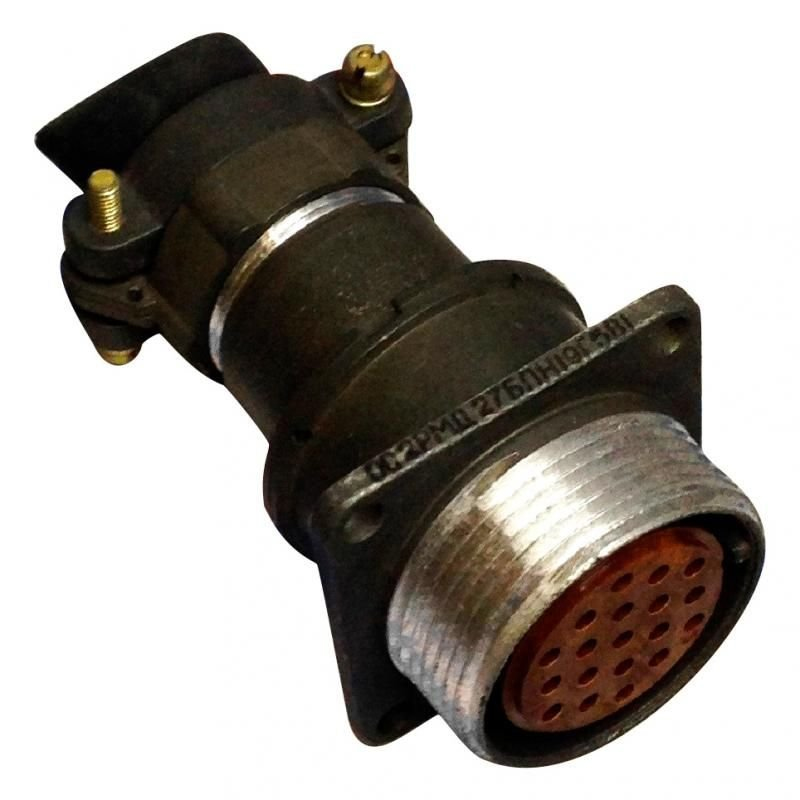

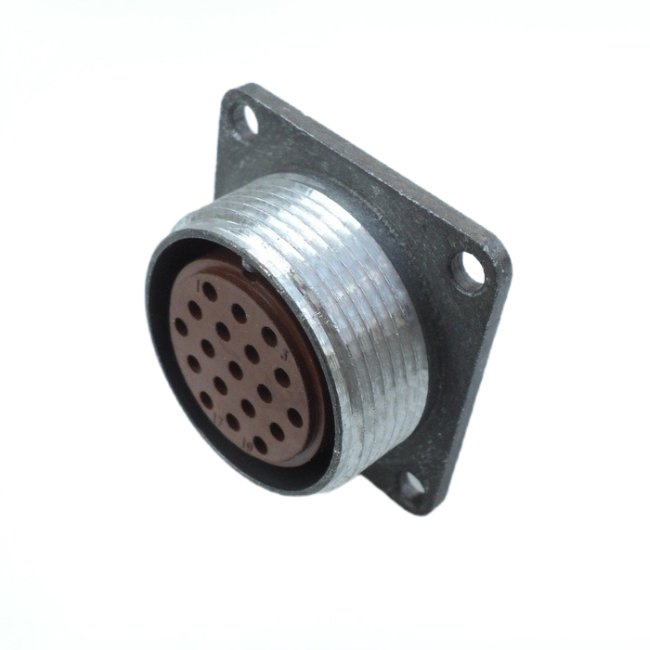

2РМДТ27БПН7Г5В1В Розетка блочная

2РМДТ27БПН7Г5В1В — это негерметичная цилиндрическая блочная розетка из серии 2РМДТ, предназначенная для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Назначение и область применения

Розетка используется для соединения цепей питания и сигналов в аппаратуре общего и промышленного назначения, в том числе в блоках питания, измерительных приборах и промышленных устройствах с низкочастотными линиями.
Подходит для эксплуатации во всеклиматическом исполнении при рядовых условиях (климатика УХЛ и аналогичные), но не предназначена для герметичных подводных или сильно агрессивных сред.

Основные технические параметры

• Количество контактов: 7 штук, диаметром около 1,5 мм.

• Тип соединителя: цилиндрический низкочастотный, негерметичный, с резьбовым сочленением (вилка с резьбой «завинчивается» в розетку).

• Максимальное рабочее напряжение для варианта с 7 контактами — до 700 В постоянного или переменного тока.

• Номинальная токовая нагрузка: до 12 А на один контакт и до 70 А суммарно на весь разъём.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава (приборный тип «Б»), что обеспечивает достаточную механическую прочность и лёгкость при монтаже.

• Изолятор выполняется из карболита или аналогичного термостойкого изоляционного материала, выдерживающего требуемое напряжение и токи.

• Контакты выполнены из медного сплава с покрытием «золото/серебро» — это обеспечивает низкое переходное сопротивление (до 0,0025 Ом) и хорошую стойкость к окислению.

Электрические характеристики

• Сопротивление изоляции разъёма в нормальных условиях — не менее 5000 МОм.

• Электрическая прочность изоляции при напряжении 700 В — порядка 2300 В (в течение нормированного времени), что гарантирует отсутствие пробоев при рабочих условиях.

• Внутренняя ёмкость между соседними контактами — не более 6 пФ, что допустимо для низкочастотных и широкополосных линий до 3 МГц.

Особенности монтажа

Розетка блочная предполагает установку в стенку блока/панели и фиксацию гайкой или фланцем, а провода (кабельные жилы) подключаются к контактным выводам на тыльной стороне.
Сочленение с вилкой — резьбовое, что обеспечивает надёжную фиксацию соединителя и компенсирует вибрации и натяжения подводящих кабелей.
