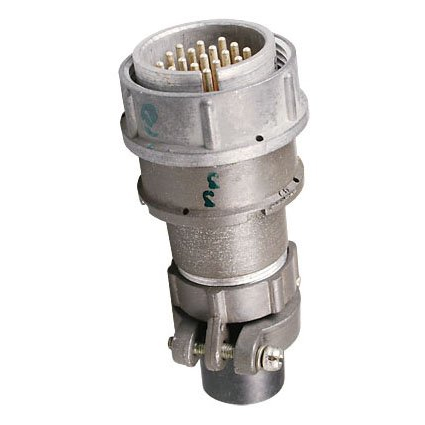

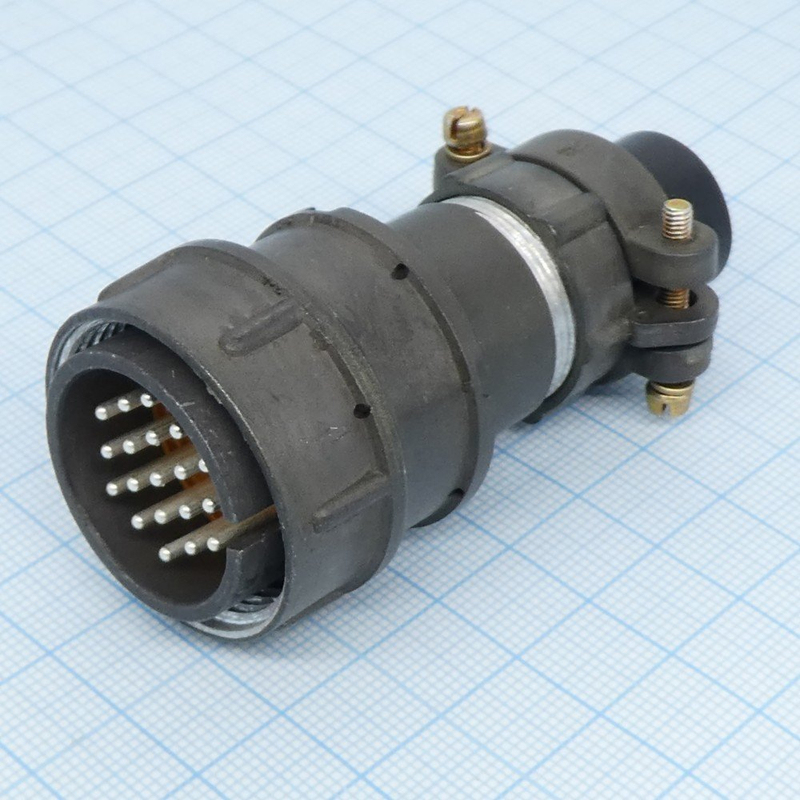

Разъем2РМДТ27КПН19Ш5В1В «Элекон» ОТК — это 19‑контактная кабельная вилка серии2РМДТ (цилиндрический низкочастотный разъем внутреннего объемного монтажа) для соединения в электрических цепях постоянного и переменного тока.

• Количество контактов: 19 штырьковых контактов диаметром 1,5 мм, извлекаемые.

• Ток и напряжение:

  • максимальный рабочий ток на один контакт — до 7 А;

  • суммарный ток на разъем — до 110 А;

  • максимальное рабочее напряжение — до 560 В (постоянный и переменный ток).

• Сопротивление контакта: не более 2,5 мОм (0,0025 Ом) на контакт 1,5 мм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Тип корпуса: кабельная вилка с прямым патрубком, условный размер корпуса 27, резьбовое соединение.

• Корпус: из алюминиевого сплава А‑22, покрытие — оксидирование, цвет корпуса серый, цвет изолятора — коричневый (карболит).

• Габариты: диаметр корпуса около 35 мм, высота порядка 62,5 мм.

• Монтаж:

  • механический — объемный монтаж в корпусе;

  • электрический — подключение проводов методом пайки;

  • для кабеля — используется накидная гайка с шагом резьбы M30×1,5 мм.

• Температурный диапазон: от −60 °C до +100 °C, теплостойкость 1 класса (100 °C).

• Влажность: до 98% при +40 °C.

• Вибрация: переносит синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 50 g.

• Ударные нагрузки: рассчитан на многократные удары до 100 g и одиночные удары до 500 g при относительно малой длительности импульса.

• Количество сочленений‑расчленений: не менее 500 циклов.

• Срок хранения: до 15 лет при соблюдении условий.

• Исполнение: негерметичный разъем, без экрана, климатическое исполнение В2.1; используется в промышленной и радиоэлектронной аппаратуре, где важны надежность и устойчивость к вибрациям и перепадам температур.д.) или подобрать совместимые розетки этой серии.
