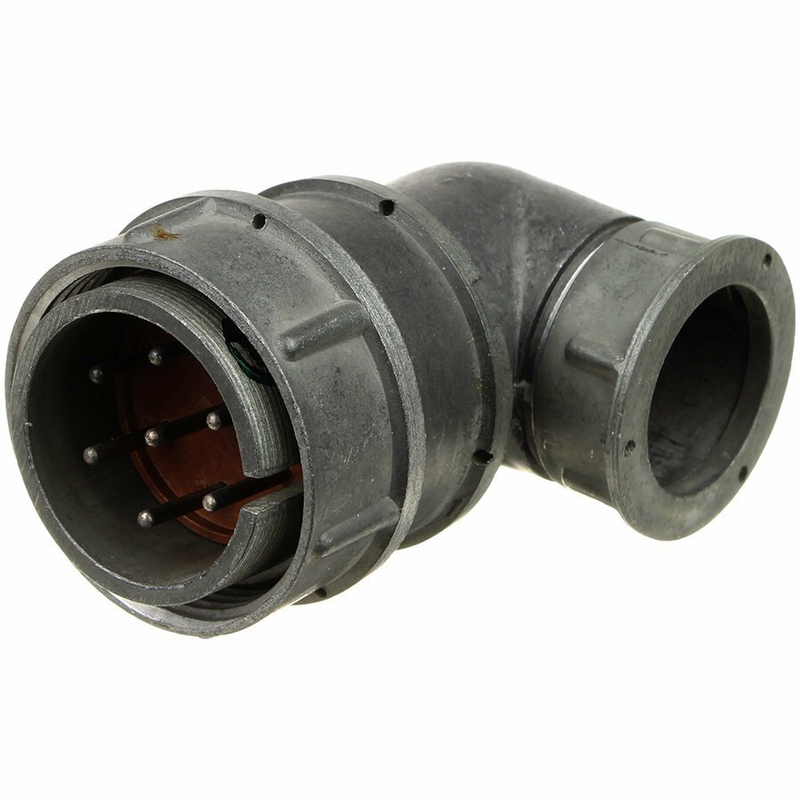

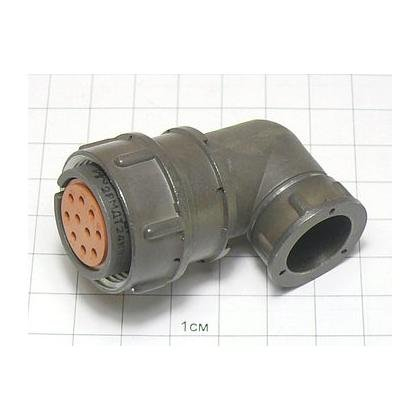

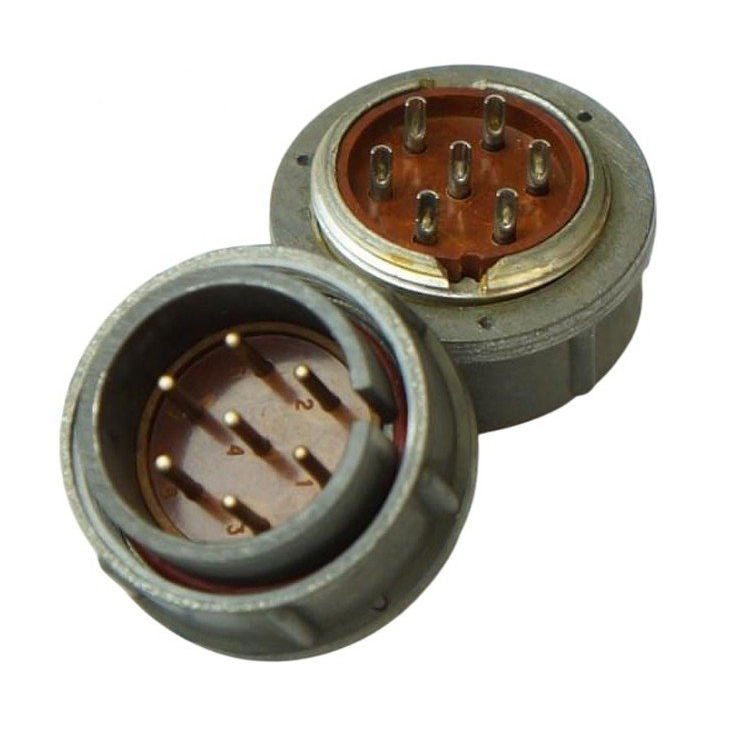

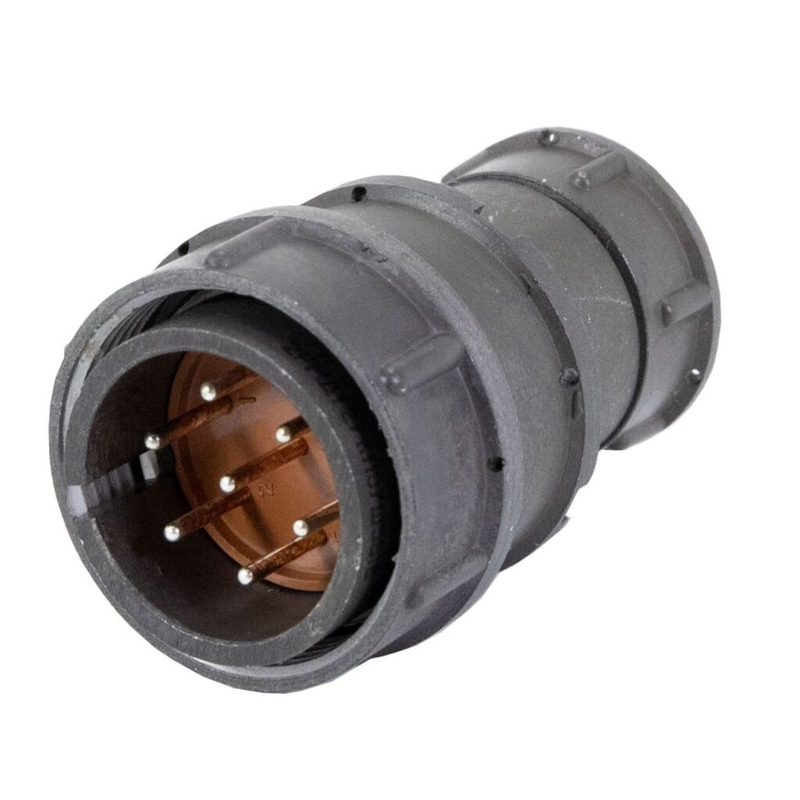

2РМДТ‑27КУЭ7Ш5В1В — это низкочастотный цилиндрический соединитель (разъём) из унифицированной серии 2РМДТ, предназначен для разъёмного соединения электрических цепей постоянного и переменного тока в устройствах радиоэлектроники и автоматики.

Назначение и область применения

Соединитель применяется для соединения и разъединения проводников питающих и сигнальных цепей в стационарной и подвижной аппаратуре, в том числе во всеклиматическом и тропикоустойчивом исполнении. Работает на постоянном токе и переменном токе с частотой до 3 МГц.

Конструкция и типоразмер

• Тип: цилиндрический низкочастотный тропикоустойчивый разъём с резьбовой фиксацией сочленённого положения.

• Диаметр корпуса: 27 мм (габарит 27).

• Количество контактов: 7.

• Климатическое исполнение: «В» — всеклиматическое, «1» — тропикоустойчивое (по ГОСТ 15150‑69).

Исполнение и маркировка

• Буква «К» в маркировке указывает, что соединитель — кабельный (корпус под кабель).

• «У» — форма патрубка (угловая), «Э» — гайка предназначена для экранированного кабеля, «Ш5» — тип присоединения проводников (объёмный монтаж, пайка).

• «В1» — всеклиматическое тропикоустойчивое климатическое исполнение.

Электрические параметры (типовые для 2РМДТ‑27)

• Максимальное рабочее напряжение: до 700 В.

• Максимальный ток на одиночный контакт: порядка 12 А, суммарный ток на весь соединитель — до 70 А (значения могут незначительно отличаться в разных справочных источниках, но лежат в этом диапазоне).

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм, электрическая прочность изоляции — несколько киловольт (около 2300 В при 700 В рабочего напряжения).

Особенности и эксплуатация

• Соединитель негерметичный, но соответствует требованиям к тропикоустойчивому и всеклиматическому исполнению по воздействию температуры, влажности и вибраций.

• Используется для построения кабельных соединений в радиоэлектронной аппаратуре, блочно‑модульных конструкциях, где требуются надёжный контакт, простая механическая фиксация и удобный монтаж.
