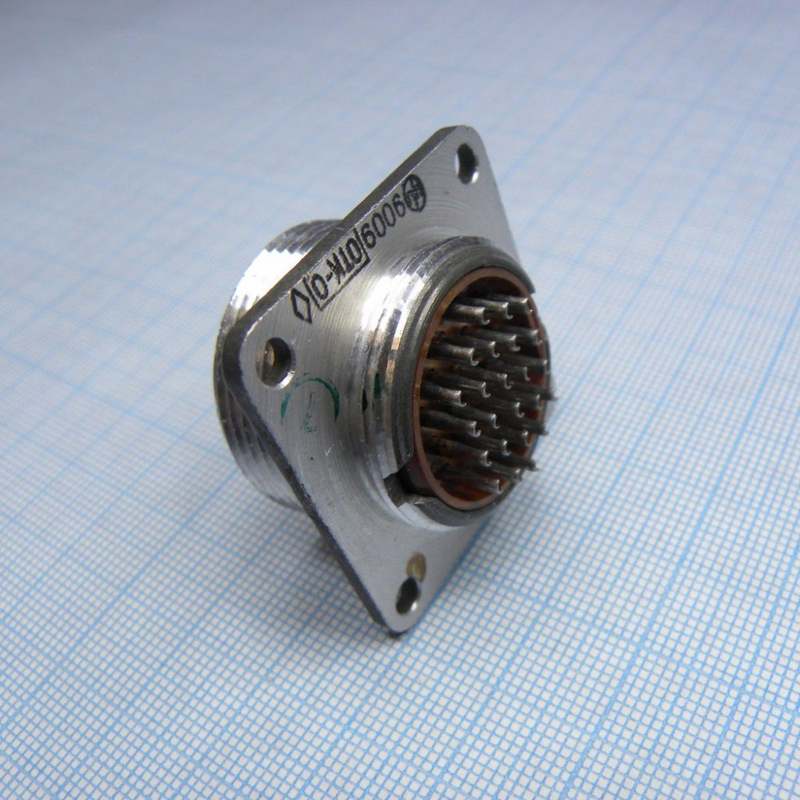

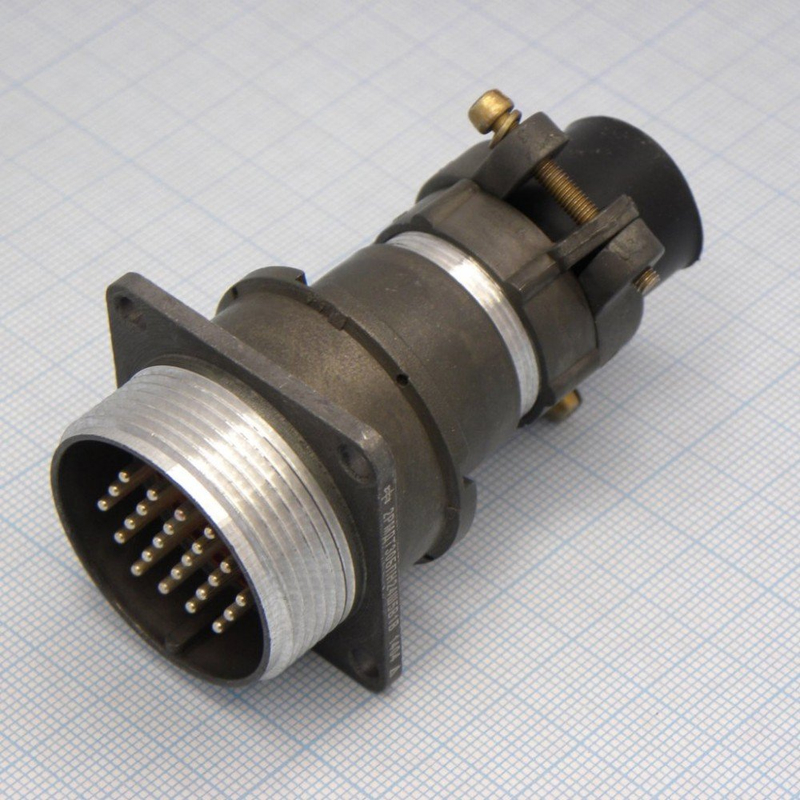

Разъём 2РМДТ30Б24Ш5В1В Элекон (приёмка «ОТК») — это цилиндрическая низкочастотная приборная вилка серии 2РМДТ, блочного исполнения, с 24 штырьковыми контактами с серебряным покрытием и без патрубка, для резьбового сочленения.

• Серия 2РМДТ: низкочастотные цилиндрические разъёмы для цепей постоянного и переменного тока (до нескольких кГц), с резьбовой фиксацией и одношпоночной поляризацией корпусов.

• Исполнение всеклиматическое, тропикоустойчивое, рассчитано на работу в жёстких условиях вибрации, ударов, линейных ускорений.

• 2РМДТ — тип разъёма (цилиндрический, низкочастотный, резьбовое сочленение, теплостойкий).

• 30 — условный размер корпуса, посадочный диаметр около 30 мм.

• Б — блочная (приборная) часть, устанавливается на панель/шасси.

• 24 — количество контактов (24 гнезда/позиции).

• Ш — «вилка» (штырьковые контакты).

• 5 — вариант конфигурации: все контакты диаметром 1,5 мм.

• В — покрытие контактов серебро.

• 1 — теплостойкость до 100 °С.

• В — всеклиматическое исполнение по климату.

• Количество контактов: 24 извлекаемых штырьковых контакта диаметром 1,5 мм.

• Максимальный ток на контакт: до 7 А.

• Суммарный ток на соединитель: до 140 А.

• Рабочее напряжение (постоянное/переменное): до 560 В при нормальных условиях (для негерметичного исполнения).

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: до 1850 В.

• Емкость между контактами: не более 6 пФ.

• Тип: приборная (блочная) вилка, без патрубка, устанавливается на корпус прибора, ответная часть — кабельная розетка серии 2РМДТ на 24 контакта.

• Материал корпуса: металлический, с резьбовой муфтой, одношпоночная поляризация.

• Материал изолятора: карболит или аналогичный теплостойкий изоляционный материал.

• Посадочный диаметр: около 30 мм (соответствует размеру «30» серии 2РМДТ).
