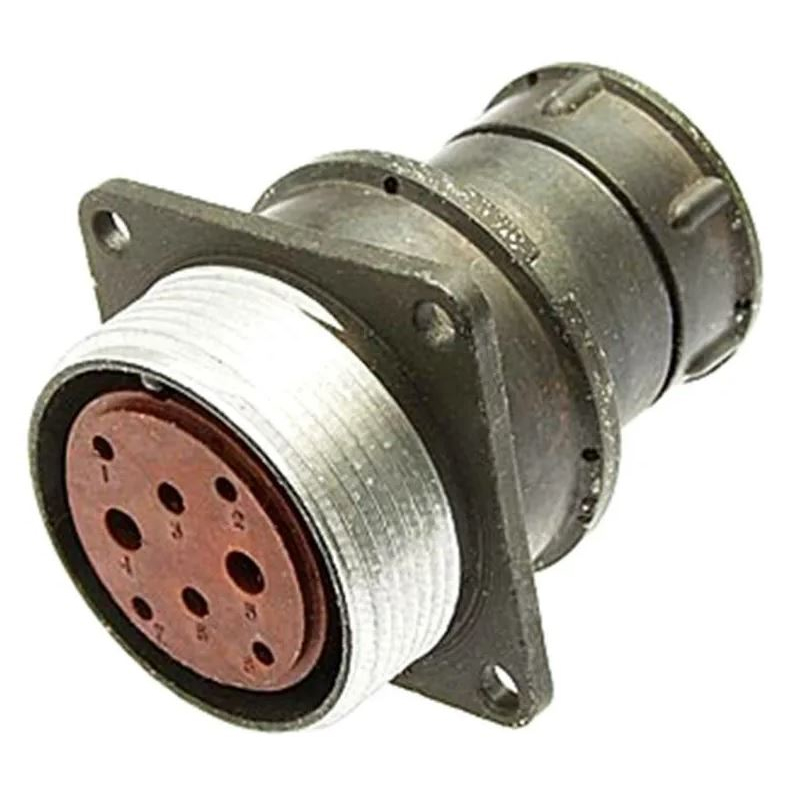

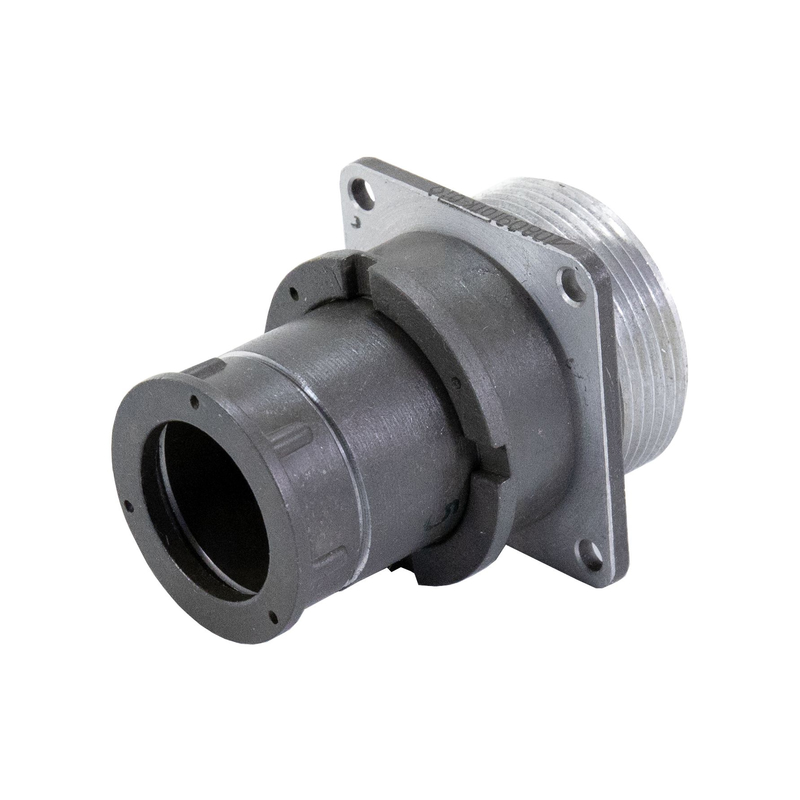

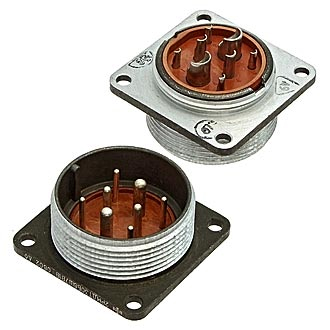

2РМДТ30БПЭ8Ш7В1В — это низкочастотный цилиндрический электрический соединитель серии 2РМДТ, выполненный в виде блочной (приборной) вилки с прямым патрубком для экранированного кабеля. Он предназначен для соединения внутренних электрических цепей постоянного и переменного тока частотой до 3 МГц в аппаратуре различного назначения, в том числе в условиях объемного монтажа внутри блоков и приборов.

• 2РМДТ — тип соединителя: негерметичный, цилиндрический, низкочастотный, тропико‑устойчивый.

• 30 — условный размер корпуса (диаметр корпуса в определенных градациях).

• Б — вид корпуса «блочный» (приборный, для монтажа на плате или в корпусе прибора).

• П — патрубок прямой (в отличие от углового У).

• Э — исполнение для экранированного кабеля.

• 8Ш7 — количество контактов и схема коммутации (8 штыревых контактов, схема 7).

• В1В — всеклиматическое исполнение, теплостойкость 100 °C, вариант «В» по климатическим условиям.

• Рабочее напряжение — до 500–700 В постоянного или переменного тока (в зависимости от источника и серии).

• Максимальный ток на один контакт зависит от диаметра: порядка 13–36 А для контактов 1,5–3 мм, суммарная нагрузка на разъём до 120–260 А в зависимости от конструкции вилки‑розетки в комплекте.

• Максимальная частота сигнала — до 3 МГц, что позволяет использовать их в слаботочных и силовых низкочастотных цепях.

• Сопротивление изоляции контактов — не менее 5000 МОм в нормальных климатических условиях.

• Электрическая прочность изоляции — испытательное напряжение порядка 1800–1900 В в нормальных условиях.

Соединитель состоит из вилки и соответствующей розетки, с резьбовым соединением (накручивание муфты) и одношпоночной поляризацией корпусов для правильной ориентации. Монтаж — объемный, внутренний, обычно пайкой проводов к контактам, есть исполнение именно для экранированного кабеля с экраном, подключаемым к корпусу.

• Рабочий диапазон температур окружающего воздуха — примерно от –60 до +100 °С, в зависимости от конкретной ревизии и условий.

• Климатическое исполнение — всеклиматическое: стойкость к влажности до 98% при +40 °С, воздействию озона, плесневых грибов, солевого тумана и другим агрессивным факторам.

• Разъём рассчитан на механические воздействия: вибрации до нескольких кГц, удары и линейные перегрузки порядка сотен–тысяч м/с² в зависимости от конкретного испытательного профиля.

• Гамма‑процентный срок сохраняемости при высоком значении γ (обычно 99,5%) составляет около 15 лет.
