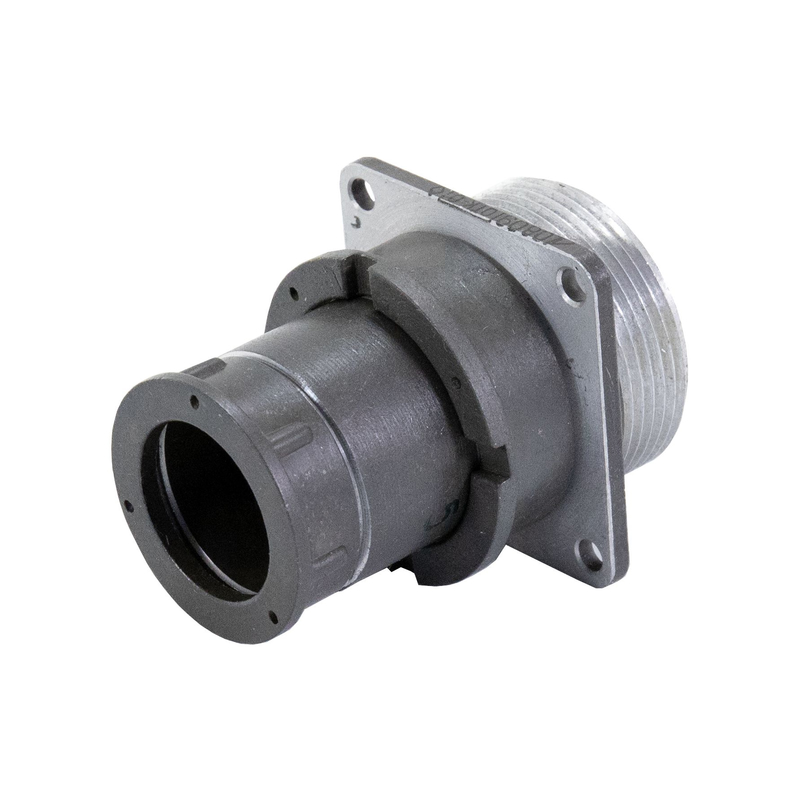

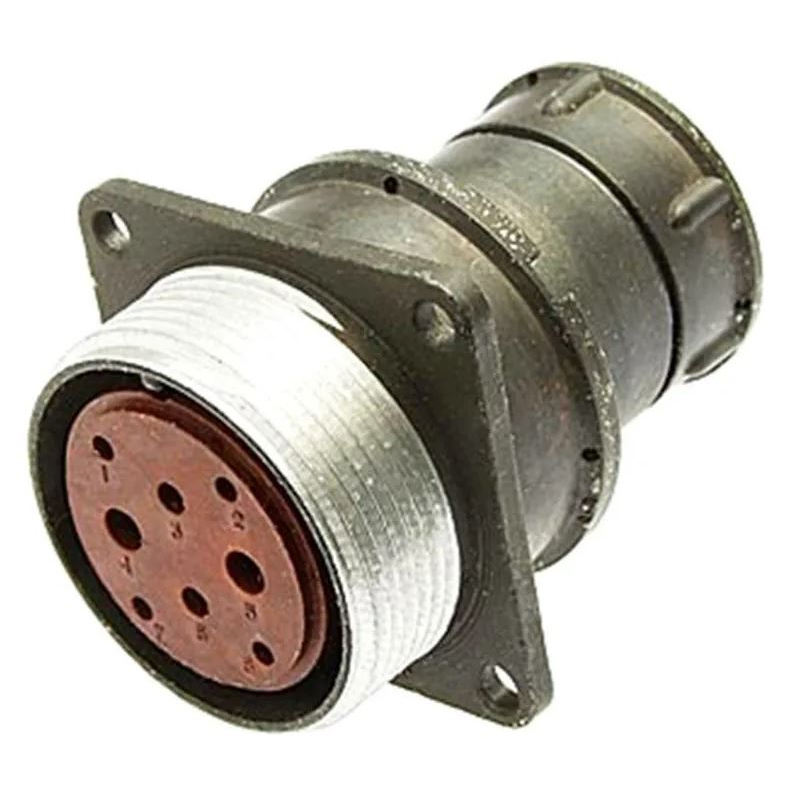

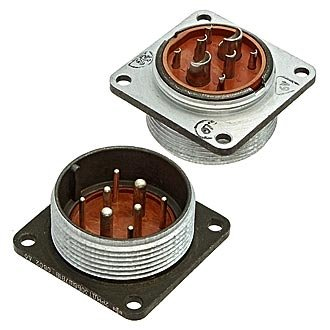

2РМДТ30БПЭ8Ш7В1В — это цилиндрический низкочастотный электрический разъём серии 2РМДТ производства завода «Элекон» (АО «Завод Элекон»). Он относится к стандартному ряду советских/российских низкочастотных соединителей, применяемых в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц).

Разъём выполнен в металлическом корпусе из алюминиевого сплава с оксидированным покрытием, что обеспечивает хорошую механическую прочность и устойчивость к коррозии. Внутренний изолятор — карболит (фенопласт), внутри него размещаются контакты, обеспечивающие надёжное электрическое соединение.

Это, как правило,розетка кабельная (вид корпуса «К», вид патрубка «П», штуцер «Э» для экранированного кабеля), рассчитанная на подключение силовых и сигнальных линий кабеля к противоположной вилке разъёма. Сочленение с ответной частью происходит с помощьюрезьбовой накидной гайки (шаг резьбы M33×1,5 мм), фиксация — одношпоночная поляризация.

В данном типоразмере у разъёма обычно8 контактов разного диаметра: 4 контакта Ø 1,5 мм, 2 Ø 2 мм и 2 Ø 3 мм. Контакты — латунные, с серебряным покрытием (Ag), что снижает переходное сопротивление и повышает долговечность.

Максимальный рабочий ток на контакт составляет:

• до примерно13 А для контактов Ø 1,5 мм;

• до около18 А для Ø 2 мм;

• до порядка36 А для Ø 3 мм.

Общий максимально допустимый ток на весь разъём — около120 А. Напряжение постоянного и переменного тока — до примерно560 В.

Разъём предназначен длятропико‑ и климатоустойчивого исполнения (В2.1), рассчитан на работу в диапазоне температурот −60 до +100 °C при относительной влажности до98% при +40 °C. Он выдерживает синусоидальную вибрацию до примерно50 g , многократные удары до100 g , а также однократные удары дооколо 500 g.

Число сочленений‑расчленений разъёма обычно составляет до500 циклов , срок хранения — порядка15 лет , при этом минимальная наработка при нормальных условиях — не менее1000 часов.

Если сообщите, нужна ли именновилка илирозетка , а также тип монтажа (кабельный/приборный), можно уточнить маркировку и конструктив ещё точнее.
