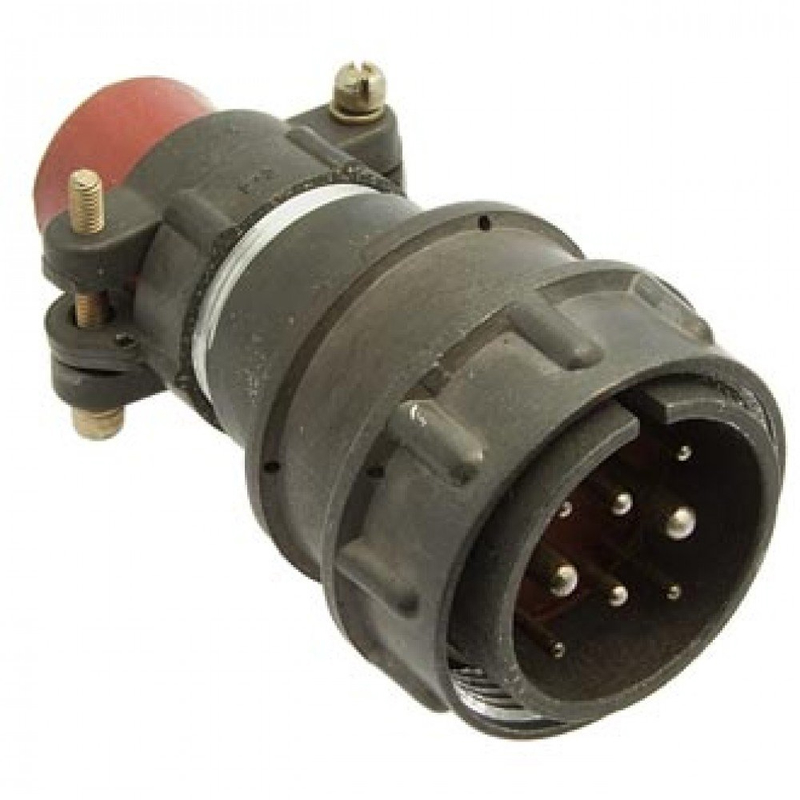

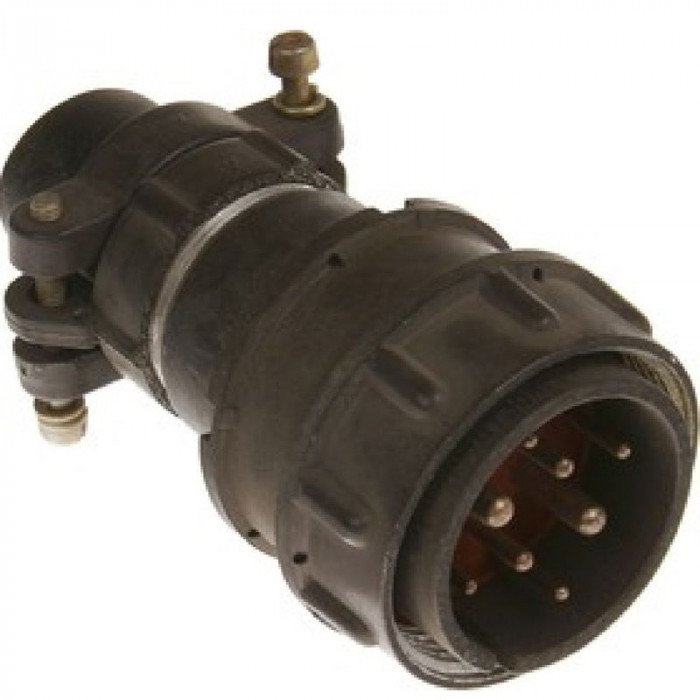

Вилка 2РМДТ30КПН8Ш7В1В («ОТК», Элекон) относится к цилиндрическим неразъемным ручным разъемам серии 2РМДТ, предназначенным для работы в жестких климатических и механических условиях, в том числе в авиационной, ракетной и судовой технике. Ниже — основные технические и эксплуатационные характеристики, без упоминания цен.

Условное обозначение расшифровывается примерно так (по типовой структуре 2РМДТ‑разъемов):

• 2РМДТ — цилиндрический ручной разъем российского исполнения.

• 30 — условный размер (диаметр корпуса, порядка 30 мм).

• КПН — исполнение корпуса:кабельный ,прямой ,неполяризованный (или с определённой поляризацией/конфигурацией, характерной для серии).

• 8Ш7 — количество контактов (8 шт.) и тип/размер контактной группы.

• В1В — материал покрытия контактов (обычно серебро), диапазон температур и, возможно, вариант исполнения (именно «В1» связан с максимальной рабочей температурой окр. среды около+100 °C и диапазоном от−60 до +100 °C ).

Пример: по аналогичным 2РМДТ‑разъёмам принято, что«В» — серебряные контакты ,«1» — температура до +100 °C.

• Базовое рабочее напряжение: до порядка560 В (амплитудное) , с возможным перенапряжением при испытаниях до примерно1800–1850 В (в зависимости от точной нормативной базы).

• Токовые нагрузки: типичные значения для контактов 2РМДТ‑серии:

  • около13 А на контакт ∅1,5 мм,

  • около18 А на ∅2,0 мм,

  • до36 А на ∅3,0 мм (конкретное распределение зависит от фактической конструкции контактов 8Ш7‑группы).

• Сопротивление контакта: единицы мОм (до примерно 0,8–2,5 мОм на контакт разного диаметра).

• Сопротивление изоляции: не менее5000 МОм в нормальных климатических условиях.

• Частота тока: разъёмы 2РМДТ‑серии применяются в цепях постоянного и переменного тока с частотой до3 МГц.

• Рабочий диапазон температур: примерноот −60 до +100 °C , с возможностью кратковременных выходов до+150 °C.

• Вибрация: выдерживает синусоидальную вибрацию в диапазоне1–5000 Гц при ускорении до около490 м/с² (50 g).

• Удары:

  • одиночные удары — до около5000 м/с² (500 g) ,

  • многократные удары — до1000 м/с² (100 g).

• Линейное ускорение: до примерно2000 м/с² (200 g).

• Разрежение: сохраняет работоспособность при атмосферном пониженном давлении порядка133·10⁻¹² Па (вакуум‑режим, характерный для космических и авиационных применений).

• Тип корпуса: кабельный прямой (КПН), предназначен для неразъемного крепления к кабелю и монтажа
