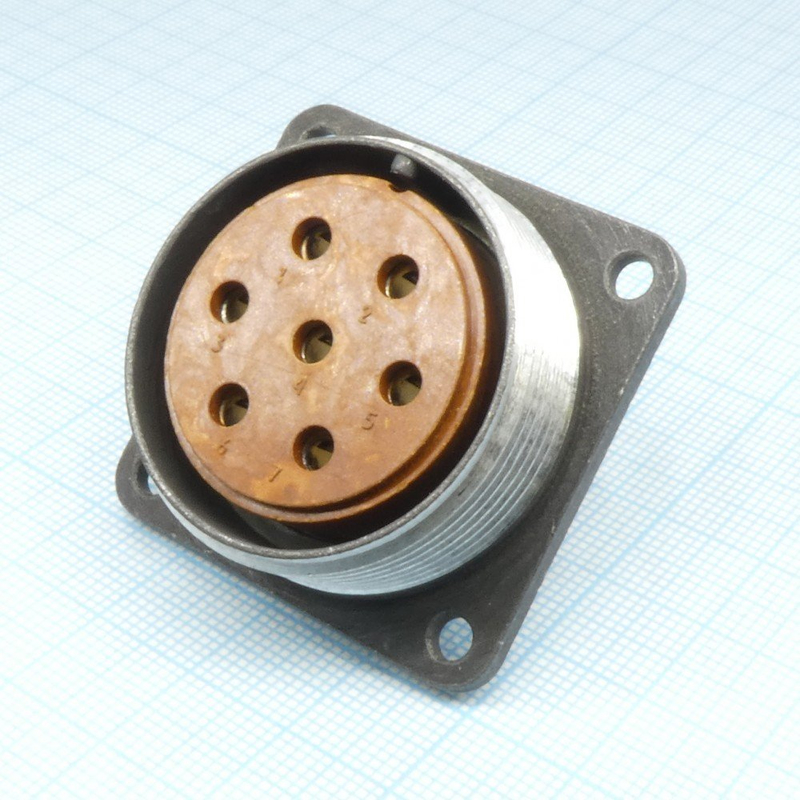

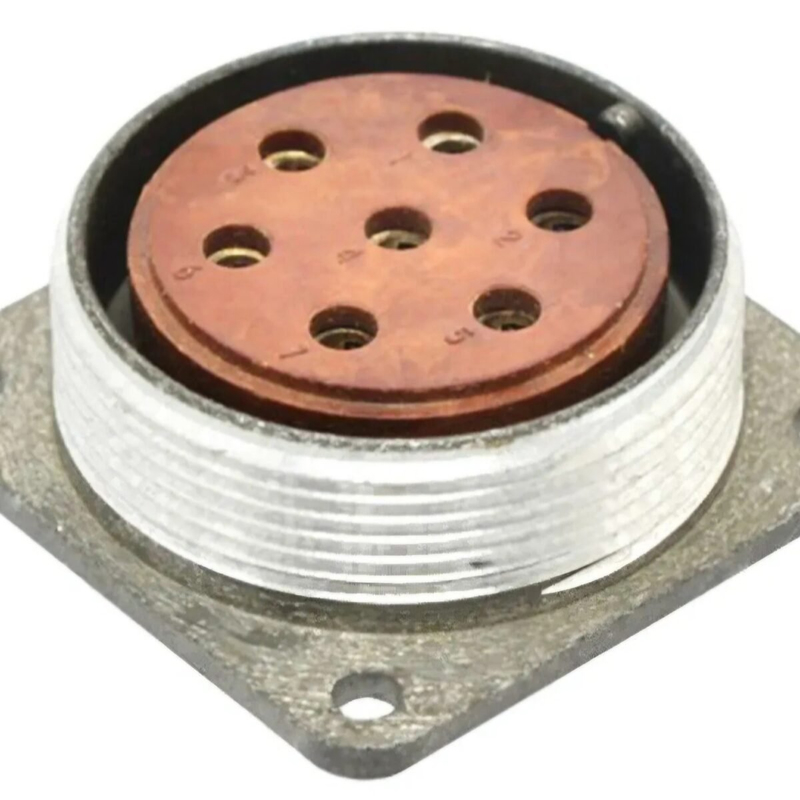

Розетка2РМДТ33Б7Г9В1В (Элекон, приёмка «ОТК») — это блочный цилиндрический низкочастотный разъём внутреннего объемного монтажа, применяемый в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Разъём используется для соединения и разъединения цепей в узлах и блоках РЭА специального и общего назначения (внутри блоков, на панелях оборудования, приборных схемах). Предназначен для внутреннего монтажа пайкой, подходит для всеклиматического исполнения и тропикоустойчивых условий.

В условном обозначении фигурируют:

• 2РМДТ — тип цилиндрического низкочастотного разъёма с резьбовой фиксацией.

• 33 — условный размер корпуса 33 (диаметр корпуса около 33 мм).

• Б — блочный (приборный) корпус.

• 7 — количество контактов в розетке.

• Г — розетка.

• 9 — сочетание контактов: все 7 контактов диаметром 3 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100 °C.

• В1В — всеклиматическое исполнение В2.1 по ГОСТ 15150‑69.

• Номинальное/максимальное рабочее напряжение — до 560–700 В постоянного и переменного тока (в зависимости от типономинала и условий применения).

• Максимальный ток на одиночный контакт — порядка32 А (для данного типоразмера и диаметра 3 мм).

• Сопротивление изоляции — не менее5000 МОм в нормальных условиях.

• Электрическая прочность изоляции при 560 В — не ниже1850 В (испытательное напряжение).

• Ёмкость между контактами — не более6 пФ.

Розетка выполнена в блочном приборном корпусе из лёгкого сплава, с изолированными контактами, запрессованными в карболитовую или пластмассовую основу. Монтаж — объемный, пайкой в отверстия печатной платы или панели; розетка устанавливается на приборную панель или в корпус блока. Соединение с вилкой обеспечивается резьбовой муфтой, что даёт надёжную фиксацию и экранирование цепей.

• Разъём рассчитан на работу во всеклиматическом исполнении (В2.1), включая тропические условия.

• Предназначен для применения при температуре до+100 °C.

• Соединитель устойчив к вибрационным нагрузкам и многократным механическим ударам в пределах, заданных ТУ (синусоидальная вибрация, удары с ускорением до десятков–тысяч м/с² в зависимости от режима).

Приёмка«ОТК» означает, что изделие прошло основной контроль техническим контролём предприятия‑изготовителя (Элекон) и соответствует действующим техническим условиям (ТУ). Такие экземпляры используются в серийных и специальных поставках РЭА, где не требуется повышенная приёмка (например, «ВП» или «ОС»).
