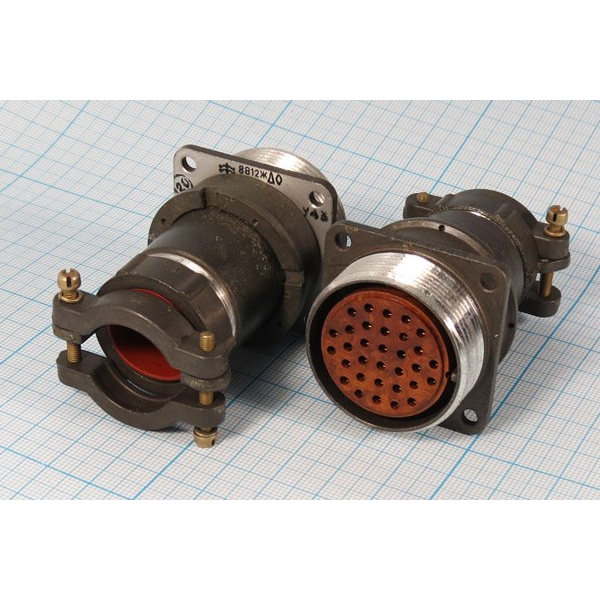

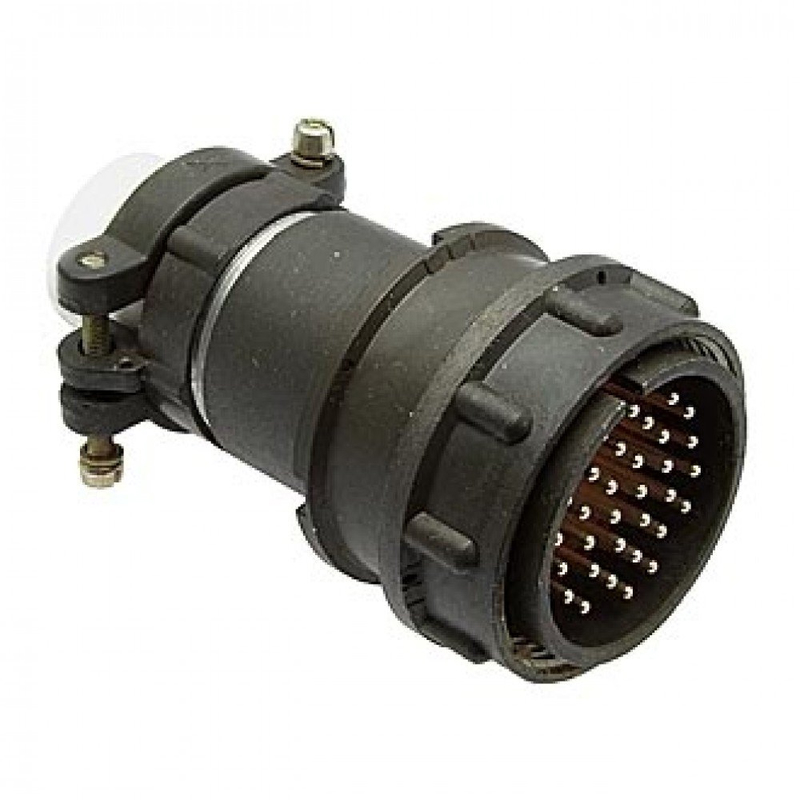

2РМДТ33БПН32Ш5В1В — это блочная приборная вилка из серии низкочастотных цилиндрических разъёмов 2РМДТ, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Назначение и тип

• Относится к негерметичным цилиндрическим соединителям общего назначения, используется в радиоэлектронной и радиотехнической аппаратуре.

• Вилка блочная (приборная) с прямым патрубком, рассчитана на соединение и разъединение длинных электрических цепей.

Основные электрические параметры

• Количество контактов — 32 шт., диаметр контактов обычно порядка 1 мм.

• Максимальное рабочее напряжение — до 560 В; сопротивление изоляции не менее нескольких тысяч мегаом (порядка 5000 МОм).

• Токовая нагрузка: до около 6 А на один контакт, суммарная нагрузка на соединитель — порядка 150–160 А.

Конструкция и монтаж

• Корпус с условным размером 33 мм, резьбовое сочленение, резьба фиксирует положение при сопряжении с соответствующей розеткой.

• Контакты — извлекаемые, крепление проводников обычно обжимом; вилка имеет стандартный патрубок для ввода и фиксации кабеля.

Условия эксплуатации

• Климатическое исполнение В — всеклиматическое, работает в диапазоне температур приблизительно от −60 °С до +100 °С.

• Соединитель тропико‑ и влагостойкий, предназначен для работы при относительной влажности до 95–98% при температуре до +35 °С.

Расшифровка обозначения (кратко)

• 2РМДТ — тип низкочастотного цилиндрического негерметичного соединителя.

• 33 — условный размер корпуса, Б — приборный (блочный) корпус, П — прямой патрубок, Н — негерметичный.

• 32 — количество контактов, Ш5 — вариант штекерного поля, В1 — всеклиматическое исполнение с допустимой температурой до +100 °С.
