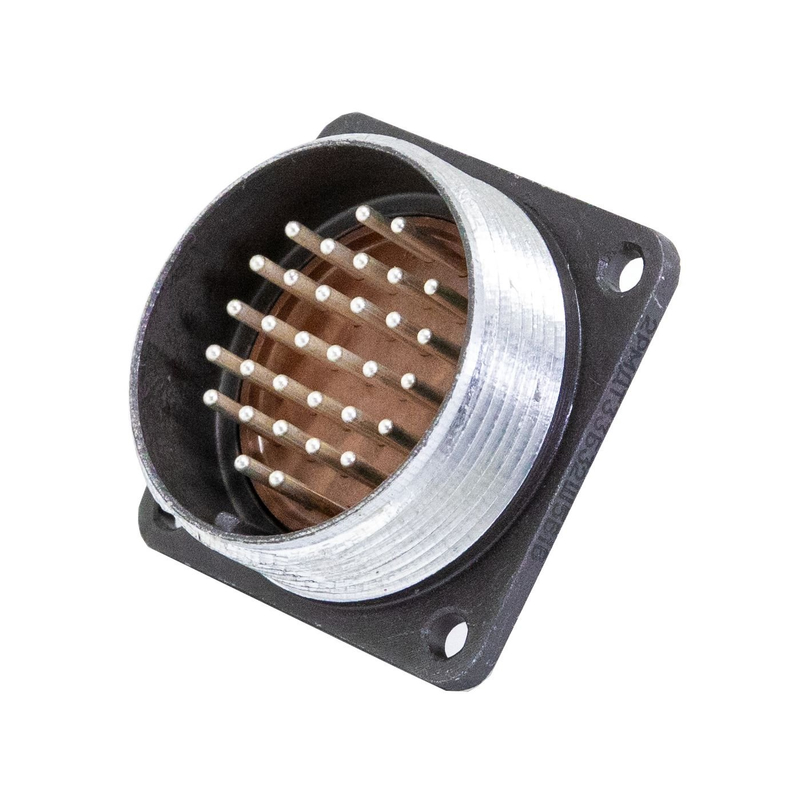

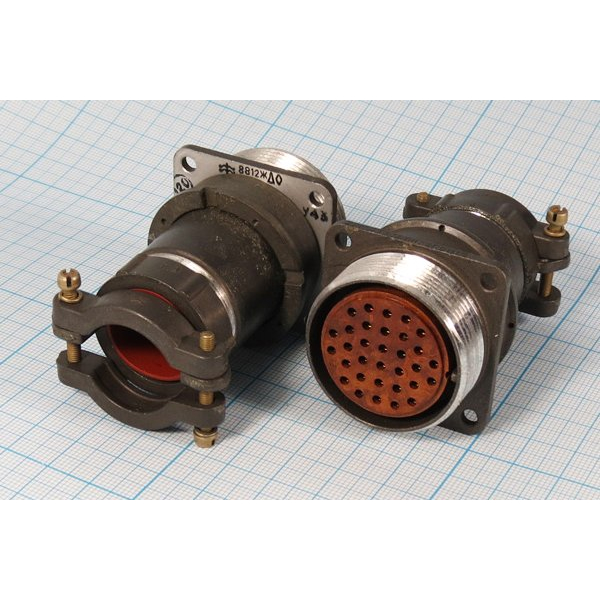

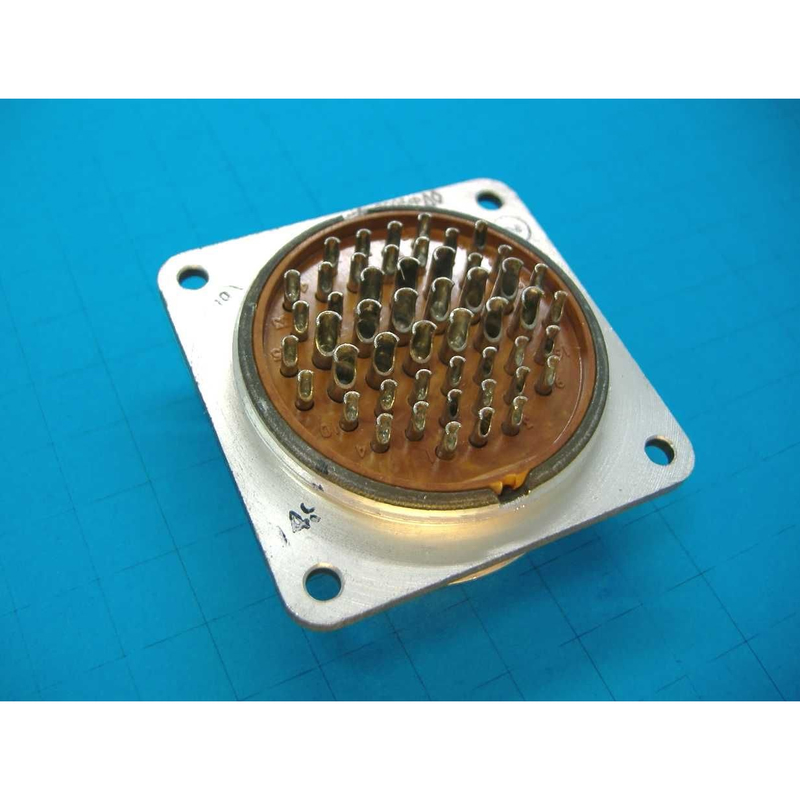

Разъём 2РМДТ33БПН32Ш5В1В «5» — низкочастотный цилиндрический электрический соединитель общего назначения из серии 2РМДТ, предназначен для работы в радио‑ и радиотехнической аппаратуре при соединении и разъединении длинных электрических цепей.

Основные характеристики

• Тип: приборная (блочная) вилка с прямым патрубком, неэкранируемый вариант для неэкранированного кабеля.

• Количество контактов: 32, диаметр посадочного отверстия корпуса — 33 мм, диаметр контактов — 1 мм.

• Климатическое исполнение: В — всеклиматическое, тропико‑ и теплостойкое; диапазон рабочих температур обычно от –60 до +100 °C, с возможными скачками температур до +150 °C.

Электрические параметры

• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока.

• Токовая нагрузка: примерно 6 А на один контакт, суммарный ток по соединителю — до 120–160 А в зависимости от источника и условий эксплуатации.

• Сопротивление изоляции не менее 1000 МОм (в ряде документов указывают не менее 1000–5000 МОм), электрическая прочность изоляции при 560 В — порядка 1850 В.

Конструкция и монтаж

• Корпус — блочный металлический, тип крепления — резьбовое сочленение с гайкой для фиксации соединённого положения.

• Покрытие контактов, как правило, серебро или золото; в обозначении буква «В» часто указывает покрытие серебром, а цифра «1» — максимальную температуру 100 °C.

• Контакты — извлекаемые, монтаж провода обычно через обжимную муфту или кабельную втулку.

Область применения

Разъём используется в радиоэлектронной аппаратуре, стационарных и подвижных объектах, где требуются надёжные соединения цепей постоянного и переменного тока с частотой до примерно 3 МГц. Он рассчитан на многократное сочленение (порядка 500 циклов) и длительную эксплуатацию (наработка не менее 5000 часов при сохраняемости до порядка 25 лет).
