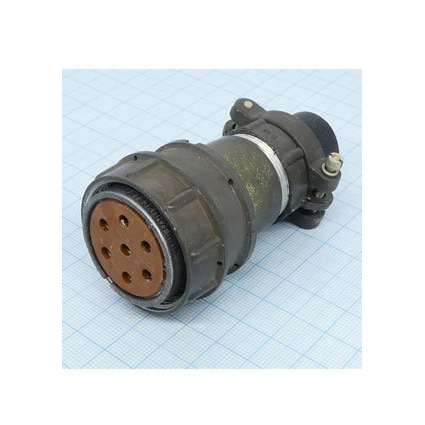

2РМДТ33КПЭ7Г9В1В

Разъём2РМДТ33КПЭ7Г9В1В — это цилиндрический низкочастотный соединитель отечественного производства, относящийся к серии2РМДТ ; выполнен в видекабельной розетки с резьбовой фиксацией и рассчитан на эксплуатацию в жёстких климатических условиях.

Назначение и конструкция

• Предназначен длясоединения и разъединения электрических цепей в стационарном и подвижном оборудовании (промышленная электроника, КИП, приборы общего и специального назначения).

• Конструктивно —кабельная розетка с корпусом из алюминиевого сплава А‑22, резьбовой фиксацией и гайкой для экранированного кабеля (обозначение «Э» в маркировке).

Электрические и механические параметры

• Количество контактов — 7 , диаметр контактов 3 мм, выполнены из латуни с серебряным покрытием; тип контактов —гнёзда (разъём розетка).

• Максимальноерабочее напряжение — до 560 В, максимальныйток на контакт — порядка 6 А для контактов Ø 3 мм, что даёт существенный запас для типовых низкочастотных цепей сигнала и питания.

Условия эксплуатации

• Климатическое исполнениеВ2.1 с рабочим диапазоном температур примерноот –60 до +100 °C и влажностью до 98% при +40 °C, что позволяет применять разъём в составе наземной и бортовой техники.

• Соединитель рассчитан намногократные сочленения‑расчленения (ресурс до 500 циклов), допускает значительные вибрационные нагрузки (до 50g в диапазоне частот 1–5000 Гц) и ударные воздействия.

Особенности монтажа и корпуса

• Монтаж механическийобъёмный (резьбовое соединение), электрический —пайка в отверстия изолятора из карболита; корпус имеетпрямой патрубок иодношпоночное поляризующее исполнение.

• Габаритные размеры корпуса около42×57 мм , стойкость к тепловому воздействию до 100 °C, минимальный срок хранения до 15 лет при соблюдении условий ТУ (ГЕ0.364.126).
