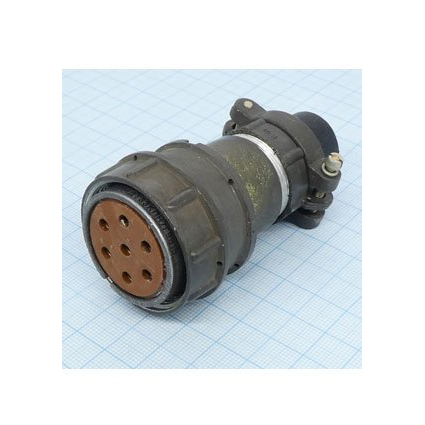

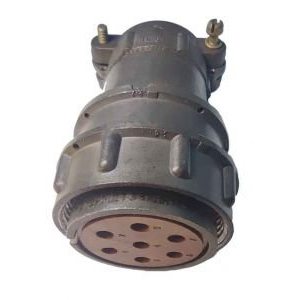

2РМДТ33КПН7Г9В1В

Соединитель2РМДТ33КПН7Г9В1В — это цилиндрический негерметичный низкочастотный электрический разъём общего назначения, рассчитанный на работу в цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Назначение и область применения

Этот разъём применяется для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре, а также в промышленной автоматике и других устройствах, где требуется надёжный подключаемый соединитель.
Он относится к серии2РМДТ , предназначенной для внутреннего объёмного монтажа и ручного сочленения.

Конструкция и тип контактов

• Корпус условного размера33 , кабельный (букваК в маркировке).

• Патрубокпрямой (букваП ), сочленение — резьбовое, что обеспечивает надёжную фиксацию при подключении.

• Контакты извлекаемые, монтаж обычно выполняется обжимкой или пайкой в объёмном исполнении.

• Покрытие контактов — серебро или золото (подгруппаВ1 обычно указывает всеклиматическое исполнение и серебряное покрытие).

Электрические и климатические параметры

• Номинальное/максимальное рабочее напряжение порядка500–700 В в зависимости от конкретного исполнения.

• Максимальный ток на один контакт обычно составляетнесколько десятков ампер (в ряде аналогов серии указано до ~30–32 А на контакт).

• Сопротивление изоляции в нормальных условиях — не менее5000 МОм , ёмкость между контактами — не более6 пФ.

• Климатическое исполнениевсеклиматическое , рабочий диапазон температур примерноот −60 °C до +100 °C , выдерживает влажность до 98% при +40 °C и пониженное давление.

Механическая устойчивость и ресурс

Разъём рассчитан на эксплуатацию в условиях вибрации (частоты до 1–10 кГц) и одиночных ударов, что типично для промышленной и военной аппаратуры.
Количество допустимых сочленений–расчленений обычно не менее нескольких сотен, а срок сохраняемости — порядка15 лет при хранении и эксплуатации в нормальных условиях.
