• Условный размер корпуса : 33.

• Метод сочленения : резьбовой, шаг резьбы накидной гайки M36×1,5 мм.

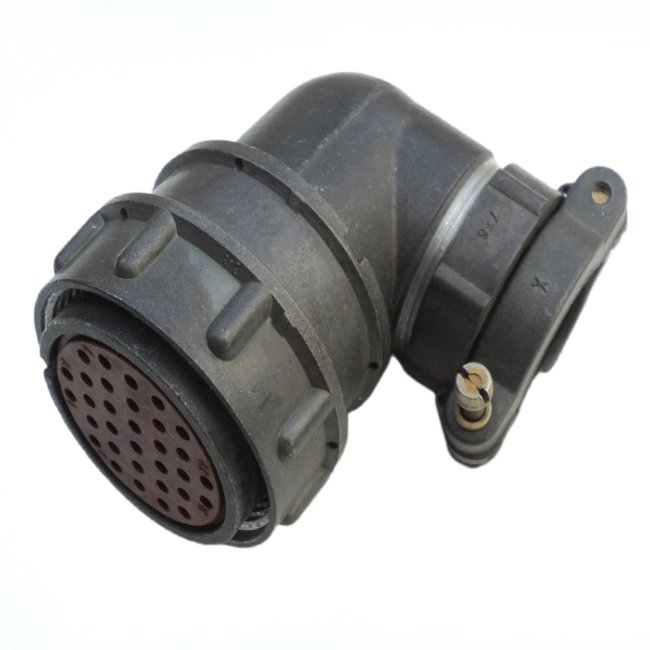

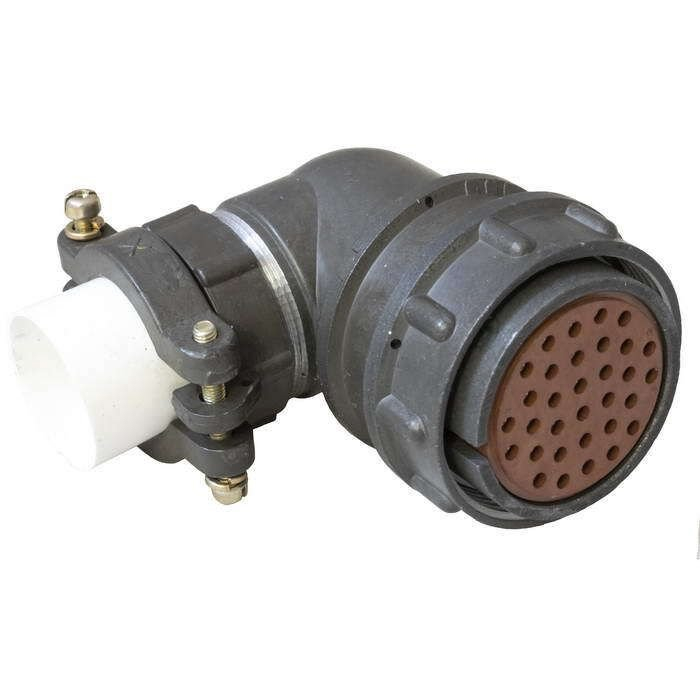

• Тип корпуса : К (кабельный), с угловым патрубком У и гайкой Н для неэкранированного кабеля, наличие уплотнительной втулки.

• Материал корпуса : алюминиевый сплав А-22, покрытие — оксидирование, цвет серый.

• Материал изолятора : карболит, цвет коричневый.

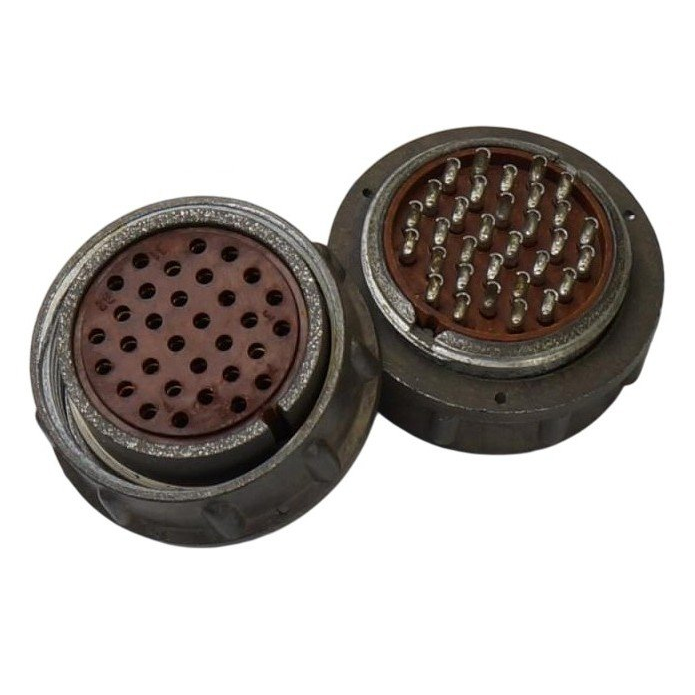

• Контакты : гнездовые, круглые, из латуни ЛС59-1, покрытие серебром (Ag), извлекаемые, монтаж — пайка (электрический) и объемный (механический).

• Электрические параметры :

  • Рабочее напряжение: до 560 В.

  • Рабочий ток на контакт: до 6 А (для Ø1,5 мм).

  • Максимальная токовая нагрузка на разъем: до 160 А.

  • Сопротивление контактов: не более 2,5 мОм (для Ø1,5 мм).

  • Сопротивление изоляции: 5000 МОм.

• Климатическое исполнение : В2.1 (всеклиматический), рабочая температура от -60 до +100 °C, относительная влажность до 98% при +40 °C, атмосферное давление от 133,32×10⁻¹² Па до 50,6×10⁴ Па.

• Механические характеристики :

  • Теплостойкость: 1 (100 °C).

  • Вибрация: синусоидальная 1–5000 Гц, 50 g.

  • Акустические шумы: 170 дБ, 200 g.

  • Удары: многократные 100 g (1–3 мс), однократные 500 g (0,1–2 мс).

  • Ресурс: 500 сочленений-расчленений, наработка 175 000 ч при 80 °C на контакте, минимум 1000 ч.

  • Поляризация: одношпоночная (расположение контактов с пазом).

• Габаритные размеры : 42×55×71 мм, масса около 51 г.

• Нормы и требования : ГЕ0.364.126 ТУ, вид приемки "5" (ВП, ПЗ), срок хранения до 15 лет.

Разъем часто применяется в промышленных и специальных электрических системах, где требуется компактность и устойчивость к вибрациям. Производитель — АО «Завод Элекон» (или аналогичные предприятия), годы выпуска — 1992–1999.
