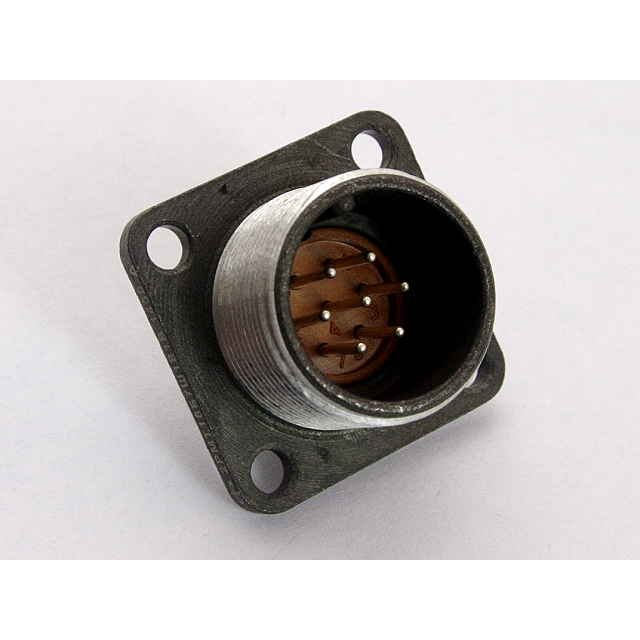

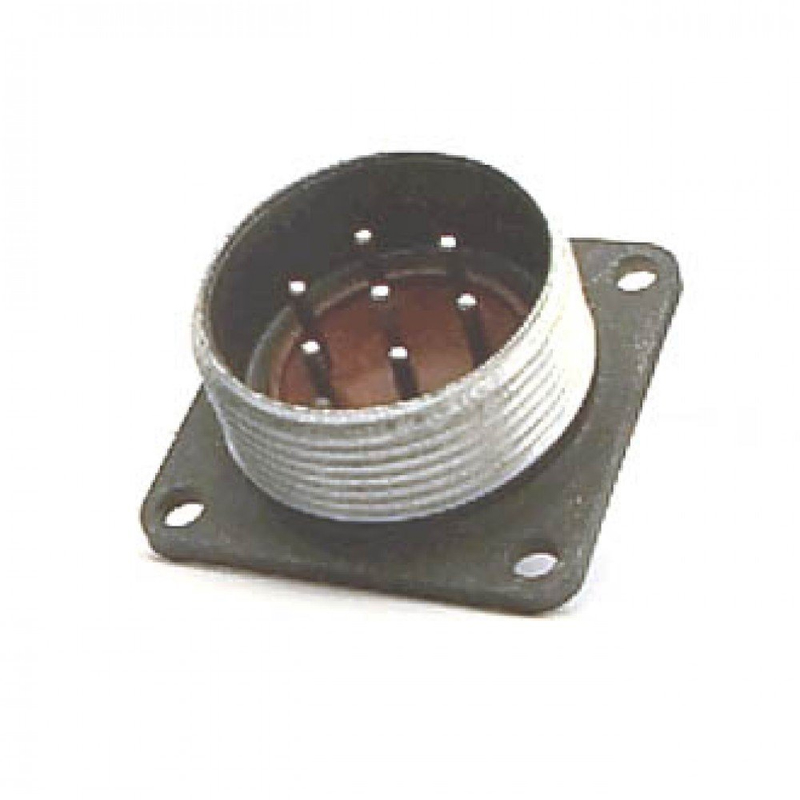

вилка 2РМД27БПН7Ш5В1 — это электрический низкочастотный цилиндрический разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет блочный корпус и оснащена прямым патрубком, что позволяет использовать ее для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМД

• Условный размер : 27

• Вид корпуса : Блочный (Б)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 7

• Часть соединителя : вилка (Ш)

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : До +100°C.

Основные технические параметры :

• Максимальная токовая нагрузка :

  • На одиночный контакт: 12 А

  • Суммарная на соединитель: 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 2300 В

  • При давлении 399,96 Па (3 мм рт. ст.): 450 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения соединителей : Не более 65,6 Н (7 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации :

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

• Температура окружающего воздуха : От -60 до +100°C.

• Вибрация и удары : Выдерживает механические удары и вибрации.

вилка 2РМД27БПН7Ш5В1 используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она подходит для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры.
