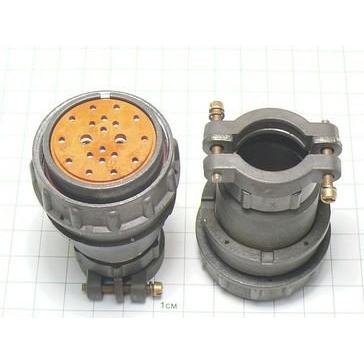

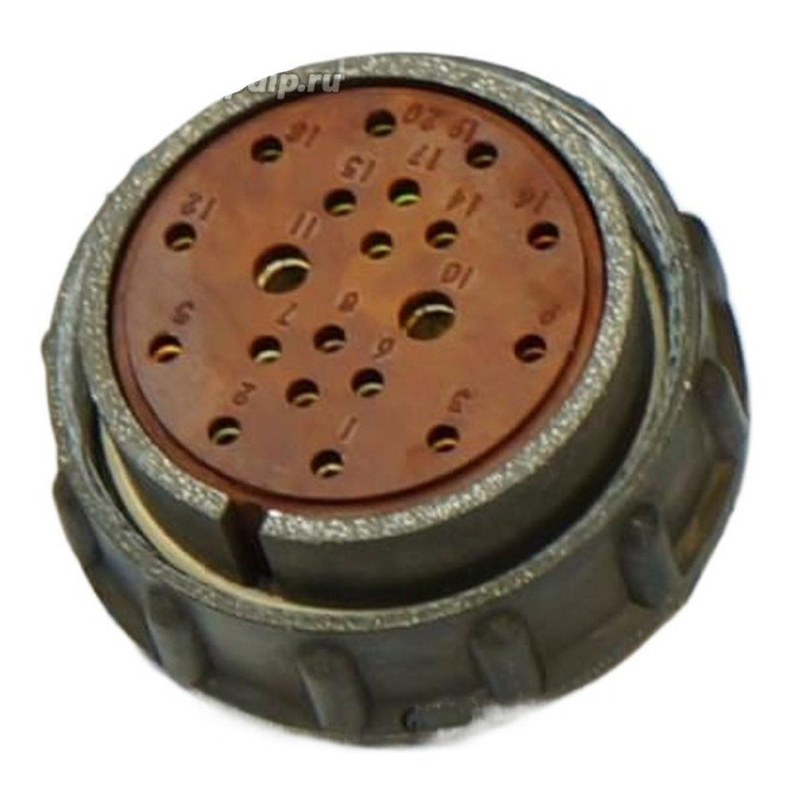

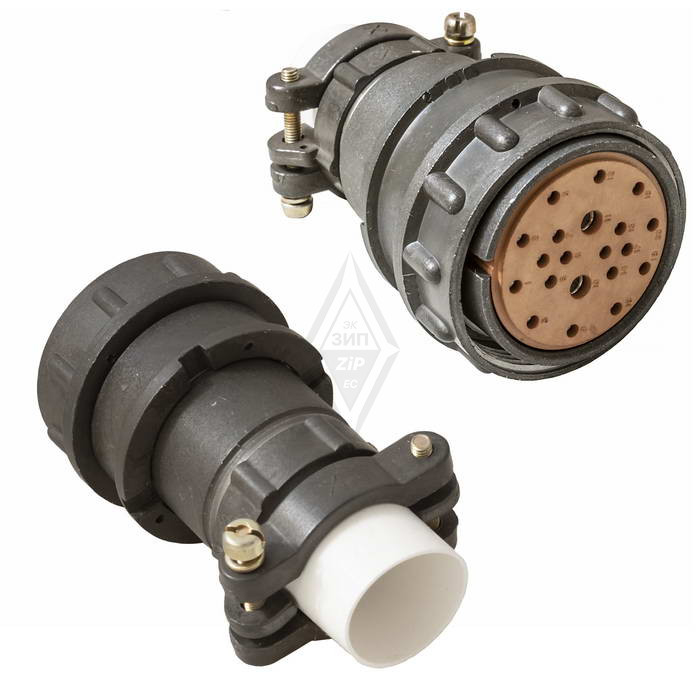

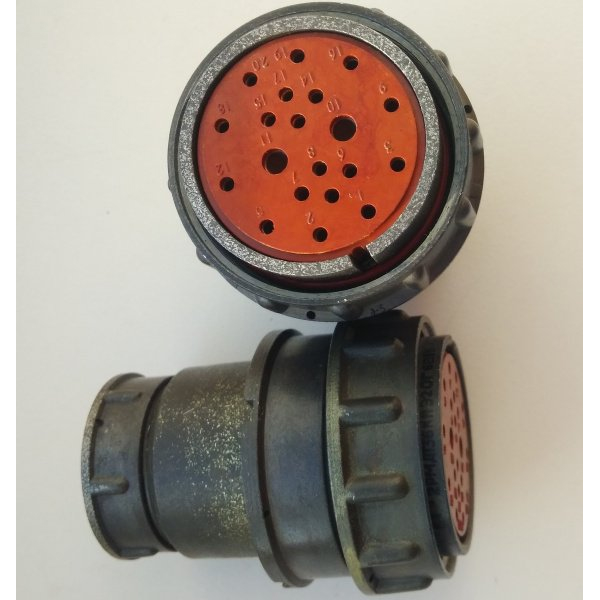

2РМДТ36КПН20Г6В1В — это кабельная розетка цилиндрического разъёма серии 2РМДТ, произведённая заводом « Элекон». Эта модель выпускалась в период 2015–2026 годов, как указано в технической документации и каталогах поставщиков.

Основные параметры

Диаметр корпуса составляет 45 мм, высота — 67,5 мм, покрытие корпуса — оксидирование (серый цвет), изолятор коричневый.
Количество контактов — 20, диаметр каждого Ø1,5 мм, метод сочленения резьбовой.
Исполнение всеклиматическое В2.1 по ГОСТ 15150-69.

Материал корпуса: Корпус изготавливается из алюминиевого сплава, обеспечивающего прочность и лёгкость, с последующим оксидированием для защиты от коррозии и улучшения электрических характеристик.
Покрытие контактов: Контакты обычно покрываются серебром или золотом (в зависимости от модификации), что гарантирует низкое переходное сопротивление, высокую надёжность и стабильность электрических соединений.
Номинальный ток на контакт: Для контактов диаметром Ø1,5 мм номинальный ток составляет до 7,5 А.
Рабочее напряжение: Разъём способен работать с переменным током до 560 В (эффективное значение) и постоянным током до 700 В.
Сопротивление изоляции: В нормальных климатических условиях сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает высокую безопасность.
Сопротивление контактов: Переходное сопротивление контактов не превышает 2,5 мОм, что свидетельствует о надёжном электрическом соединении.
Рабочий диапазон температур: Функционирует в широком диапазоне температур от -60 °C до +100 °C.
Износостойкость: Минимальное количество циклов сочленения-расчленения составляет не менее 500, что подтверждает долгий срок службы.
Устойчивость к внешним воздействующим факторам: Разъём обладает высокой вибро- и ударопрочностью, устойчив к акустическим шумам, повышенной влажности (до 98% при +35 °C), атмосферному пониженному и повышенному давлению. Некоторые модификации обеспечивают степень защиты корпуса до IP67.

Применение

Разъём предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц в различных климатических условиях.
Используется в промышленной электронике, авиационной и военной технике для надёжного соединения кабелей в жёстких средах.

Типичные области применения:

• Системы управления и автоматизации производственных процессов, где требуется надёжность и устойчивость к промышленным условиям.
• Бортовое оборудование летательных аппаратов, наземной и морской техники, включая системы навигации, связи и контроля.
• Измерительная и контрольно-диагностическая аппаратура, работающая в полевых условиях или агрессивных средах.
• Радиолокационные станции и комплексы связи, требующие стабильности сигнала при высоких нагрузках.
• Энергетическое оборудование и системы электропитания в условиях, где важна устойчивость к вибрациям и перепадам температур.

Благодаря своей прочной конструкции, высококачественным материалам и способности выдерживать экстремальные условия, разъём обеспечивает стабильную и бесперебойную работу в условиях высоких вибраций, механических ударов, широкого диапазона температур, повышенной влажности, агрессивных сред и запылённости, что критично для ответственных применений.
