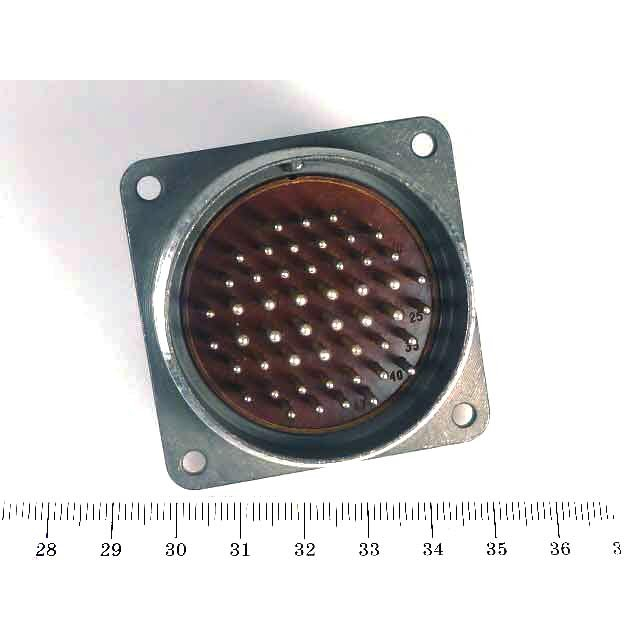

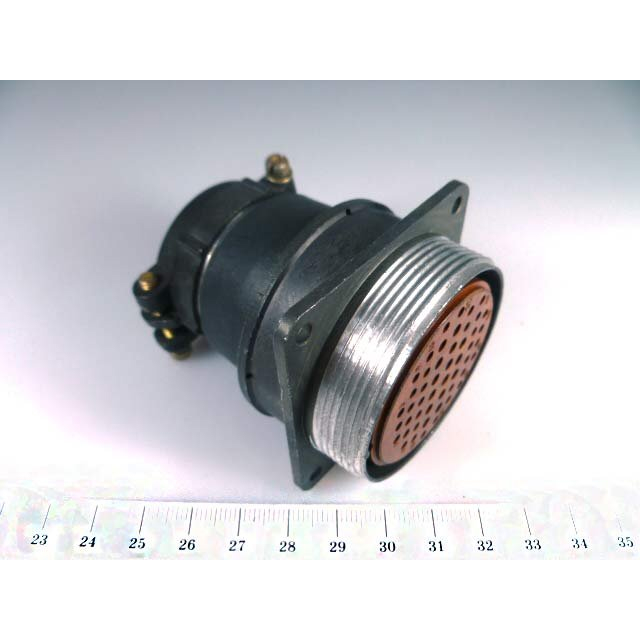

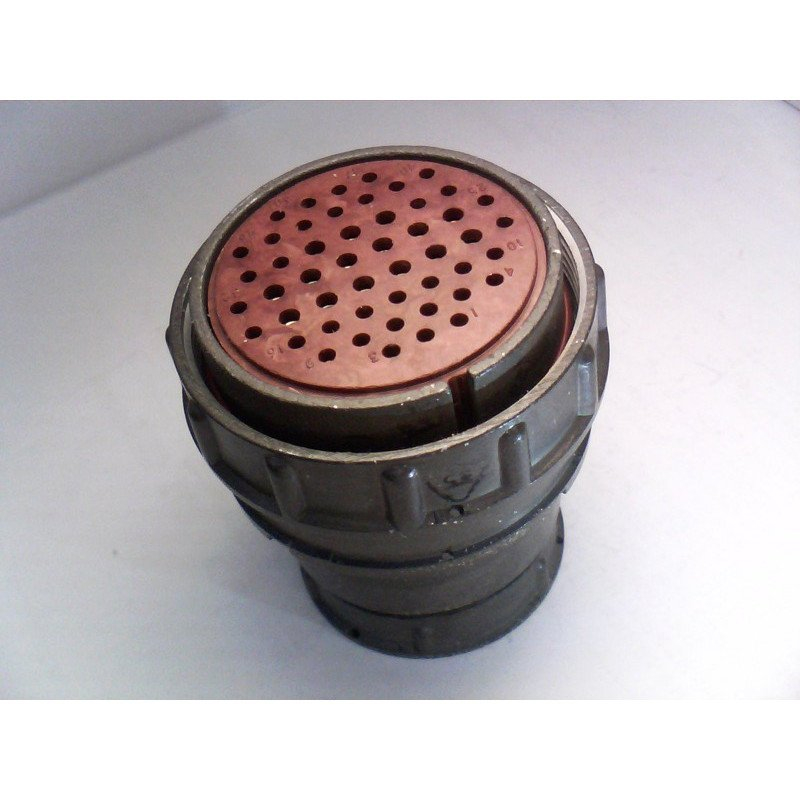

2РМДТ45Б50Г8В1БВ «5» — это цилиндрический низкочастотный разъем серии 2РМДТ, относящийся к блочным (приборным) соединителям, предназначенным для монтажа на плате или в корпусе блока РЭА.

Назначение и конструкция

Разъем используется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Корпус — приборный, условный размер 45, монтаж — внутренний, с фиксацией сочленённого положения резьбовым замком; разъём негерметичный, тропико‑устойчивый, всеклиматического исполнения по ГОСТ 15150‑69 (категория размещения, как правило, В2.1).

Число контактов и их тип

В данном типономинале предусмотрено 50 контактов, часть из них диаметром 1,5 мм, часть — 2,0 мм, что соответствует сочетанию контактов «8» в маркировке серии 2РМДТ.
Покрытие контактных поверхностей — серебро (буква «В» в обозначении), материал корпуса и изоляторов обеспечивает работу в широком диапазоне температур и повышенной влажности.

Электрические и климатические параметры

Максимальное рабочее напряжение для разъёма может достигать 700 В постоянного или переменного тока в зависимости от конкретного типономинала, частота — до 3 МГц.
Сопротивление изоляции в нормальных условиях не менее 5000 МОм, рабочий диапазон температур обычно от −60 °C до +100 °C, допускается повышенная влажность до 98% при +40 °C и пониженное атмосферное давление.

Механическая стойкость

Разъём рассчитан на несколько сотен циклов сочленения–расчленения (порядка 500 раз), выдерживает синусоидальную вибрацию и многократные удары с ускорением до 1000 м/с² (около 100g).
Минимальная наработка — порядка 1000 часов, срок сохраняемости при хранении — до 15 лет, что делает 2РМДТ45Б50Г8В1БВ пригодным для длительного использования в военной и промышленной технике.
