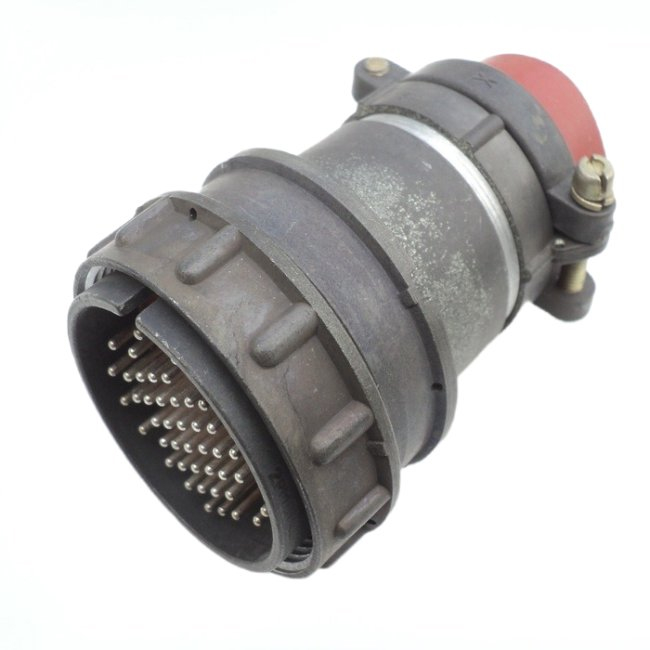

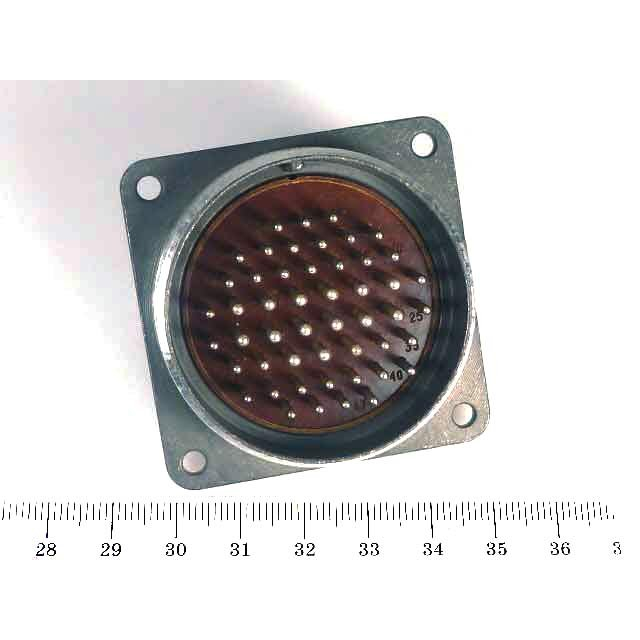

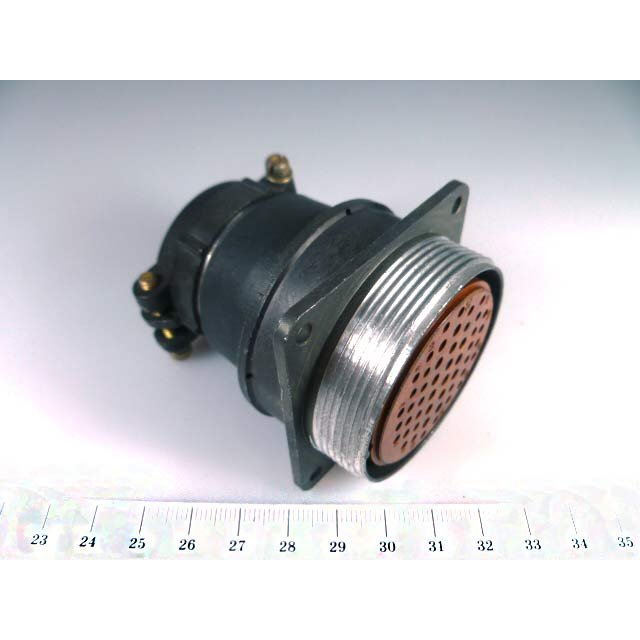

Разъём 2РМДТ45БПЭ50Ш8В1В «5» — это цилиндрический низкочастотный электрический соединитель из серии 2РМДТ, предназначенная для ответных соединений сложных электронных и силовых устройств, в том числе во всеклиматическом исполнении. Буквенный суффикс «5» в обозначении обычно указывает на вариант приёмки или типоразмер/исполнение по внутренним техусловиям завода‑изготовителя (вид приёмки, например «5»‑ВП, ПЗ), а не на конструктивное отличие разъёма.

Конструкция и исполнение

• Это вилка (блочная или панельная) с резьбовым сочленением, корпус из алюминиевого сплава, изолятор — термопласт/карболит, конструкция негерметичная, всеклиматическая.

• Количество контактов — 50 шт., сочетание контактов «8»: 35 шт. диаметром 1,5 мм и 15 шт. диаметром 2,0 мм, контакты покрыты серебром.

• Корпус имеет одношпоночную поляризацию, что исключает перепутывание при сборке и обеспечивает фиксированную ориентацию относительно розетки.

Электрические характеристики

• Рабочее напряжение — до 560 В (в некоторых картах характеристик указывают до 700 В как условный максимум).

• Максимальный ток на отдельный контакт: до 5 А для контактов Ø 1,5 мм и до 7,5 А для контактов Ø 2,0 мм, суммарный ток на разъём — до 260 А.

• Сопротивление контактов — не более 2,5 мОм (1,5 мм) и 1,6 мОм (2,0 мм), сопротивление изоляции — не менее 1000–5000 МОм, ёмкость между контактами — не более 6 пФ.

Климатические и механические условия

• Интервал рабочих температур — примерно от −60 до +100 °C, что делает разъём пригодным для использования в жёстких климатических и тропических условиях.

• Относительная влажность до 98% при +40 °С, атмосферное давление — от порядка 1е‑10 до десятков тысяч Па.

• Разъём рассчитан на не менее 500 сочленений‑расчленений и выдерживает значительные вибрации и ударные нагрузки (сотни g), что характерно для бортовой и военной техники.
