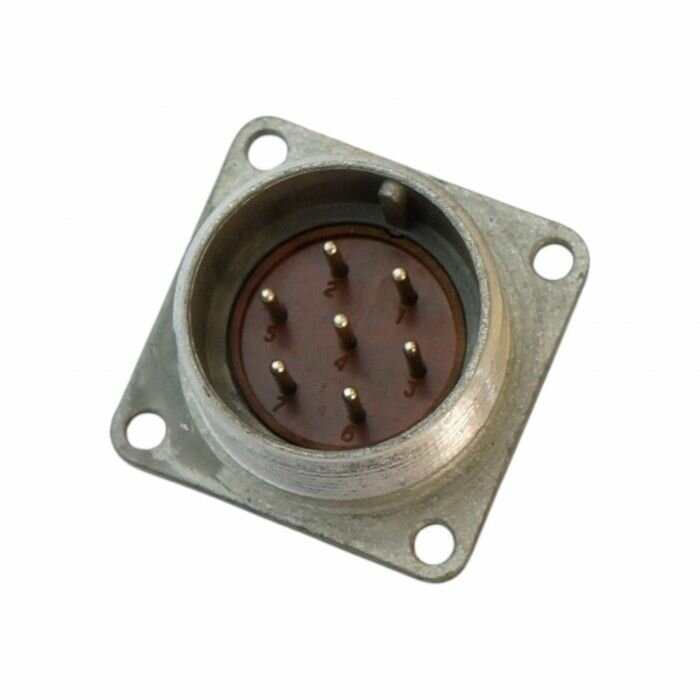

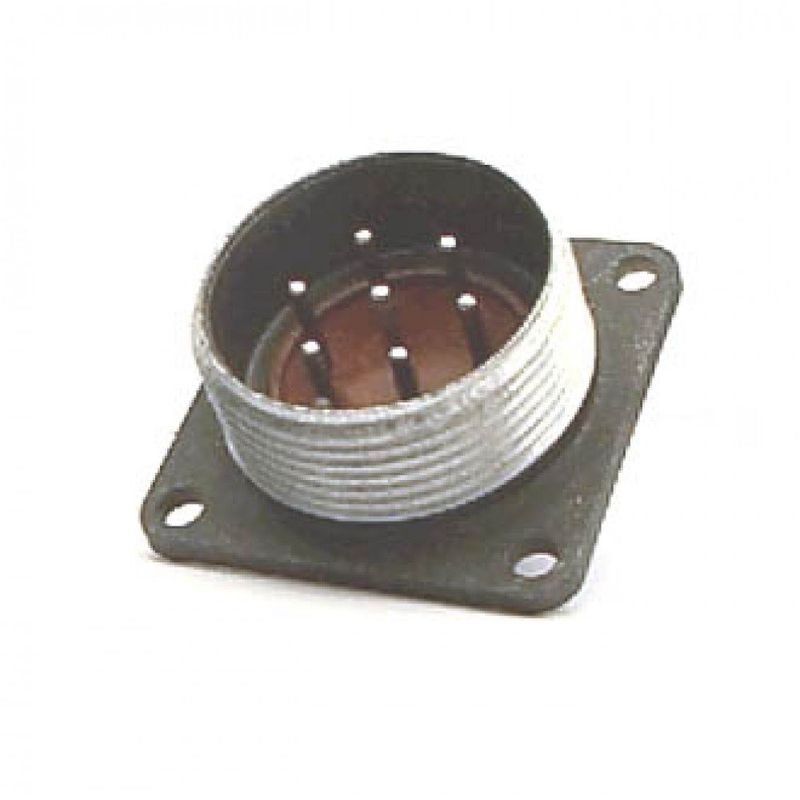

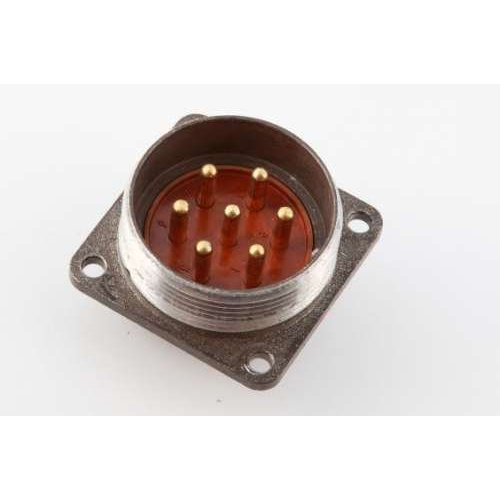

2РМД27Б7Ш5В1 Вилка блочная

2РМД27Б7Ш5В1 — это низкочастотный цилиндрический вилочный соединитель блочного типа с 7 контактами, предназначенный для внутреннего объемного электромонтажа в приборах и аппаратуре.

Обозначение и конструкция

• 2РМД — тип соединителя: негерметичный, для ручного соединения, цилиндрический, низкочастотный.

• 27 — условный размер корпуса.

• Б — блочный тип корпуса, без патрубка, предназначен для монтажа «в прибор», а не под кабель‑ввод.

• 7 — количество контактов в вилке.

• Ш — указывает, что изделие выполнено в видевилки.

• 5 — сочетание контактов: все 7 контактов диаметром 1,5 мм.

• В — покрытие контактов серебром.

• 1 — температурное исполнение с теплостойкостью до +100 °C, работа в диапазоне примерно от −60 °C до +100 …+125 °C.

Корпус чаще всего выполнен из карболита или аналогичного термостойкого композита, форма — прямоугольная колодка с 7 штыревыми контактами, расположение — в два ряда.

Электрические режимы

• Назначение: использование в цепях постоянного и переменного тока с частотой до порядка 3 МГц.

• Рабочее напряжение для 7‑контактного типоразмера 2РМД‑27 обычно до 300–700 В постоянного или переменного тока, в зависимости от конкретного ТУ.

• Ток на отдельный контакт: порядка 3–12 А (в разных ТУ для 2РМД/2РМДТ‑27‑Б‑7), суммарный ток по корпусу — до нескольких десятков ампер.

• Сопротивление контакта не более примерно 2,5 мОм для диаметра 1,5 мм.

• Сопротивление изоляции не менее 5000 МОм, ёмкость между контактами — не более порядка 6 пФ.

Монтаж и эксплуатация

• Тип монтажа — внутренний объемный (печатные платы, блоки, корпуса приборов), без патрубка для внешнего кабеля.

• Соединение с розеткой выполняется резьбовым стыком (навинчиванием), с одношпоночной поляризацией корпусов для однозначности ориентирования.
