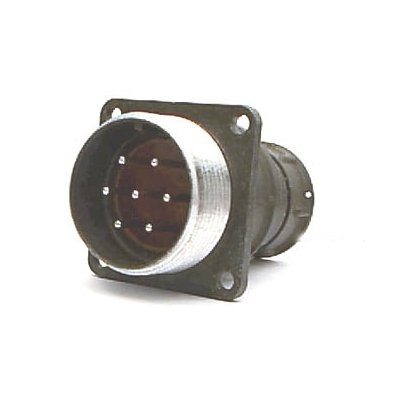

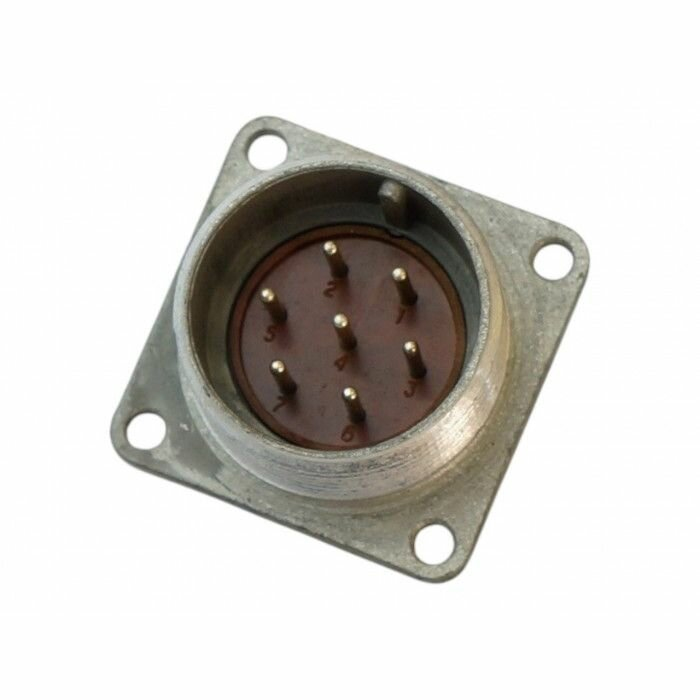

2РМД27БПН7Ш5В1 Вилка блочная

2РМД27БПН7Ш5В1 — это блочная вилка (штыревой разъём) из серии промышленных многоконтактных соединителей 2РМД, предназначенная для надёжного соединения электрических цепей постоянного и переменного тока (с частотой до 3 МГц) в различных условиях эксплуатации, включая внутренний и наружный монтаж.

Основные технические характеристики:

• Количество контактов : 7 шт. (сочетание Ш5 — все контакты диаметром 1,5 мм).

• Тип корпуса : Блочный (приборный, "Б"), с прямым патрубком ("ПН") для пайки жил кабеля сечением до 1 мм².

• Условный размер корпуса : 27 мм (диаметр внешний ≈27 мм).

• Максимальное рабочее напряжение : 700 В, испытательное — до 2300 В (в нормальных условиях) или 450 В (при пониженном давлении).

• Токовая нагрузка : до 12 А на контакт, суммарно до 70 А на соединитель.

• Покрытие контактов : Серебро ("В"), способ монтажа — пайка.

• Теплостойкость : +100 °С ("1"), рабочая температура от -60 до +100 °С.

• Материал корпуса : Металл (флюоропластовые вставки для изоляции).

• Сопротивление контакта : ≤2,5 мОм, изоляции ≥5000 МОм (в нормальных условиях).

• Герметичность : Работает при пониженном давлении (133 Па или 1 мм рт. ст.), тропико- и влагоустойчивая.

• Механические характеристики : Усилие расчленения ≤65,6 Н, удар до 5000 м/с², вибрация до 490 м/с², линейное ускорение 2000 м/с².

• Сочленение : Резьбовое, одношпоночная поляризация, габариты ≈36×36×25 мм, масса ≤22,5 г.

• Срок службы : Минимум 15 лет сохраняемости.

Эта вилка часто применяется в промышленной электронике, приборостроении и оборудовании, где требуется компактный, надёжный разъём с высокой вибро- и климатостойкостью (производители вроде Элекон, Россия). Различия в маркировке (например, 2РМДТ с "Т" для тропико- или "В" в конце) указывают на модификации с усиленной защитой.
