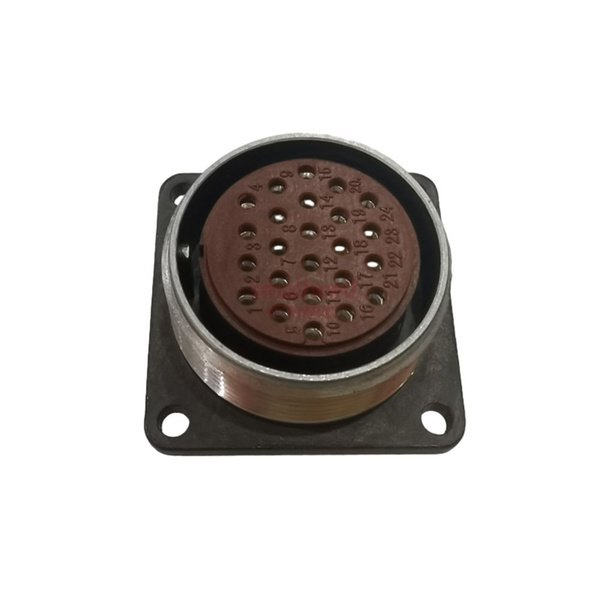

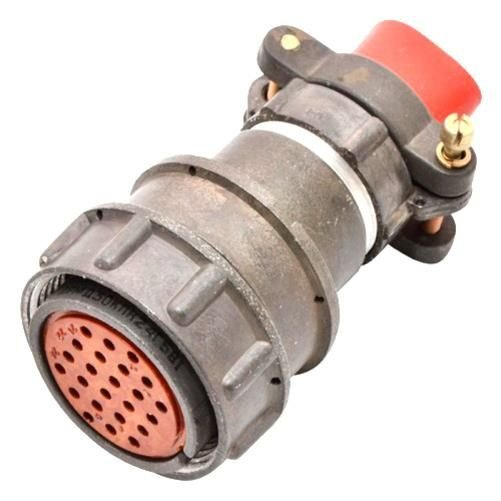

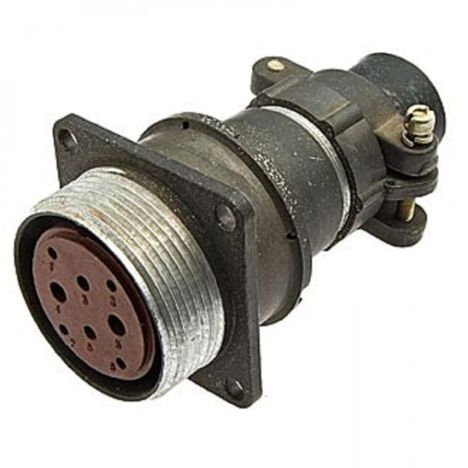

2РМД30БПН24Г5А1В
Соединитель 2РМД30БПН24Г5А1В не упоминается напрямую в предоставленных источниках, но его характеристики можно вывести из аналогичных моделей, таких как 2РМД30БПН24Г5В1 .Давайте рассмотрим общие характеристики соединителей серии 2РМД:
Общие характеристики соединителей 2РМД
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 30.
Состав соединителя : вилка и розетка.
Вид корпуса : Блочный (приборный).
Вид патрубка : Прямой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 24.
Часть соединителя : розетка.
Обозначение сочетания контактов : 5.
Покрытие контактов : Золото (в данном случае, поскольку в обозначении стоит буква \"А\").
Теплостойкость : 100°С (поскольку в обозначении стоит цифра \"1\").
Технические параметры
Максимальное рабочее напряжение : 560 или 700 В.
Максимальная рабочая частота : До 3 МГц.
Сопротивление изоляции : Не менее 5000 МОм.
Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц.
Механический удар : Одиночного действия с ускорением до 5000 м/с?.
Минимальная наработка : 1000 часов.
Максимальное количество сочленений-расчленений : 500.
Срок сохраняемости : 15 лет.
Соединитель2РМД30БПН24Г5А1В представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для соединения длинных электрических цепей. Он широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Основные характеристики:
Типоразмер и конструкция : Соединитель имеет типоразмер 30 и блочный вид корпуса (Б). Патрубок прямой (П), а гайка предназначена для неэкранированного кабеля (Н).
Количество контактов : 24 контакта.
Часть соединителя : розетка (Г).
Сочетание контактов : Диаметр контактов 1,5 мм (?1,5 мм).
Покрытие контактов : Золото (А).
Максимально допустимая температура окружающей среды : 100°С.
Технические характеристики:
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с? (50 g).
Одиночные удары : Ускорение 5000 м/с? (500 g).
Многократные удары : Ускорение 1000 м/с? (100 g).
Линейные нагрузки : Ускорение 2000 м/с? (200 g).
Максимальное рабочее напряжение : Не более 560 В (амплитудное значение).
Максимальная токовая нагрузка на контакт : 7 А.
Сопротивление электрического контакта : Зависит от диаметра контактов.
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.
Температура окружающей среды : От -60 до +100 °С.
Смена температур : От -60 до +150 °С.
Атмосферное рабочее пониженное давление : 133,32·10??? Па (10??? мм рт. ст.).
Минимальная наработка : 1000 часов при 500 циклах сочленений-расчленений.
Минимальный срок сохраняемости : 15 лет.
Этот соединитель имеет резьбовое сочленение и извлекаемые контакты. Метод монтажа — обжимка.
