Описание

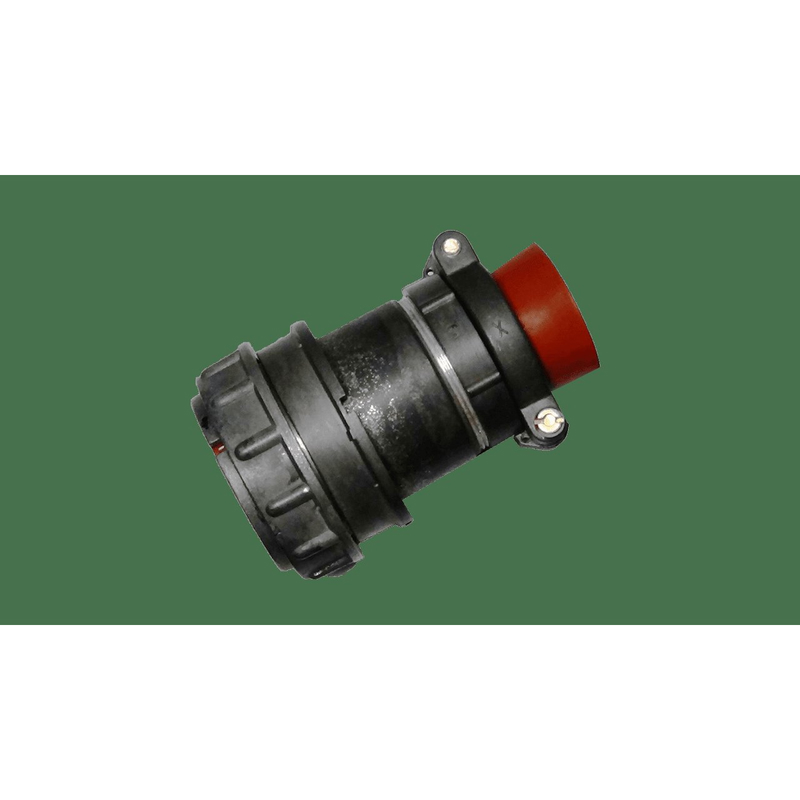

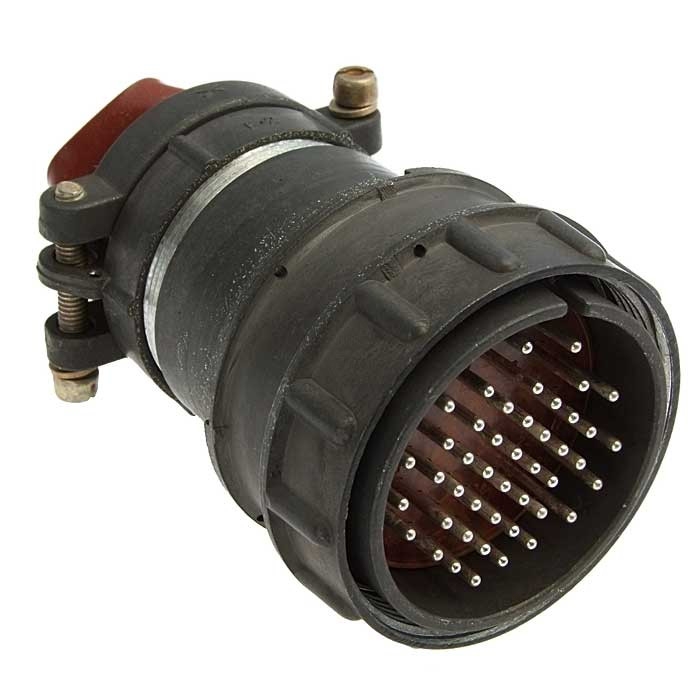

Соединители 2рмд42кпн45ш5в1
Соединители 2РМД42КПН45Ш5В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного токов. Они широко используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Основные характеристики
Тип соединителя : 2РМД.
Условный размер корпуса : 42 мм.
Вид корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Для неэкранированного кабеля (Н).
Количество контактов : 45.
Часть соединителя : вилка (Ш).
Обозначение сочетания контактов : ?1,5 мм.
Покрытие контактов : Серебро (В).
Теплостойкость окружающей среды : До 100°С.
Технические параметры
Максимальное рабочее напряжение: до 560 В или до 700 В в зависимости от применения.
На одиночный контакт: обычно до 4 Ампера.
Суммарная токовая нагрузка: может достигать до нескольких десятков ампер, например, суммарно до примерно 190 Ампер при определенных условиях.
Диапазон рабочих температур: от -60°C до +100°C.
Минимальная наработка: не менее нескольких тысяч часов, например, около тысячи часов в некоторых режимах использования.
Применение
Эти разъемы используются для внутреннего монтажа в различных климатических условиях. Они подходят для работы с экранированными или неэкранированными кабелями. Соединение выполняется через резьбовое сочленение с одношпоночной поляризацией корпусов.
Разъем2РМД42КПН45Ш5В1 относится к серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для использования в радиоэлектронной и радиотехнической аппаратуре. Он представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля. Основные характеристики и особенности этого разъема:
Основные характеристики
Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.
Условный размер корпуса : 42 мм.
Вид корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Для неэкранированного кабеля (Н).
Количество контактов : 45.
Часть соединителя : вилка (Ш).
Сочетание контактов : Обозначение \"5\" указывает на диаметр контактов 1 мм.
Покрытие контактов : Серебро (В).
Максимальная температура окружающей среды : 100°С.
Технические параметры
Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В)
Токовая нагрузка : До 50 А на весь разъем
Сопротивление изоляции : Не менее 1000 МОм
Количество сочленений : До 500 раз
Рабочий температурный диапазон : От -60 до +100°С
Минимальная наработка : 5000 часов
Срок сохраняемости : 25 лет
Применение
Разъемы серии 2РМД используются для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц. Они применяются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Условия эксплуатации
Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с? (50 g)
Климатическое исполнение : УХЛ по ГОСТ 15150-69
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
