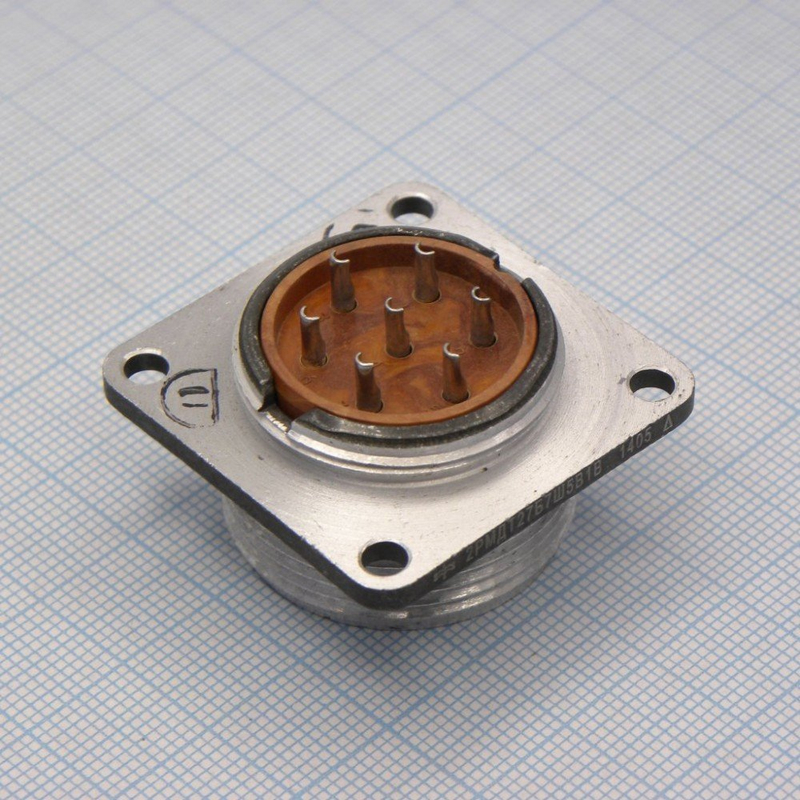

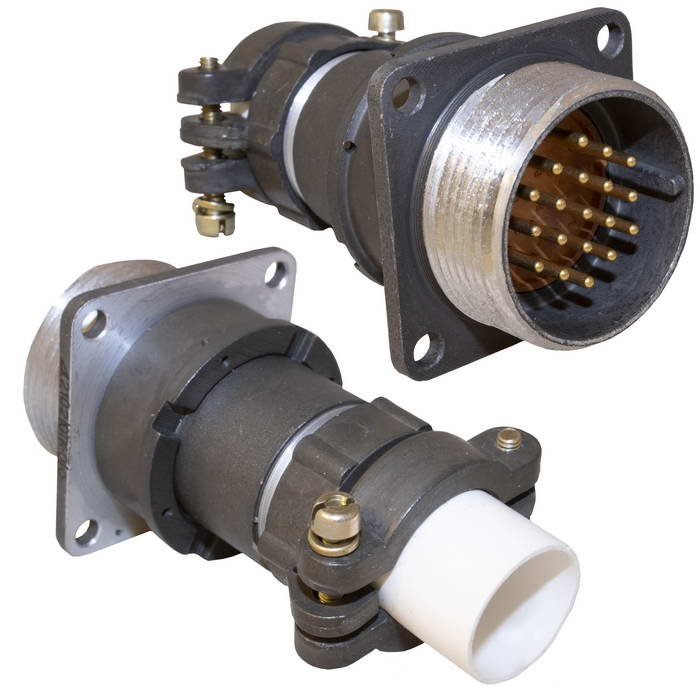

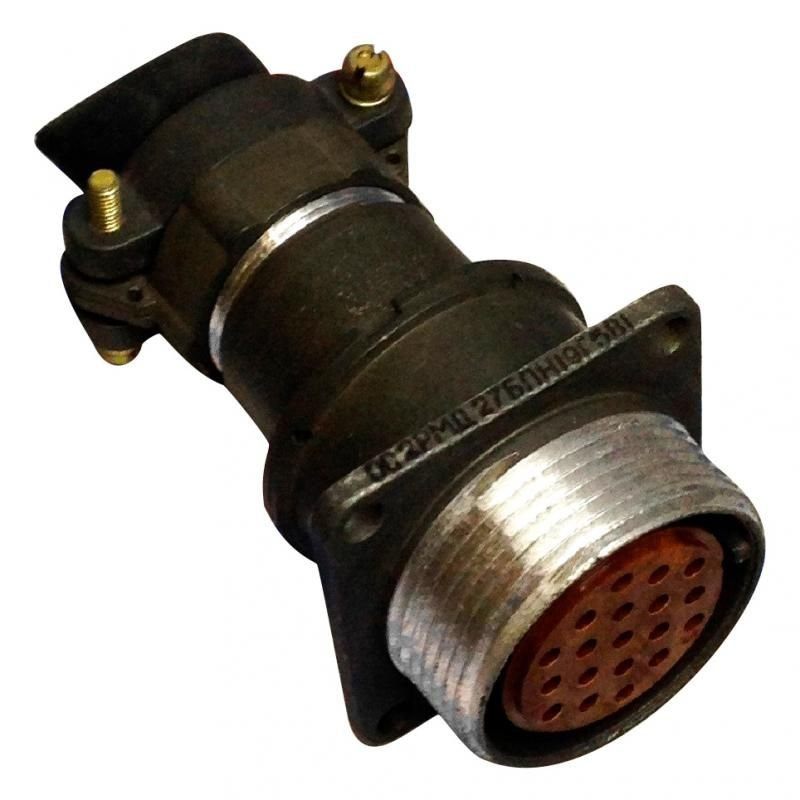

Разъем 2РМДТ27БПН19Г5В1В производства «Элекон» — это цилиндрический негерметичный блочный разъем низкочастотного типа, рассчитанный на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. В основном используется для внутреннего монтажа в блоках и панелях, реже в кабельных цепях.

Тип и назначение

• Обозначение 2РМДТ говорит о цилиндрическом соединителе серии 2РМ с выполнением для блочного (панельного) монтажа, низкочастотном исполнении.

• Предназначен для соединения многожильных проводов или кабелей в стационарных и мобильных устройствах: радиоэлектронная аппаратура, промышленное оборудование, средства связи.

Конструкция и габариты

• Условный номер размера корпуса — 27, что соответствует типовому диаметру корпуса около 35 мм и высоте около 60–65 мм (для аналогичных 2РМД27‑исполнений).

• Корпус обычно выполнен из карболита или аналогичного диэлектрика, а металлические части — с оксидным или прочим защитным покрытием, что обеспечивает хорошую механическую прочность и устойчивость к внешним воздействиям.

Контакты и электрические параметры

• Количество контактов — 19, размещены в круглом гнездовом изоляторе; тип контактных пар обычно соответствует типовым 2РМД‑рядам (диаметр контактов порядка 1,5 мм).

• Максимальное рабочее напряжение порядка нескольких сотен вольт (до ~500–560 В), токовая нагрузка на одиночный контакт около 7 А, суммарный ток по всем контактам достигает десятков ампер, что позволяет использовать разъем в относительно ответственных силовых и сигнальных цепях.

Исполнение и условия эксплуатации

• Обозначение в конце «Г5В1В» указывает на климатическое исполнение (например, для умеренного климата, рядовое исполнение без специальных защит) и тип контактных пар.

• Разъем рассчитан на работу в нормальных климатических условиях: температурный диапазон обычно от минус 60 до плюс 70–125 °C в зависимости от ТУ и конкретного партии, сопротивление изоляции не менее нескольких тысяч МОм.

Мы можем сравнить этот разъем с близкими по типу 2РМД27КПН19Г5В1 или дать примеры схем включения и типичных применений.
