2РМДТ27КУЭ7Г5В1В (и близкий по обозначению 2РМДТ27КУЭ7ГВ1В) — это низкочастотный цилиндрический электрический разъём серии 2РМДТ, предназначенный для соединения и разъединения цепей постоянного и переменного тока (до нескольких мегагерц).

Назначение и область применения

• Используется для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц.

• Применяется в аппаратуре связи, промышленной и военной электронике, измерительной технике, различной контрольно‑измерительной и бортовой аппаратуре.

• Конструкция рассчитана на эксплуатацию в тяжёлых условиях: вибрации, многократные удары, пониженное давление, высокая влажность.

Расшифровка обозначения

• «2РМДТ» — тип соединителя, цилиндрический, низкочастотный, тропикоустойчивый, с резьбовой фиксацией сочленённого положения.

• «27» — условный размер корпуса, посадочный диаметр 27 мм.

• «К» — кабельный корпус (а «Б» у серии означает блочный/приборный).​

• «У» — угловой патрубок (П — прямой, У — угловой).​

• «Э» — исполнение под экранированный кабель (вариант «Н» — под неэкранированный кабель).

• «7» — количество контактов: 7 штырей/гнёзд.​

• «Г5» — код вставки и группы контактов (конкретная схема расположения).

• «В1» — исполнение по теплостойкости: «1» — до примерно +100 °С, «В» — всеклиматическое исполнение.​

• Заключительная «В» в конце обозначения (…В1В) — признак всеклиматического исполнения для всей серии.​

Конструкция

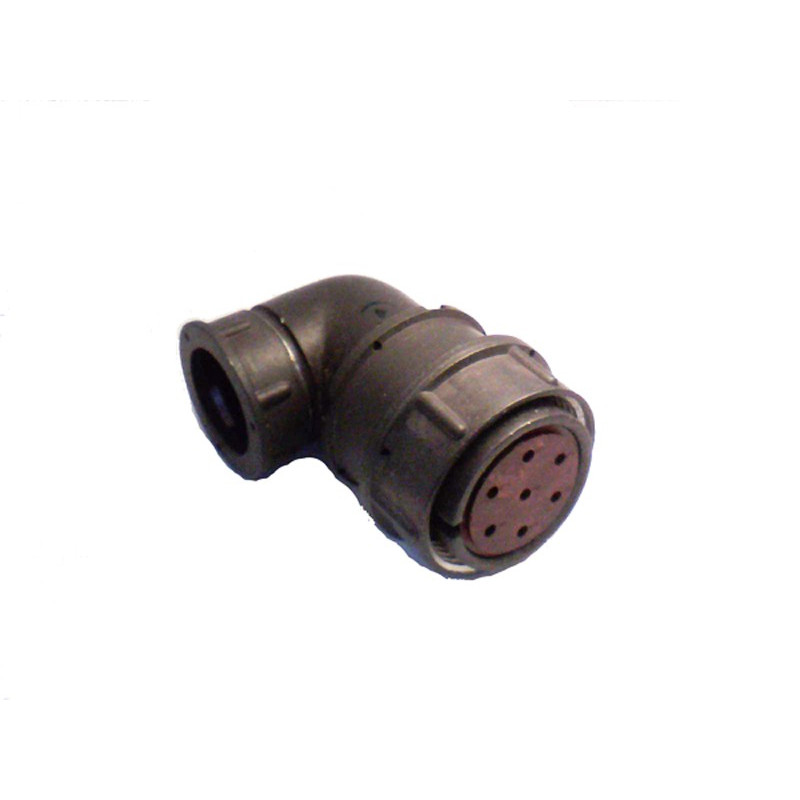

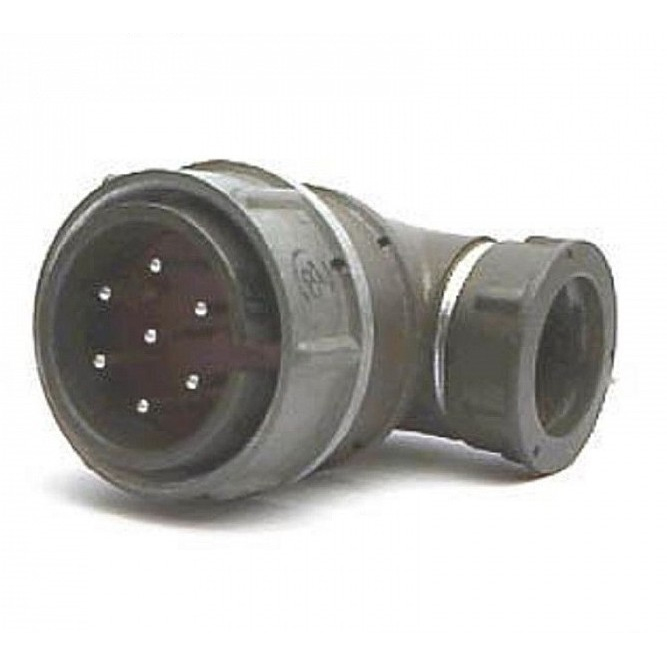

• Разъём состоит из двух частей: вилки и розетки; рассматриваемый тип — кабельная розетка с угловым патрубком и кожухом под экранированный кабель.

• Контакты серебряные, предназначены под пайку проводов.

• Фиксация сочленённого положения — резьбовая, что обеспечивает надёжное соединение при вибрации и ударах.

• Негерметичное исполнение, но с тропикоустойчивым материалом изолятора и корпуса.

Электрические характеристики

(Для серии 2РМДТ и конкретно 2РМДТ27КУЭ7Г5В1В значения такие или очень близкие.)

• Максимальное рабочее напряжение — 560–700 В в зависимости от конкретной подсерии; для 27‑го габарита и 7 контактов чаще всего указывается 560 В.

• Максимальный ток на одиночный контакт — до 12–50 А (7‑контактный вариант 27‑го габарита у ряда производителей имеет до 50 А на контакт и суммарный ток до 70 А на соединитель).

• Сопротивление изоляции — не менее 1000–5000 МОм (в нормальных климатических условиях для серии 2РМДТ указывают 5000 МОм; для конкретного изделия на одном из сайтов приведено «не менее 1000 МОм»). +3

• Электрическая прочность изоляции — до 2300 В (амплитудное испытательное напряжение при рабочем до 700 В).

• Емкость между контактами — не более 6 пФ.​

Механическая и климатическая стойкость

• Диапазон рабочих температур окружающей среды: от примерно −60 до +100 °С.

• Синусоидальная вибрация: частоты 50–10000 Гц, с ускорением до 1000 м/с².
