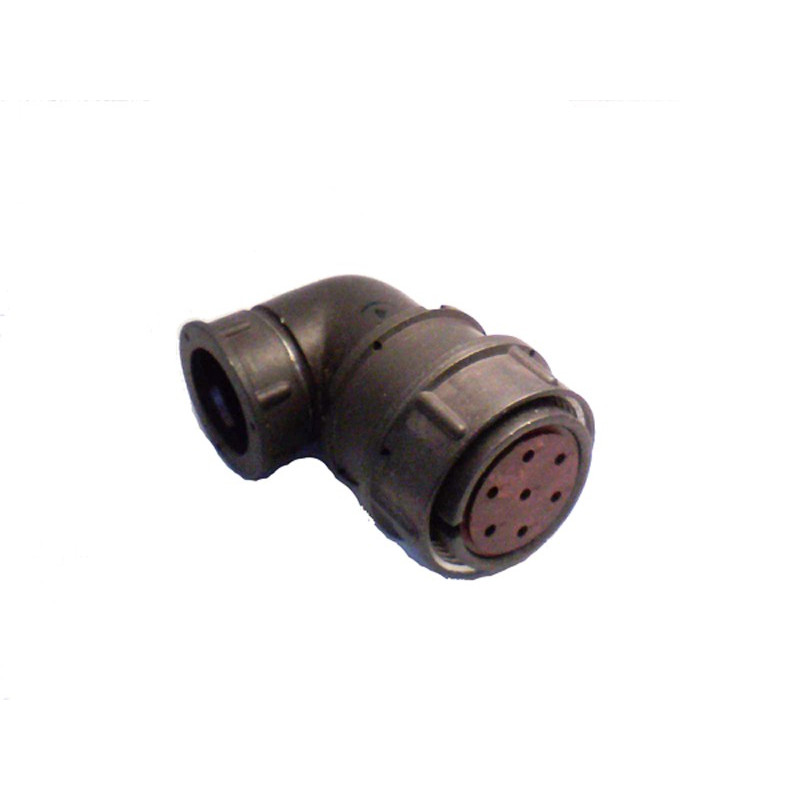

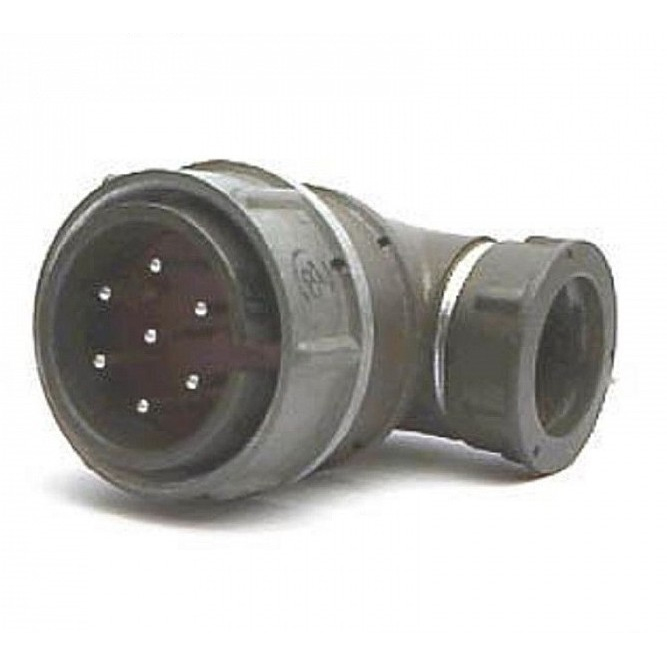

2РМДТ27КУЭ7ГВ1В – это низкочастотный цилиндрический электрический разъём из серии 2РМДТ, кабельная розетка с угловым патрубком под экранированный кабель и резьбовой фиксацией сочленённого положения.

Назначение и область применения

• Предназначен для соединения и разъединения низкочастотных электрических цепей постоянного, переменного и импульсного тока.

• Применяется в аппаратуре общего и специального назначения, в том числе вибро‑ и ударонагруженной, на транспорте, в промышленной и военной технике.

Расшифровка обозначения

По аналогии с 2РМДТ27КУЭ7Г5В1В и близкими типоисполнениями: +3

• «2РМДТ» – серия цилиндрических низкочастотных тропикоустойчивых разъёмов, негерметичных, с резьбовым соединением.

• «27» – условный размер корпуса (посадочный диаметр около 27 мм).

• «К» – кабельный корпус (розетка/вилка для монтажа на кабель).

• «У» – угловой патрубок.

• «Э» – исполнение под экранированный кабель (наличие элементов для подключения оплётки).

• «7» – число контактов – 7.

• «Г» – условный тип контактной вставки/расположения, применяемый в серии 2РМДТ.

• «В» – всеклиматическое исполнение.​

• «1» – теплостойкость до 100 °С.​

• Конечная «В» – обозначение конкретного конструктивного исполнения (вариант исполнения по ОСТ/ТУ, например вариант покрытия, исполнения гайки и т. п.).

Электрические характеристики (для типоразмера 27, 7 контактов)

По данным для 2РМДТ27КУЭ7Г5В1В и 2РМДТ27КУН7Г5В1В (аналогичный корпус и количество контактов):

• Максимальное рабочее напряжение: 560–700 В в зависимости от конкретного исполнения (часть источников указывает 560 В для 27‑го корпуса с 7 контактами, общие данные по серии – до 700 В). +3

• Максимальная токовая нагрузка: до 50 А на соединитель при 7 контактах (порядка 7–12 А на одиночный контакт для данного типоразмера). +3

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: от 1000 до 5000 МОм (общие данные по серии – не менее 5000 МОм, для конкретных позиций некоторых поставщиков – не менее 1000 МОм). +3

• Испытательное напряжение изоляции: до 2300 В в нормальных условиях при максимальном рабочем 700 В.

Механика и климат

• Количество сочленений‑расчленений: около 500 циклов.

• Минимальная наработка: до 5000 ч, срок сохраняемости – до 25 лет (для 27‑го корпуса с 7 контактами по данным ряда поставщиков).

• Диапазон рабочих температур: от −60 до +100 °С (теплостойкость 1).

• Устойчивость к синусоидальной вибрации: диапазон частот до 10 000 Гц.
